参数编程：宏编程和宏程序

2023-06-25 理论教育版权反馈

【摘要】：变量可以灵活变化加工过程轨迹，用变量编程称为宏编程，用变量编制的程序称为宏程序。在宏编程中虽然子程序对编制相同加工操作的程序非常有用，但由于用户宏程序允许使用变量算术和逻辑运算及条件转移，使得编制相同加工操作的程序更加方便，可将相同加工操作编为通用程序。表6-1 变量与引数赋值的对应方法之一表6-2 变量与引数赋值的对应方法之二宏程序调用及赋值宏程序调用及赋值，见图6-7。

一般程序编制中程序字为一个常量，它只能描述一个几何形状。在程序中将字进行赋值和处理的称为变量。变量可以灵活变化加工过程轨迹，用变量编程（也称参数编程）称为宏编程，用变量编制的程序称为宏程序。在宏编程中虽然子程序对编制相同加工操作的程序非常有用，但由于用户宏程序允许使用变量算术和逻辑运算及条件转移，使得编制相同加工操作的程序更加方便，可将相同加工操作编为通用程序。如型腔加工宏程序和固定加工循环宏程序使用时，加工程序可用一条简单指令调出，用户宏程序和调用子程序完全一样，见图6-6。

图6-6 宏程序使用

宏程序用变量符号#和后面的变量号指定，例如#1表示变量1。

（1）变量的类型

1）空变量#0——该变量总是空的，没有值能赋给该变量。

2）局部变量#1～#33——局部变量只能用在宏程序中来存储数据。

3）公共变量#100～#199、#500～#999——公共变量在不同的宏程序中的意义相同，当断电时变量#100～#199初始化为空变量，#500～#999的数据保存即使断电也不会丢失。

4）系统变量#1000以上——系统变量用于读和写CNC运行时的各种数据，例如刀具的当前位置和补偿值等。

（2）控制指令

1）分支语句——其格式为：IF[＜条件表达式＞]=GOTOn

如条件满足则执行程度段号为n的语句。

条件表达式含义如下：EQ——等于、NE—不等于、GT—大于、GE—大于或等于、LT—小于、LE—小于等于。

2）循环指令——其格式为：

WHILE＜条件表达式＞D0m；（m=1，2，3…）

[循环体]

ENDm；

若条件表达式满足，则循环执行WHILE与END之间的程序m次；若条件式不满足，则执行ENDm的下一个程序。

（3）宏程序调用有用非模态调用（G65）、模态调用（G66/G67）、G代码调用宏程序、M代码调用宏程序和T代码调用宏程序等。

（4）变量与引数的赋值变量与引数赋值的对应方法，见表6-1和表6-2。

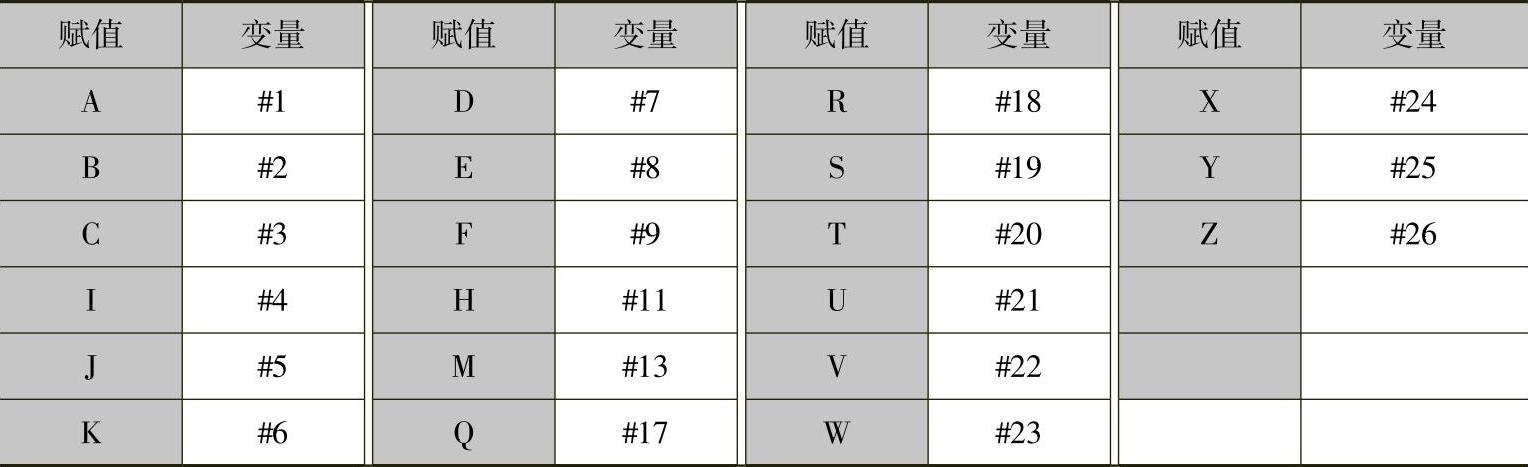

表6-1 变量与引数赋值的对应方法之一

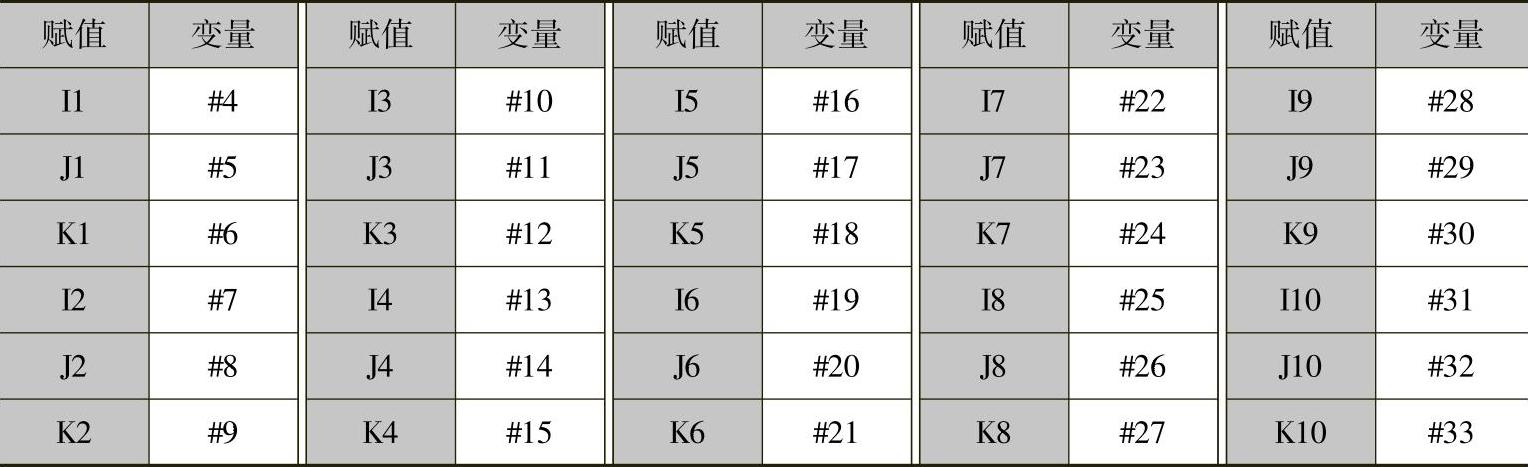

表6-2 变量与引数赋值的对应方法之二

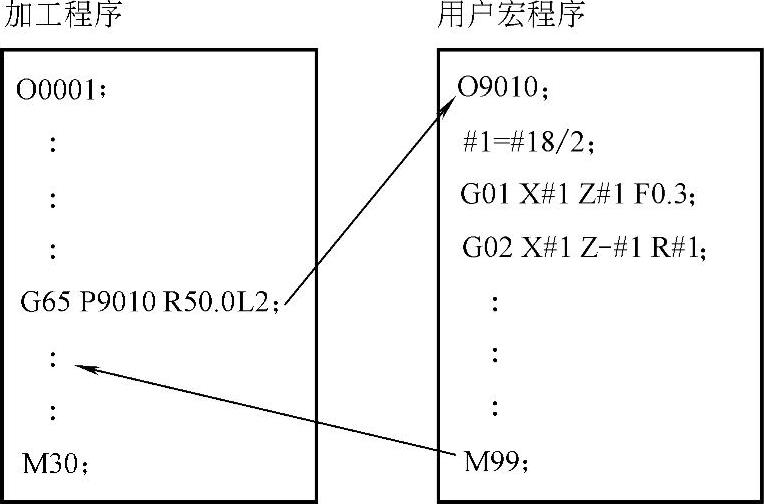

（5）宏程序调用及赋值宏程序调用及赋值，见图6-7。

图6-7 宏程序调用及赋值

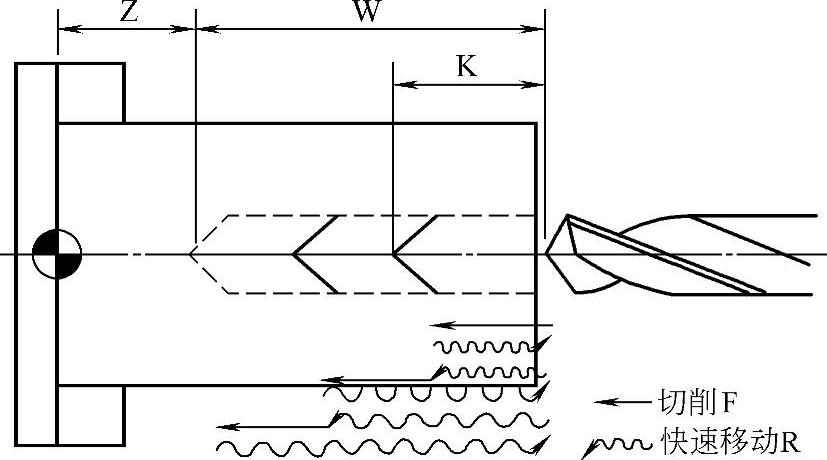

（6）宏程序编制钻孔循环举例（图6-8）

图6-8 宏程序编制钻孔循环

宏程序钻孔循环调用格式G65 P9100ZzKkFf

Z——孔深（绝对值）；

W——孔深（增量值）；

K——每次循环的切削量；

F——切削进给速度。

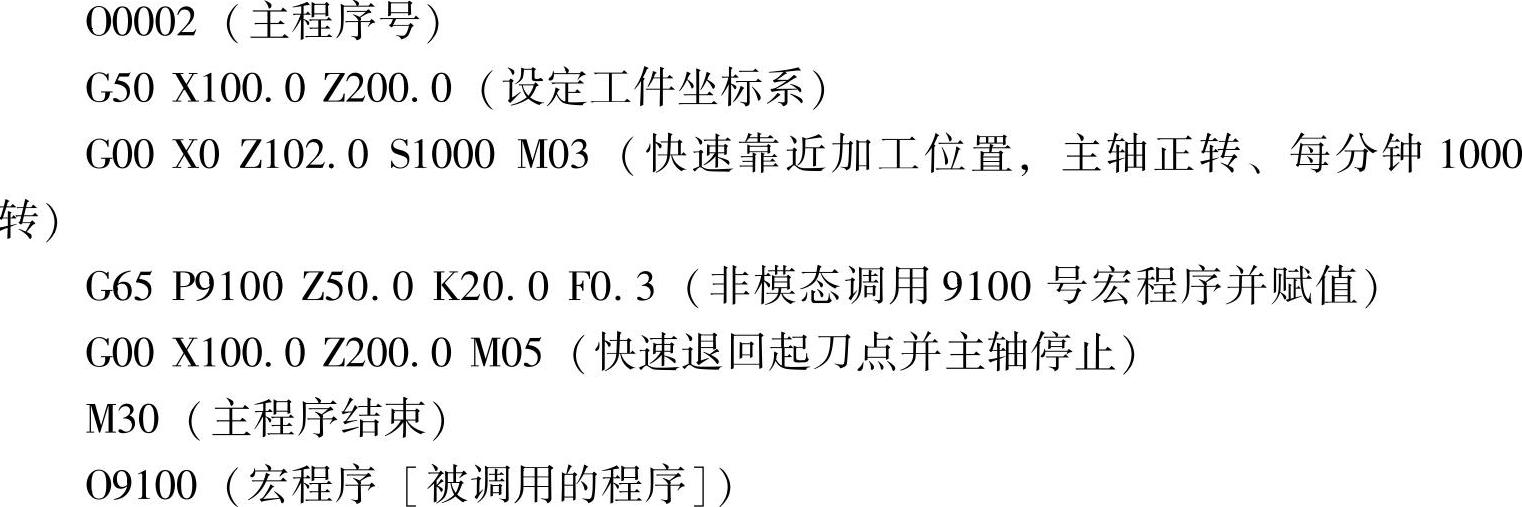

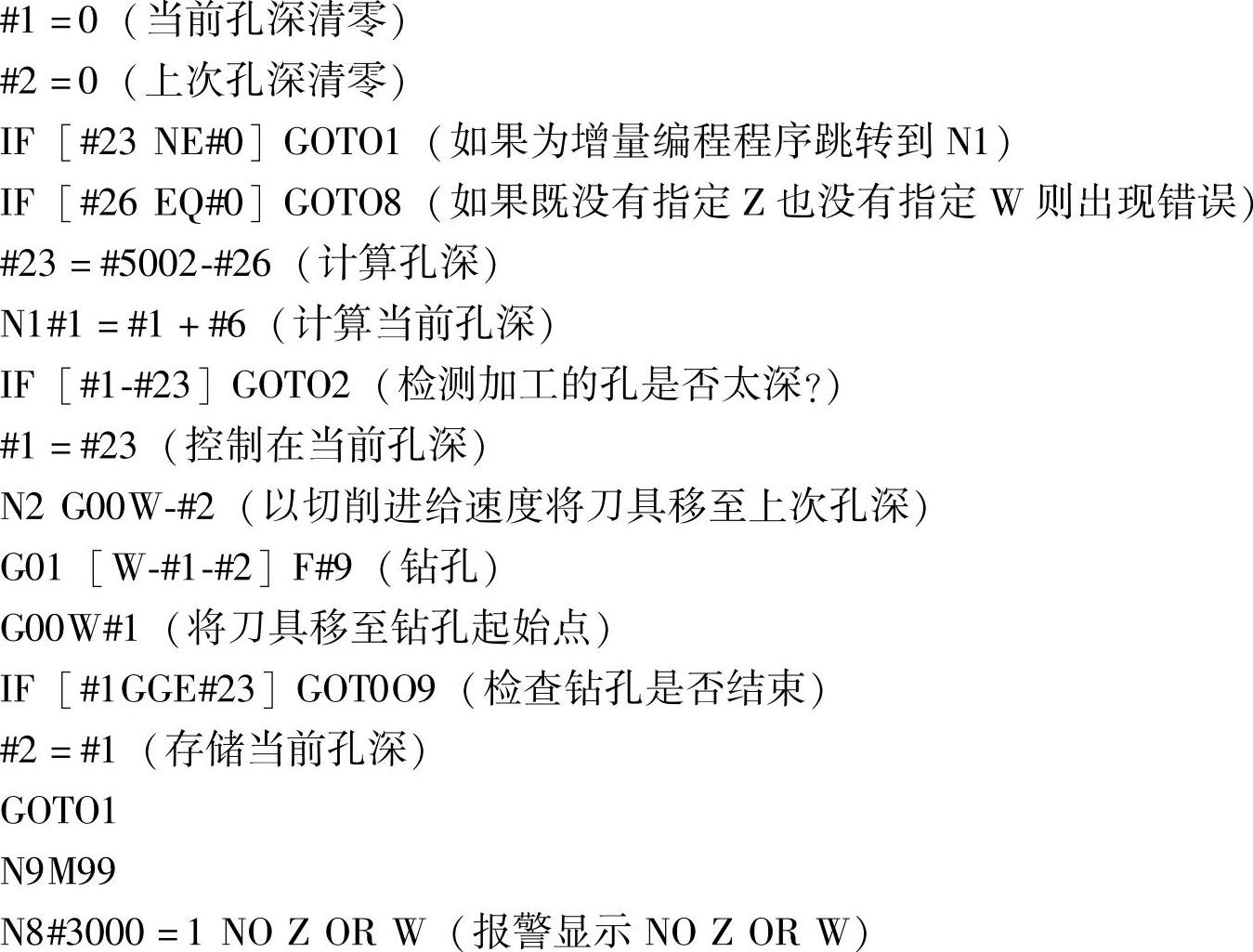

宏程序钻孔如下：
