Z3040型摇臂钻床的电气控制原理及注意事项

2023-06-25 理论教育版权反馈

【摘要】：Z3040型摇臂钻床，是具有广泛用途的万能钻床，可用来钻孔、扩孔、铰孔、攻螺纹等。图5-20 Z3040型摇臂钻床电气控制原理图主电动机控制SB1为主电动机停转按钮。检查摇臂夹紧的行程开关SQ3，应该调整到保证夹紧后能够动作，若调整不当，夹紧后如不能动作，则会使液压泵电机M3长期过载。为了防止由于长期过载而损坏液压泵电动机，所以电动机M3虽为短时运行，也仍然采用热继电器作过载保护。

Z3040型摇臂钻床，是具有广泛用途的万能钻床，可用来钻孔、扩孔、铰孔、攻螺纹等。

1.机械运动与电气要求

（1）机械运动钻床的主运动为主轴钻头的旋转，而进给运动是主轴的垂直上下运动，另外还有辅助运动，即摇臂的回转运动和垂直运动。

（2）电气要求

1）主轴由电动机M1拖动，要求能正反转和调速。其中正反转靠机械完成，所以对主电动机只要求单向转动。调速由改变主轴箱中的齿轮传动比来实现。

2）M4是冷却泵电动机，M2是摇臂升降电动机。

3）主轴箱与立柱的夹紧和放松是靠M3的正反转经液压装置来实现的。

2.电气控制

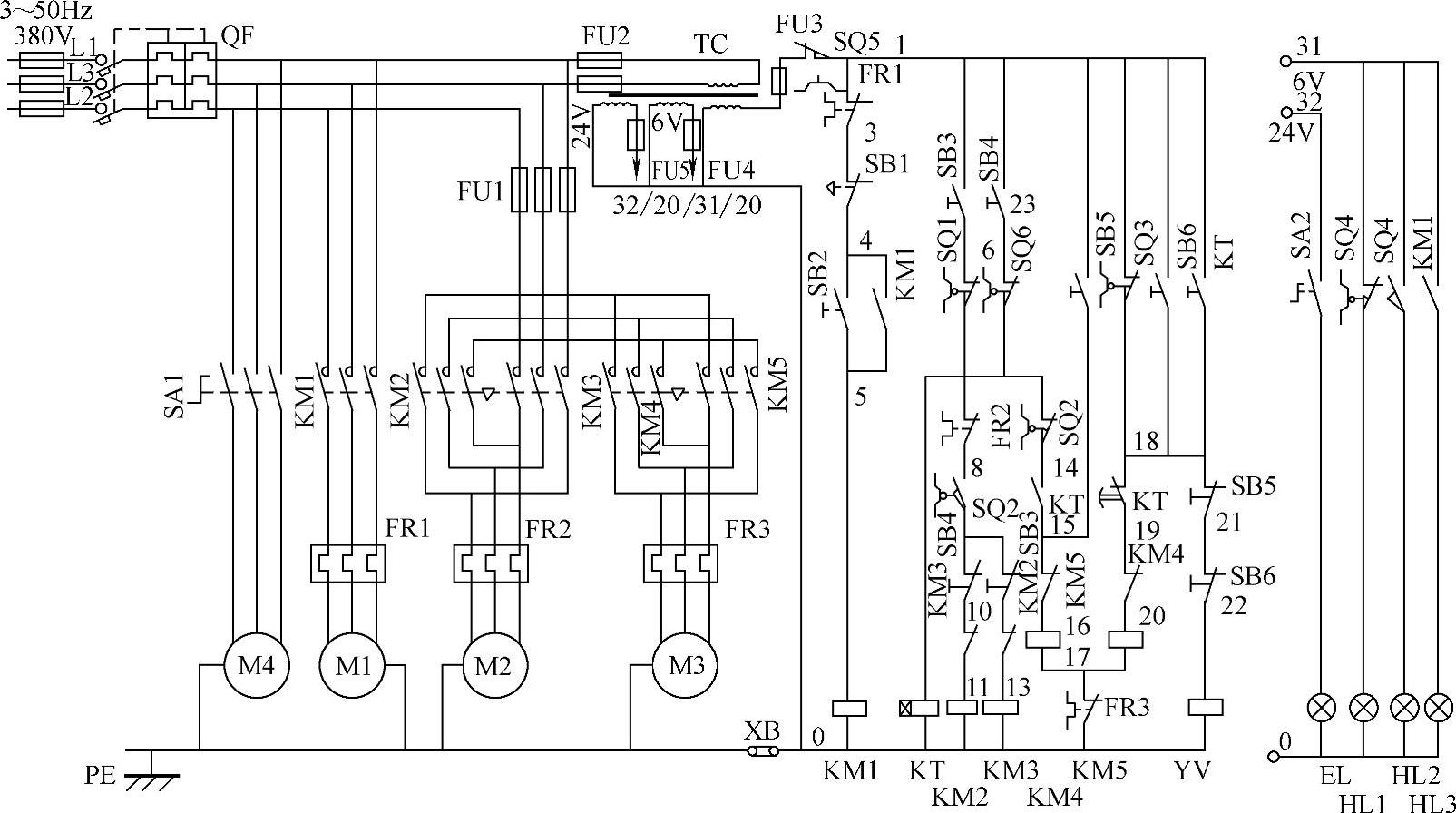

图5-20所示为Z3040型摇臂钻床电气控制原理图。

图5-20 Z3040型摇臂钻床电气控制原理图

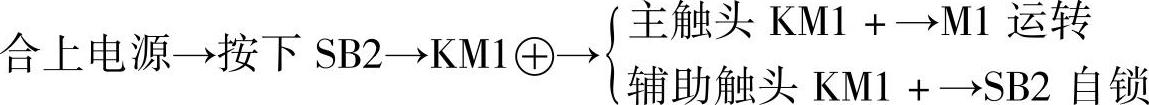

（1）主电动机控制

SB1为主电动机停转按钮。

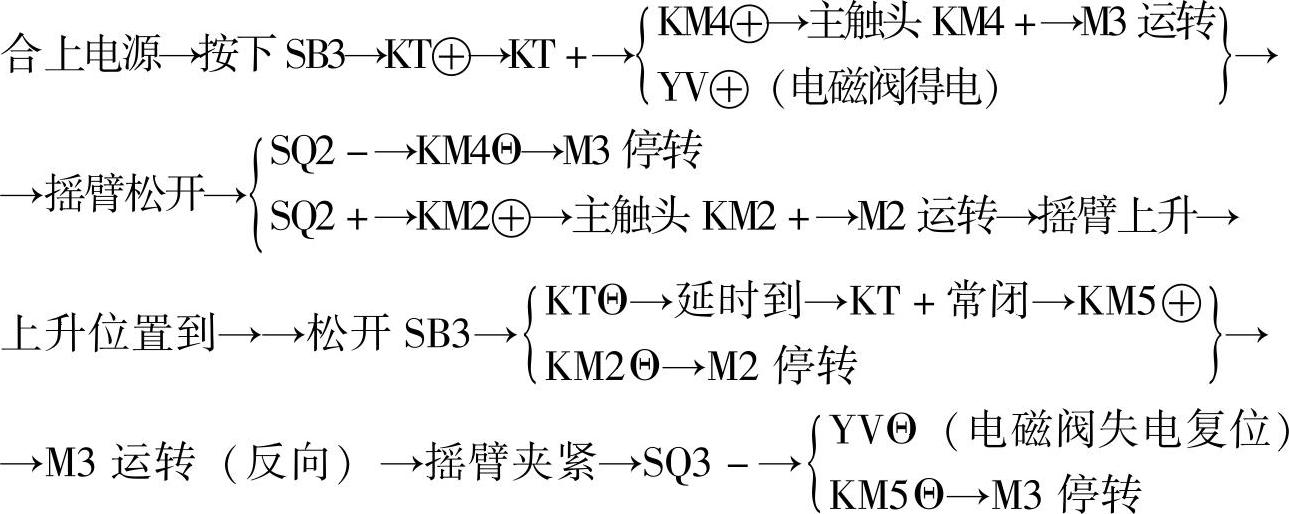

（2）摇臂的升降及夹紧控制摇臂的松开、升降和夹紧是顺序进行的，其控制如下：

若要使摇臂下降，用操作按钮SB4，实现类似上面的控制过程。另外这里要说明的是，电磁阀YV从摇臂放松到夹紧的整个过程中始终有电，因为摇臂夹紧的限位开关SQ3的常闭触头为其提供了电源通路。所以只有当摇臂夹紧后，活塞杆通过弹簧片压动行程开关SQ3，则SQ3的常闭触头分断，才切断了KM5及YV的电源。液压泵电动机断电，电磁阀YV也复位，停止工作，至此摇臂从松开到上升再到预定位置最后到夹紧的全过程结束。

（3）其他控制

1）检查摇臂是否松开或夹紧，用行程开关SQ2（或SQ3）。如果SQ2不动作（摇臂未松开），则操纵摇臂升降的接触器KM2（或KM3）分断，所以摇臂就不能升（或降）。检查摇臂夹紧的行程开关SQ3，应该调整到保证夹紧后能够动作，若调整不当，夹紧后如不能动作，则会使液压泵电机M3长期过载。为了防止由于长期过载而损坏液压泵电动机，所以电动机M3虽为短时运行，也仍然采用热继电器作过载保护。

2）时间继电器KT的作用，为保证升降电动机安全停转后才能夹紧摇臂，所以用KT断电延时闭合触头起动KM5夹紧摇臂，延时时间视摩擦情况，可调整在1～3s范围内。

3）摇臂上升或下降都有限位保护，上升时用SQ1作极限位置保护，下降时用SQ6作极限位置保护。上升（或下降）到极限位置后，SQ1（或SQ6）的常闭触头分断，此时可用SB4（或SB3）按钮起动摇臂下降（或上升）。

4）主轴箱与立柱的夹紧与放松，松开与夹紧分别用SB5与SB6按钮控制，也分别用HL1与HL2指示灯指示动作。

按下按钮SB5，则KM4得电，M3电动机正转，推动活塞与菱形块使立柱与主轴箱松开。行程开关SQ4复位，其常闭触头闭合，使指示灯HL1亮；夹紧时，按下按钮SB6，则KM5得电，M3电动机反转，推动活塞与菱形块使立柱与主轴箱夹紧，并使SQ4动作。其常开触头闭合，使指示灯HL2亮。另外在按下放松（或夹紧）按钮时，其连动的常闭触头分断，所以电磁阀YT不通电。
