磨床电气控制：M7120平面磨床相关电路解析
【摘要】：磨床是用砂轮周边或端面进行精加工的机床。电气要求 M7120型平面磨床中的砂轮旋转并不要求调速，通常采用异步电动机直接拖动。5）电磁吸盘需要有去磁控制环节。电磁吸盘的工作电路包括整流装置、控制装置和保护装置三个部分。
磨床是用砂轮周边或端面进行精加工的机床。平面磨床是用砂轮磨削加工各种工件的平面，其应用十分广泛。
（1）机械运动 平面磨床的主运动是砂轮的旋转运动。进给运动有垂直进给、横向进给、纵向进给。当工作台每完成一次纵向进给时，砂轮作一次横向进给。当加工完成整个平面后，砂轮作一次垂直进给。
（2）电气要求 M7120型平面磨床中的砂轮旋转并不要求调速，通常采用异步电动机直接拖动。工作台的纵向往返运动是靠液压泵电动机经液压传动装置进行的，运行较平稳，能实现无级调速。换向时只要通过工作台上的撞块碰撞床身上的液压换向开关，工作台便自动换向。
1）砂轮电动机、液压泵电动机和冷却泵电动机只要求单方向旋转。
2）砂轮升降电动机要求能正反转。
3）冷却泵电动机要求在砂轮电动机运转情况下才能运转。
4）线路中有电路的短路保护、电动机的过载保护、零压保护、电磁吸盘的欠电压保护等。
5）电磁吸盘需要有去磁控制环节。
6）必要的指示信号和照明灯。
2.电气线路分析
图5-19所示为M7120型平面磨床的电气控制线路，该线路由主电路、控制电路、电磁工作台控制电路及照明与指示灯电路四个部分组成。
M1是液压泵电动机，实现工作台横向往返运动。M2是砂轮电动机，带动砂轮旋转对工件进行磨削加工。M3是冷却泵电动机，输送切削液。M4是砂轮升降电动机，用以调整砂轮与工作台在垂直方向上的相对位置。熔断器FU1为四台电动机作短路保护之用，热继电器FR1、FR2、FR3分别为电动机M1、M2、M3的过载保护。
电路的工作过程
（1）液压泵电动机M1

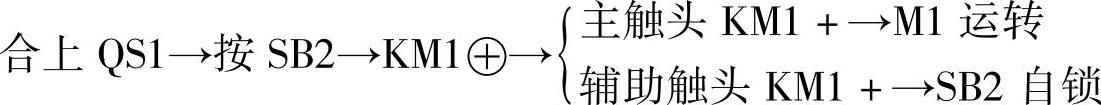

转动：

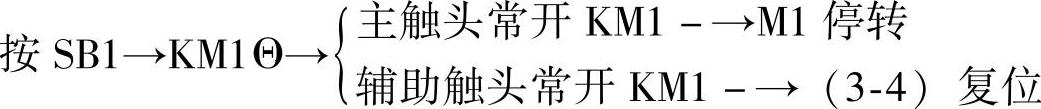

停止：
（2）砂轮电动机M2

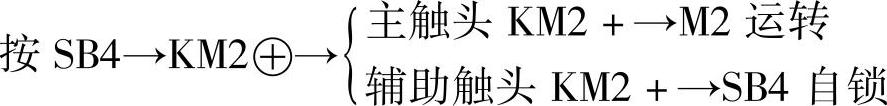

转动：

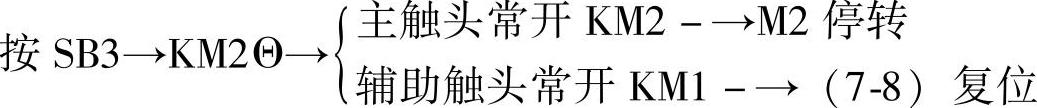

停止：

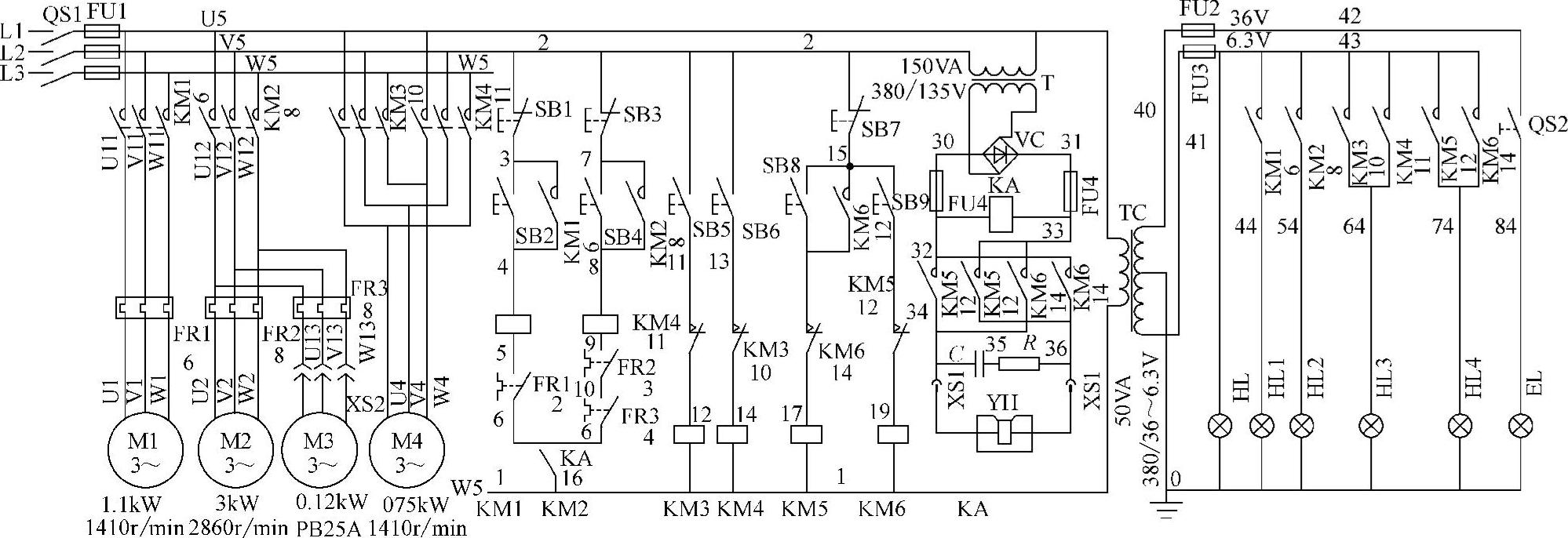

图5-19 M7120型平面磨床电气控制线路
（3）冷却泵电动机M3，M3与M2是联动控制，只有当M2起动后，插上插头，M3才能得电起动。
（4）砂轮升降电动机M4

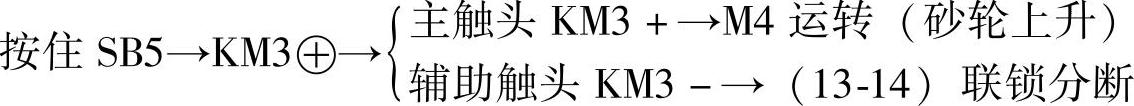

上升：

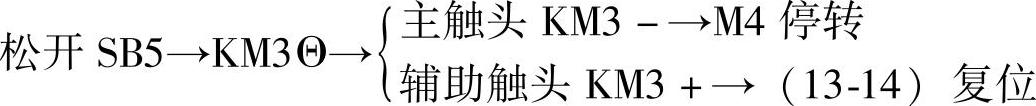

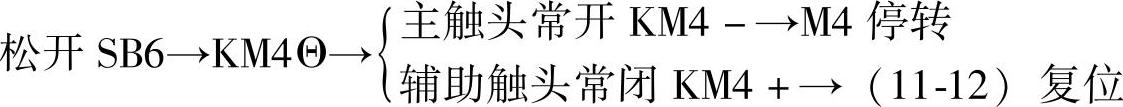

停止：
下降：
停止：
（5）电磁吸盘YH控制 电磁吸盘是靠电磁吸力来代替固定工件的夹具，它夹紧迅速，工作效率高。电磁吸盘的工作电路包括整流装置、控制装置和保护装置三个部分。整流装置由变压器T和桥式整流器VC组成，输出110V直流电压。

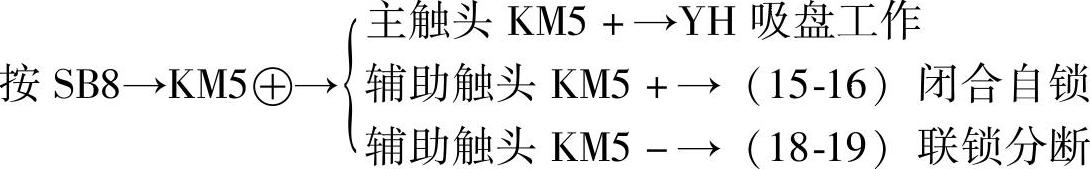

吸合充磁：
充磁通路为：VC（正极）（31）→FU4（33）→KM5主触头（36）→插座XS1→YH→插座XS1（34）→KM5主触头（32）→FU4（30）→VC（负极）

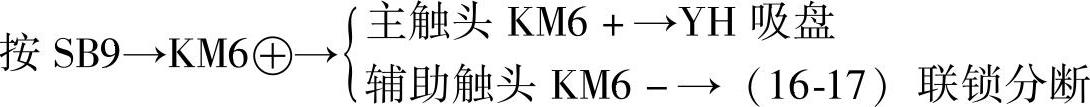

去磁：
去磁通路为：VC（正极）（31）→FU4（33）→KM6主触头（34）→插座XS1→YH→插座XS1（36）→KM6主触头（32）→FU4（30）→VC（负极）
对电磁吸盘YH来说充磁与去磁电流正好相反。YH两端并联的RC电路，其作用是吸收YH电流分断时的磁场能量。由于去磁时间太长将会使工件反向磁化，因此去磁采用点动控制。
在吸盘工作电路中，KA是欠电压继电器，当电源电压不足时，吸盘吸力也不足。这样在加工过程中会导致工件飞离，造成事故，因此在线路中设置了欠电压继电器KA。将其线圈并接于电磁吸盘的工作电路中。其常开触点KA（1-6）串联在M1、M2的控制电路中。
（6）照明与指示灯电路 在图5-19中，HL为指示灯，EL为照明灯，均由二相电源经变压器Ⅰ降压成36V安全电压供电。
