下面介绍几种常用的电动机控制电路。

1.起动控制

（1）直接起动直接起动又称全压起动，就是通过开关（闸刀铁壳开关）或接触器，将额定电压直接加到定子绕组上使电动机起动，如图5-12所示。

（2）星-三角起动凡正常运行时定子绕组为三角形接线的异步电动机，都可采用星-三角起动方法，如图5-13所示。起动时，先合上开关QS1，使电动机三相绕组U1、V1、W1接入三相电源。将开关QS2的动片合到下方“起动”位置，此刻电动机绕组的U2、V2、W2接在一起，使电动机接成星形起动。当电动机达到一定转速后，再将开关QS2的动片迅速合到上方“运行”位置，使三相绕组改接成三角形进入正常运行。因为星形联接起动时，加到每相绕组的电压为线电压（即电动机接成三角形时的额定电压）的1/3，因此属减压起动。

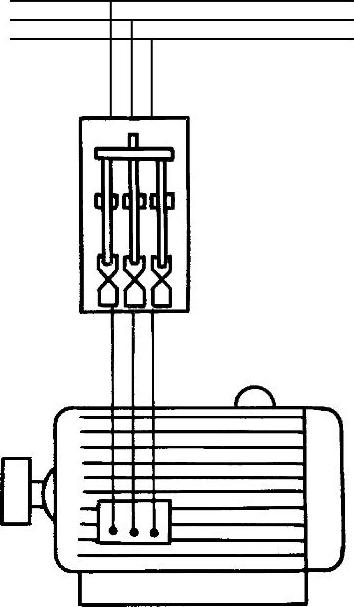

图5-12 三相异步电动机直接起动

图5-13 星-三角起动原理图

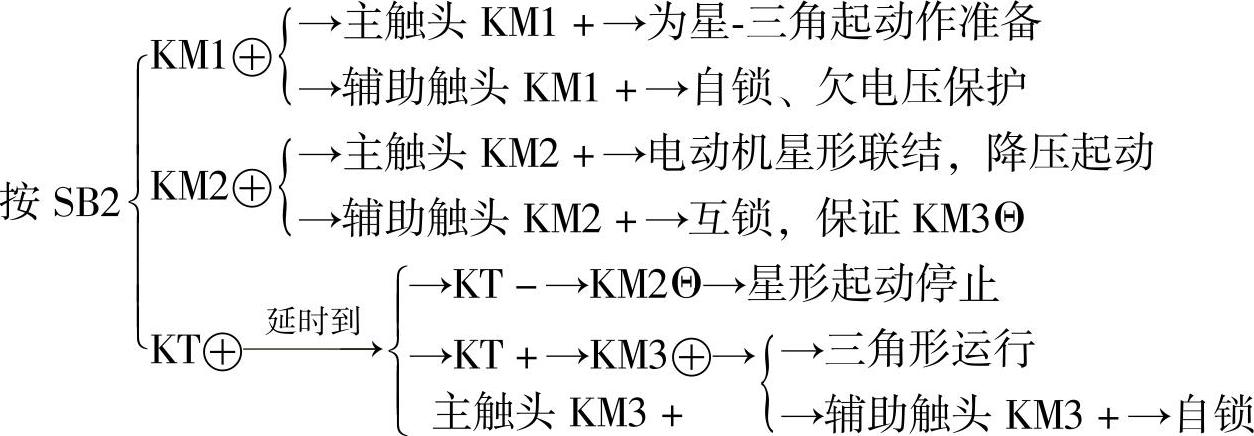

图5-14所示为电动机星-三角起动的自动控制线路。它在电动机起动过程中，自动进行定子绕组的星形联结向三角形联结的转变。线路的动作过程分析如下：先合上三相开关QS→使主电路和控制电路通电。

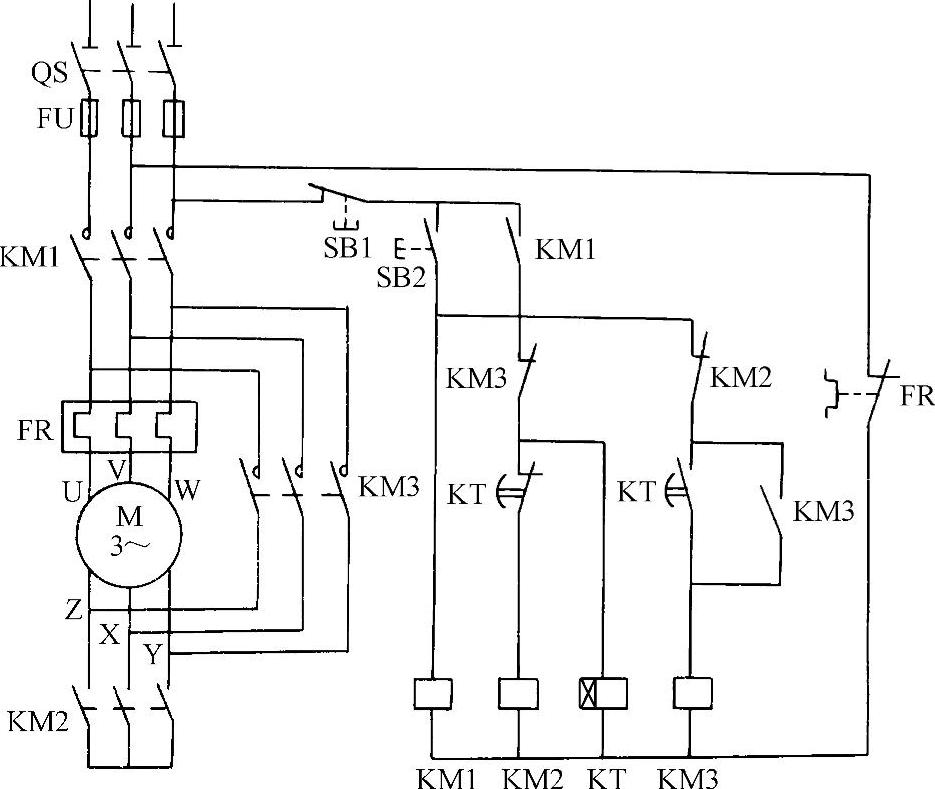

图5-14 星-三角起动的自动控制线路

（说明：⊕表示线圈得电；Θ表示线圈失电；+表示触点闭合；-表示触点断开）

按SB1→控制电路断开→主电路分断→电动机停止转止，图中FR为热继电器。

2.正反转控制

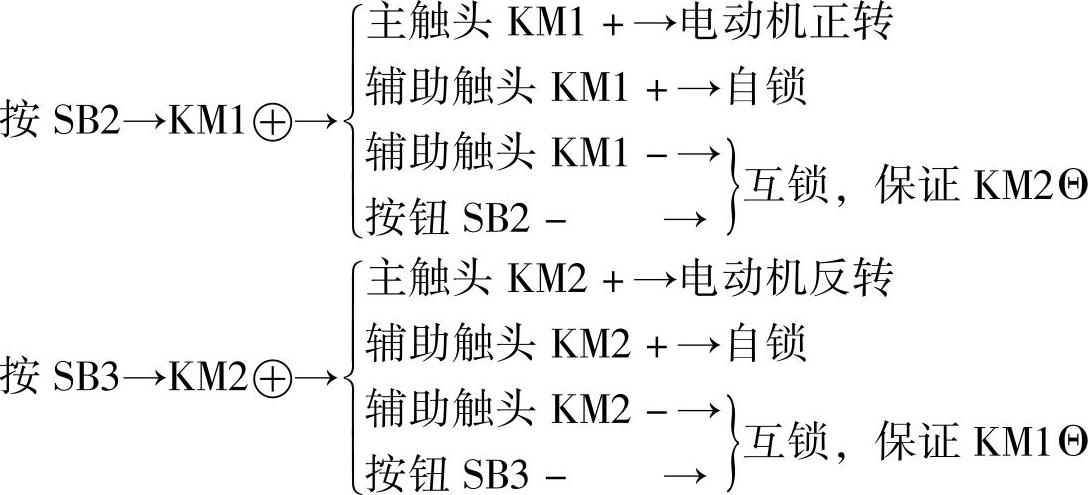

图5-15a为接触器互锁正、反转控制线路。其正向接触器KM1和反向接触器KM2不得同时工作，否则主触头将使电源短路，所以具有互锁保护。但这种控制线路在电动机正转过程中若要求反转，则必须先按停止按钮SB1，让互锁触头KM1闭合后，才能按反转起动按钮SB2使电动机反转，故给操作带来不便。图5-15b是按钮和接触器双重互锁的正、反转控制线路。该控制线路工作过程如下：

起动：合上电源开关SA→主电路和控制电路都接通电源。

停止：按SB1→控制电路全部失电，各元件都恢复常位，电动机停转。

图5-15 电动机正、反转控制线路

3.行程与时间控制

（1）行程控制某些生产机械，如万能铣床要求工作台在一定距离内能自动循环，以便对工件连续加工。图5-16a所示电路为行程开关起自动循环作用的控制线路。将行程开关SQ1和SQ2的常闭触头分别串接在正转和反转控制电路中，但SQ1和SQ2的常开触头分别并接在正转按钮SB2和反转按钮SB3两端。

图5-16 自动循环控制线路

图5-16b是行程开关位置图。当电动机正向转动（它带着工作台向右移动），当达到预定位置时，安装在工作台侧面的撞块，压下行程开关SQ1，使SQ1的常闭触头断开，接触器线圈KM2失电。同时行程开关SQ1的常开触头闭合，使接触器线圈KM1通电，KM1辅助常开触头闭合自锁，主触头KM1闭合电动机反转，使工作台左移。撞块1离开行程开关SQ1，SQ1复位，准备下次动作。当工作台左移到另一预定位置时，撞块2压下SQ2，使SQ2的常闭触头断开，接触器线圈KM1失电。同时，行程开关SQ2的常开触头闭合，使接触器线圈KM2通电，KM2辅助常开触头闭合自锁。主触头KM2闭合，电动机从反转改为正转，工作台右移，这样工作台作周期性自动循环。直接按下停止按钮SB1，电动机停止转动，工作台停止移动。

图5-17 电动机间歇运行控制线路

（2）时间控制图5-17所示为电动机间歇运行控制线路，可使电动机以工作时间为t₁，停止时间为t₂的规律间歇工作。控制线路工作原理是，合上电源开关QS及普通开关SA后，电动机不会马上起动（即交流接触器KM1不会马上吸合），而要延迟一段规定的时间t₂（由KT1时间继电器控制），电动机才起动，运行一定时间t₁（由KT2时间继电器控制），自动停转至规定时间t₂，然后又起动，如此周而复始地间歇运行。
