液压系统维护必备：滤芯工作原理与分类
【摘要】：过滤器的作用是使液压系统的液压油保持清洁，以保证液压系统的正常工作和延长液压元件的使用寿命。带螺纹的滤芯装在顶盖上，并用壳体封闭，液压油进入滤图4-89 网式过滤器图4-90 线隙式过滤器芯的外部，过滤后的液压油从滤芯中间经顶盖流出。
过滤器的作用是使液压系统的液压油保持清洁，以保证液压系统的正常工作和延长液压元件的使用寿命。由于液压系统用的油是循环使用的，所以液压油中的各种杂质会随着液压油的运动而使滑阀卡死。小孔、缝隙堵塞会影响液压系统的工作可靠性，甚至会使液压系统不能工作。此外液压油中的机械杂质会使油膜破坏，恶化液压元件的润滑，使液压元件寿命大大缩短，因此对液压油进行过滤是十分重要的。
按结构不同过滤器可分为网式、线隙式、纸芯式、烧结式等。
1.网式过滤器
如图4-89所示，网式过滤器是由一层或两层铜丝网作为过滤材料，包在金属或塑料骨架上而成。它结构简单，通油能力大，压力损失小，但过滤精度低，用于吸油管路对液压油进行粗过滤。
2.线隙式过滤器
图4-90所示为线隙式过滤器，它是利用铜线绕在筒形骨架的外部，利用线间的缝隙过滤液压油。带螺纹的滤芯装在顶盖上，并用壳体封闭，液压油进入滤

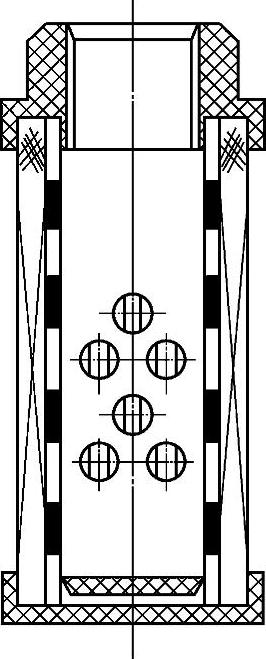

图4-89 网式过滤器

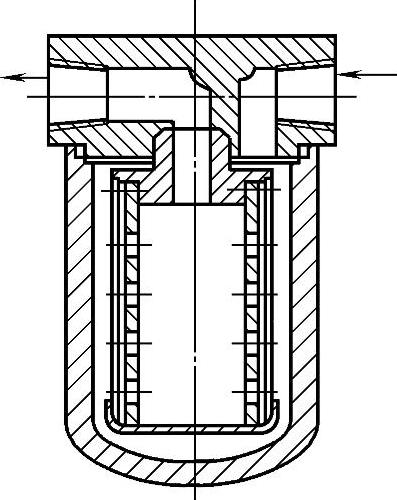

图4-90 线隙式过滤器
芯的外部，过滤后的液压油从滤芯中间经顶盖流出。这种过滤器过滤效果好，结构简单，压力损失小，通油能力大，已得到广泛应用，但不易清洗。
3.纸芯式过滤器
纸芯式过滤器与线隙式过滤器的结构类同，只是滤芯为纸质。纸芯有三层，外层为粗眼钢板网，中层为折叠式W形的滤纸，内层由金属丝网与滤纸折叠而成。这样就提高了滤芯的强度，增大了滤芯的过滤面积，延长了使用寿命。它的过滤精度为5～30μm，但堵塞后不易清洗，需经常更换滤芯。一般用于精密机床，数控机床等要求过滤精度高的液压系统中。
4.烧结式过滤器
烧结式过滤器如图4-91所示。压力油p1进入滤芯的外部，通过滤芯过滤后从滤芯中部流出。滤芯由颗粒状青铜粉压制后烧结而成，是利用颗粒之间的微孔过滤杂质的。过滤精度为10～100μm，强度大，性能稳定，抗腐蚀性好，制造简单，但是易堵塞，难清洗，若有颗粒脱落会影响过滤精度。主要用于工程机械等设备的液压系统中。
此外还有磁性过滤器，复式过滤器等。过滤器的图形符号如图4-92所示。
图4-91 烧结式过滤器
1—端盖 2—壳体 3—滤芯 4—密封垫

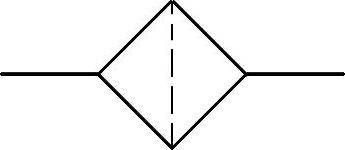

图4-92 过滤器的图形符号
