滚动轴承的结构与类型简介

2023-06-25 理论教育版权反馈

【摘要】：保持架的作用是将滚动体均匀隔开，以减少滚动体之间的摩擦和磨损。2）对于承受径向载荷和承受轴向载荷的场合，应根据不同的情况来选用轴承类型。当轴向载荷比径向载荷小得多时，可选用深沟球轴承。

1.滚动轴承的结构

如图2-67所示，滚动轴承一般由内圈1、外圈2、滚动体3及保持架4组成。通常，内圈利用过盈配合与轴颈装配在一起随轴转动，外圈则以较小的间隙配合装在轴承座孔内不转动；但也有外圈转动，内圈不动的使用情况。滚动体可以在内、外圈的滚道中滚动，使相对运动表面为滚动摩擦。保持架的作用是将滚动体均匀隔开，以减少滚动体之间的摩擦和磨损。常见的滚动体形状有球形、圆柱形、圆锥形、鼓形和滚针形等，如图2-68所示。

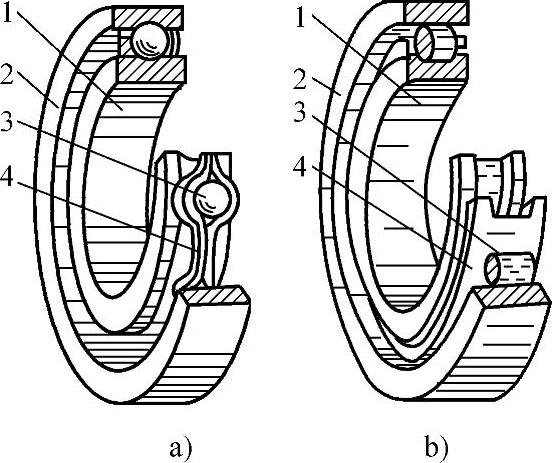

图2-67 滚动轴承的结构

1—内圈 2—外圈 3—滚动体 4—保持架

滚动轴承的主要优点是：摩擦阻力小，易起动；载荷、转速及工作温度的适用范围比较广；轴向尺寸小，旋转精度高；润滑、维修方便。缺点是：承受冲击能力较差，径向尺寸较大，对安装的要求较高。

2.滚动轴承的类型及特性

滚动轴承已经标准化，由专门的工厂大批生产，在机械制造中得到广泛的应用。滚动轴承的类型很多，常用滚动轴承的类型、主要特性及应用见表2-8。

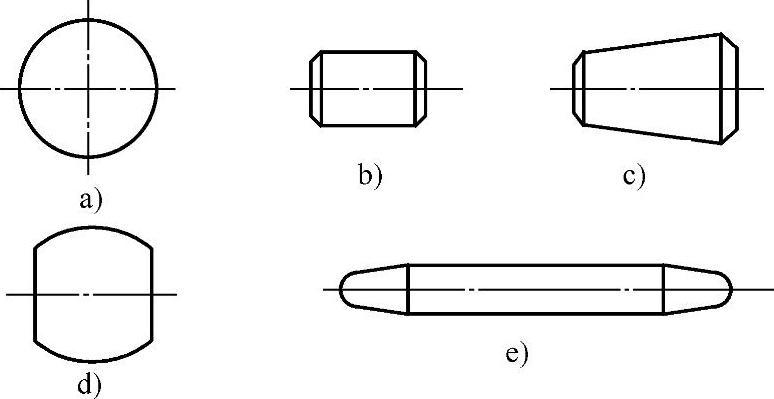

图2-68 滚动体的形状

a）球 b）圆柱滚子 c）圆锥滚子 d）鼓形滚子 e）滚针

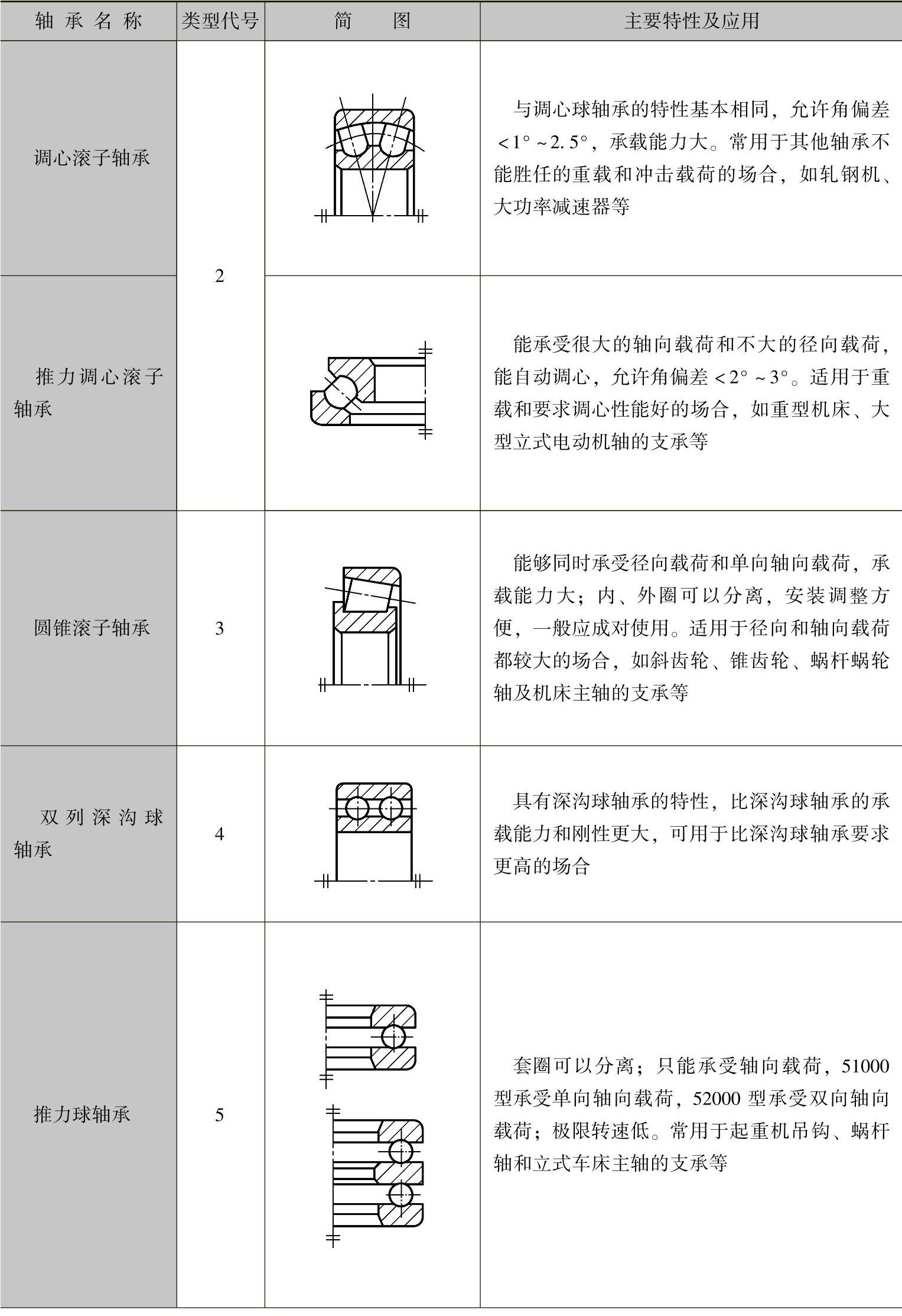

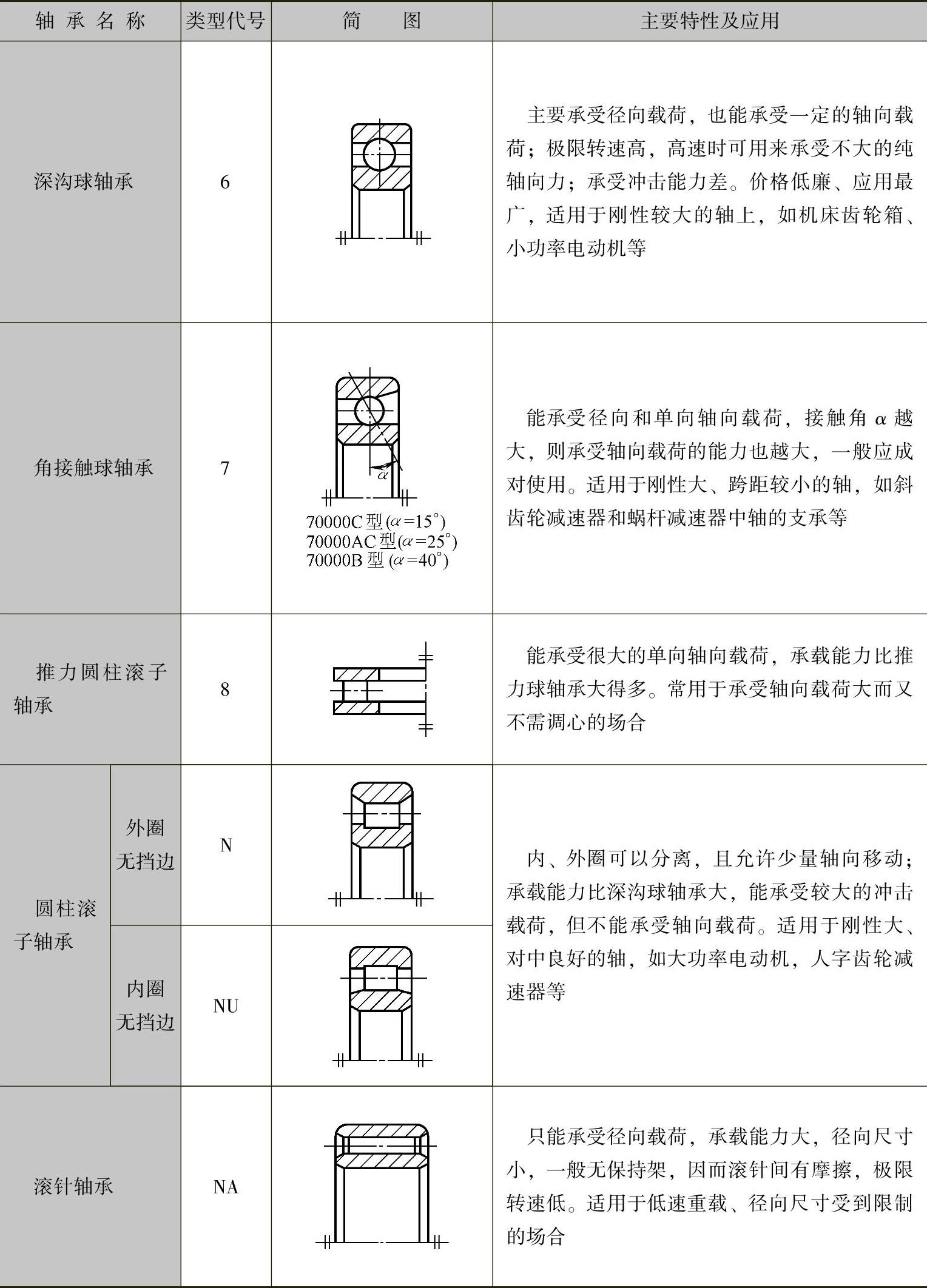

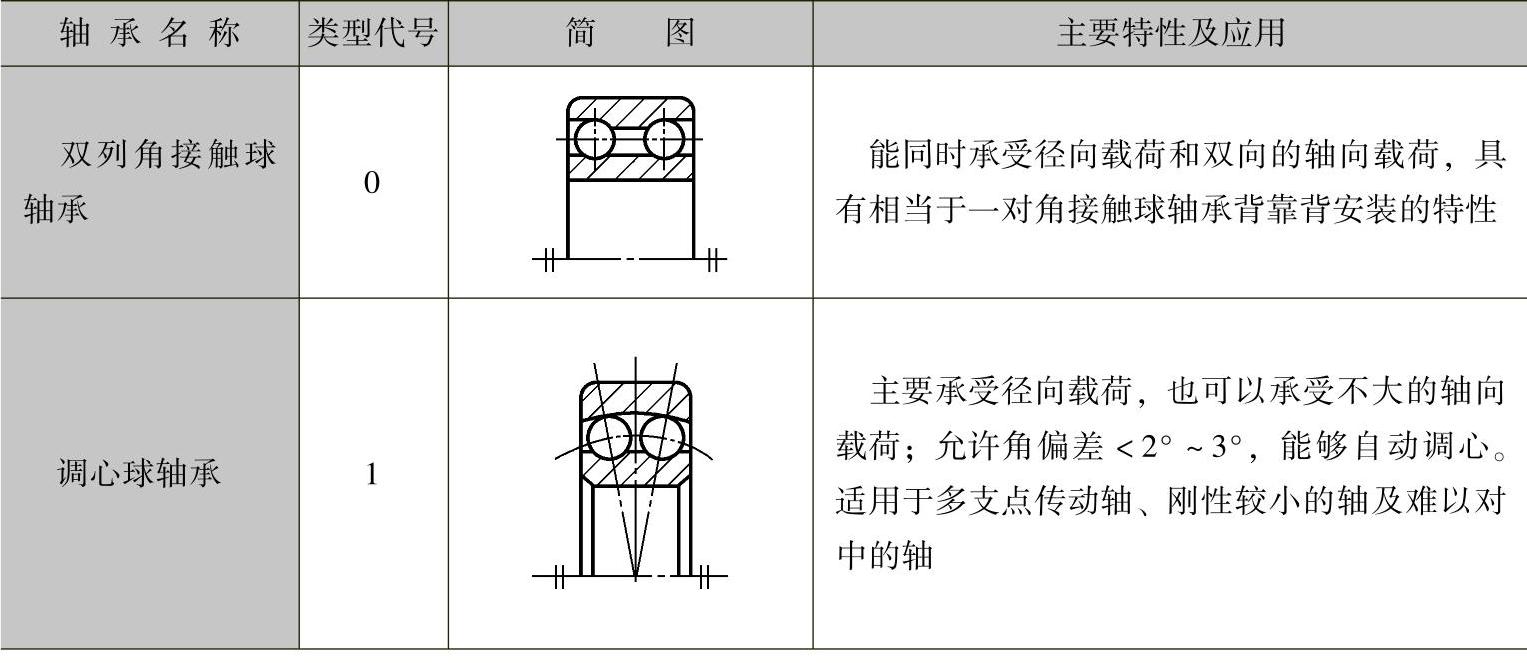

表2-8 滚动轴承的主要类型、特性及应用

（续）

3.滚动轴承类型的选择

滚动轴承类型的选择取决于工作条件和具体要求，如载荷的方向、大小和性质，运转速度，尺寸大小，是否有调心要求等。通常，按下列原则进行选用。

1）球轴承因为工作表面为点接触，承载能力较低，抗冲击能力差，故适用于轻载、高转速和要求旋转精度较高的场合。滚子轴承因为工作面为线接触，承载能力较高，抗冲击的能力强。但对轴的挠曲敏感、且旋转精度和极限转速较低，故适用于低速、重载或有冲击载荷而轴的刚度大的场合。

2）对于承受径向载荷和承受轴向载荷的场合，应根据不同的情况来选用轴承类型。当承受纯径向载荷时，应选用深沟球轴承或圆柱滚子轴承。当承受纯轴向载荷时，应选用推力轴承。同时承受比较大的径向载荷和轴向载荷，当转速较高时，应选用角接触球轴承。当转速不太高时，则应选用圆锥滚子轴承。当轴向载荷比径向载荷小得多时，可选用深沟球轴承。当轴向载荷比径向载荷大得多时，应选用推力球轴承和深沟球轴承组合成一个支承联合使用。

3）对于刚度较差、对中困难或多支点的轴，应选用调心轴承，调心轴承应成对使用。

4）同等规格同等精度的各类轴承，球轴承比滚子轴承价廉，调心轴承最贵。若没有特殊要求，通常选用0级精度最为经济。
