滑动螺旋机构:工业中的于转换运动方式的重要构件

【摘要】:螺旋机构由螺杆、螺母和机架组成,它能将旋转运动转变为直线运动。螺旋副为滑动摩擦的螺旋机构,称为滑动螺旋机构。滑动螺旋机构所采用的螺纹为矩形螺纹、梯形螺纹和锯齿形螺纹。按螺杆上螺旋副的数目不同,滑动螺旋机构分为单螺旋机构和双螺旋机构两种类型。此外,摇臂钻床中摇臂的升降机构、牛头刨床工作台的升降机构等均属这种形式的单螺旋机构。复式螺旋机构 两螺旋副中螺纹旋向相反时,该双螺旋机构称为复式螺旋机构。

螺旋机构由螺杆、螺母和机架组成,它能将旋转运动转变为直线运动。螺旋副为滑动摩擦的螺旋机构,称为滑动螺旋机构。滑动螺旋机构所采用的螺纹为矩形螺纹、梯形螺纹和锯齿形螺纹。它们具有结构简单、工作连续、平稳、传动精度高,承载能力大,易于自锁等优点,故在机械中应用十分广泛。其缺点是磨损大,传动效率低。按螺杆上螺旋副的数目不同,滑动螺旋机构分为单螺旋机构和双螺旋机构两种类型。

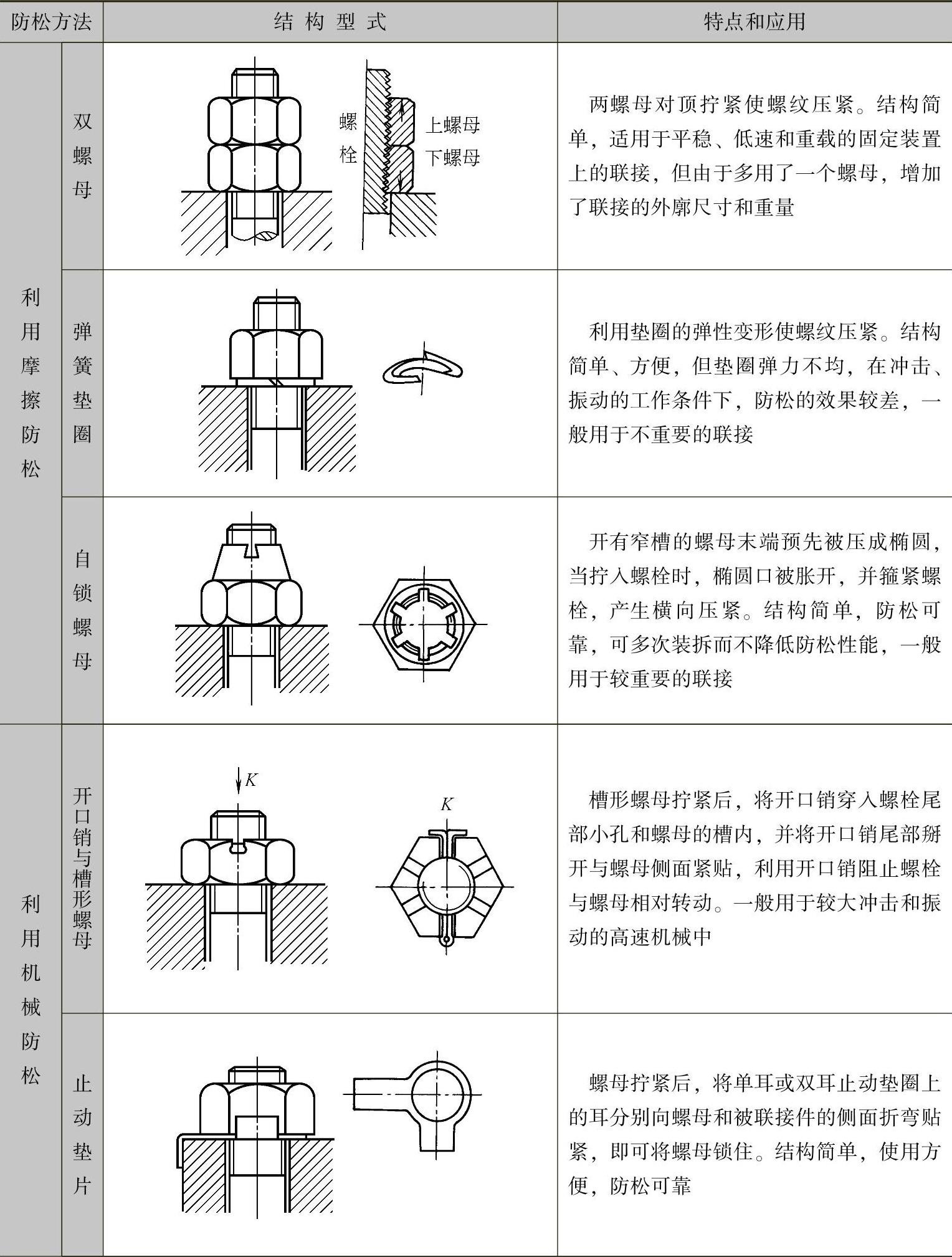

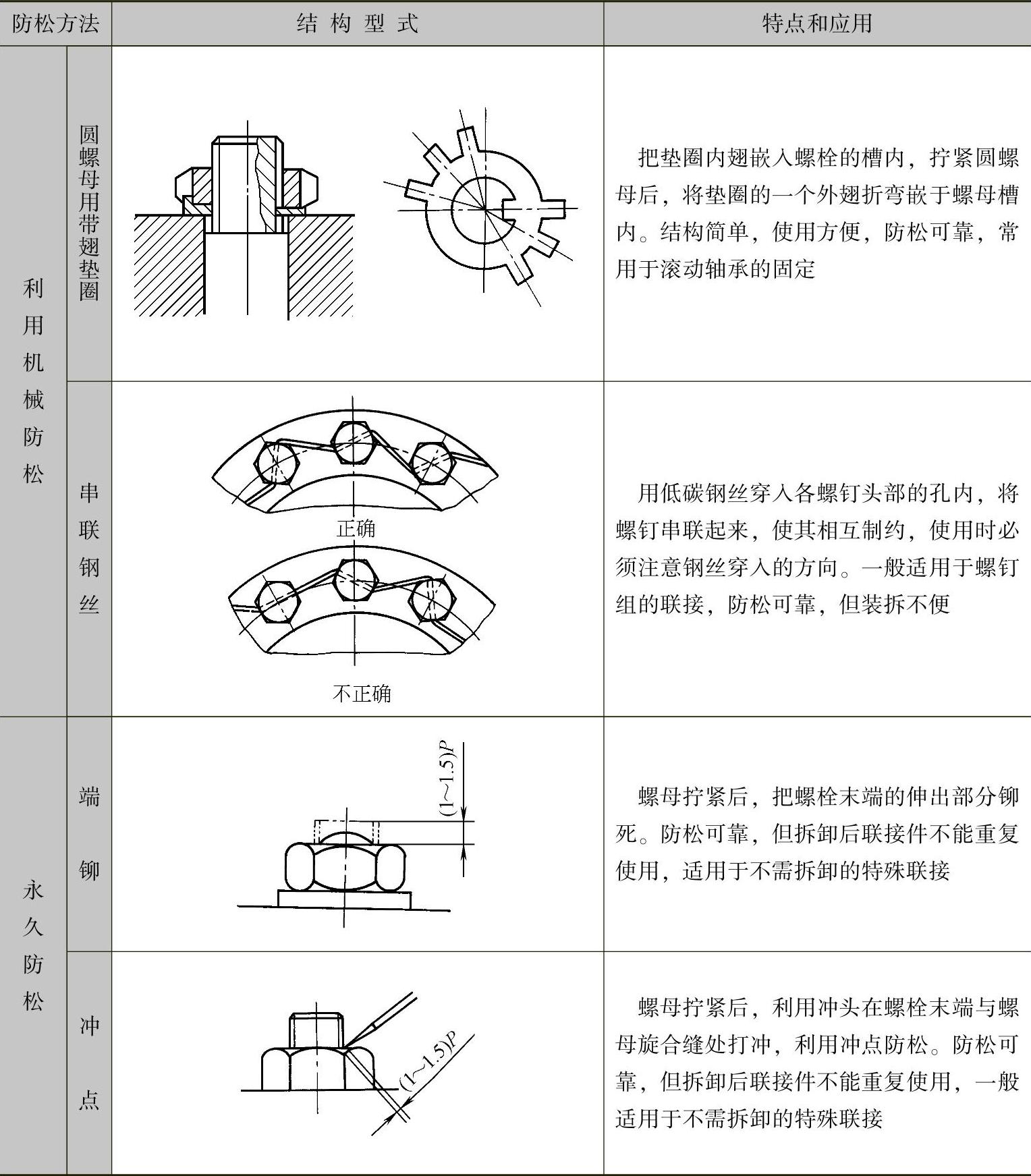

2-4 螺纹联接常用的防松方法


(续)


1.单螺旋机构

单螺旋机构又称为普通螺旋机构,是由单一螺旋副组成的,它有以下四种形式:

(1)螺母不动,螺杆转动并作直线运动 如图2-18所示的台式虎钳,螺杆1上装有活动钳口2,螺母4与固定钳口3联接(固定在工作台上),当转动螺杆1时可带动活动钳口2左右移动,使之与固定钳口3分离或合拢。

螺母不动,螺杆转动并作直线运动的单螺旋机构,通常还应用于千斤顶、千分尺和螺旋压力机等。

(2)螺杆不动,螺母转动并作直线运动 如图2-19所示的螺旋千斤顶,螺杆1被安置在底座上静止不动,转动手柄使螺母2旋转,螺母就会上升或下降,托盘3上的重物就被举起或放下。

螺杆不动,螺母转动并作直线运动的单螺旋机构还应用在插齿机刀架传动上等。


图2-18 台虎钳

1—螺杆 2—活动钳口 3—固定钳口 4—螺母

(3)螺杆原位转动,螺母作直线运动 如图2-20所示的车床滑板丝杠螺母传动,螺杆1在机架3中可以转动而不能移动,螺母2与滑板4相联接只能移动而不能转动。当转动手轮使螺杆转动时,螺母2即可带动滑板4移动。

此外,摇臂钻床中摇臂的升降机构、牛头刨床工作台的升降机构等均属这种形式的单螺旋机构。

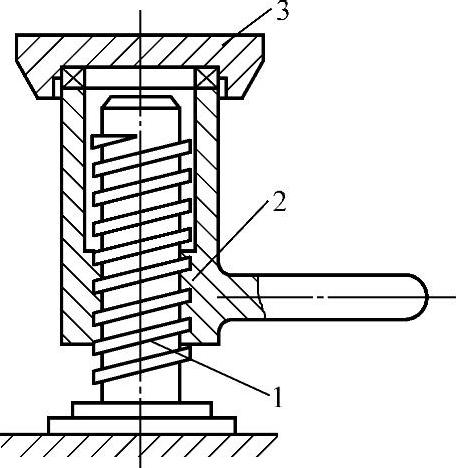

图2-19 螺旋千斤顶

1—螺杆 2—螺母 3—托盘

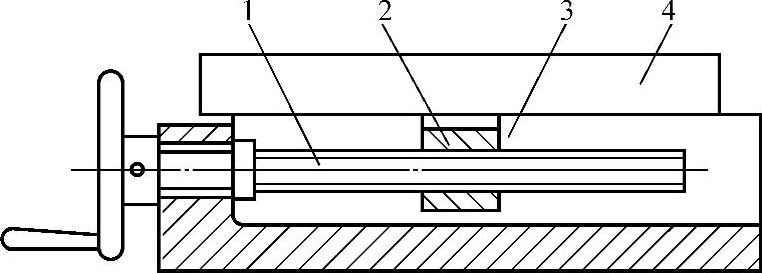

图2-20 车床滑板丝杠螺母传动

1—螺杆 2—螺母 3—机架 4—滑板

(4)螺母原位转动,螺杆直线运动 如图2-21所示应力试验机上的观察镜螺旋调整装置,由机架1、螺母2、螺杆3和观察镜4组成,当转动螺母2时便可使螺杆3向上或向下移动,以满足观察镜4的上下调整要求。

Ⅲ型游标卡尺中的微量调节装置也属于这种形式的单螺旋机构。

在单螺旋机构中,螺杆与螺母间相对移动的距离可按下式计算

L=nPZ

式中 L——移动距离(mm);

n——螺旋线数;

P——螺纹的螺距(mm);

Z——转过的圈数。

2.双螺旋机构

图2-22所示为双螺旋机构,螺杆3上有两段不同导程Ph1Ph2的螺纹,分别与螺母1、2组成两个螺旋副。其中螺母2兼作机架,当螺杆3转动时,一方面相对螺母2移动,一方面又使不能转动的螺母1相对螺杆3移动。

按两螺旋副的旋向不同,双螺旋机构又可分为差动螺旋机构和复式螺旋机构两种形式。

(1)差动螺旋机构 两螺旋副中螺纹旋向相同的双螺旋机构称为差动螺旋机构,差动螺旋机构可动螺母1相对机架移动的距离L可按下式计算

L=(Ph1-Ph2Z

式中 L——可动螺母1相对机架移动的距离(mm);

Ph1——螺母1的导程(mm);

Ph2——螺母2的导程(mm);

Z——螺杆转过的圈数。

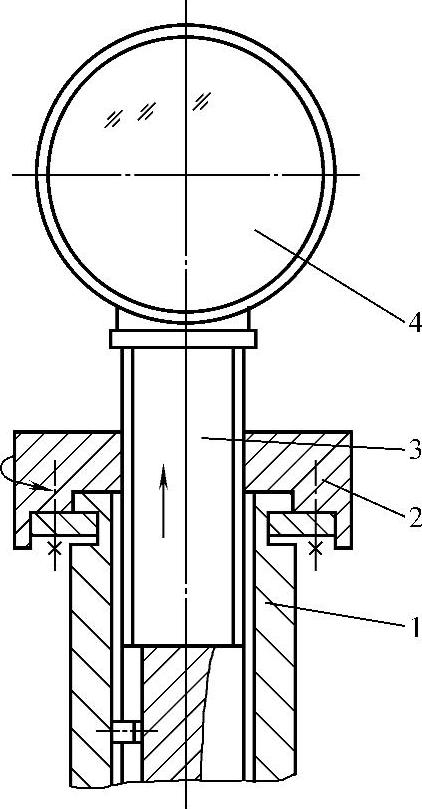

图2-21 应力试验机观察镜螺旋调整装置

1—机架 2—螺母 3—螺杆 4—观察镜

Ph1Ph2相差很小时,则移动量可以很小。利用这一特性,所以将差动螺旋应用于测微器、计算机、分度机,以及许多精密切削机床、仪器和工具中。

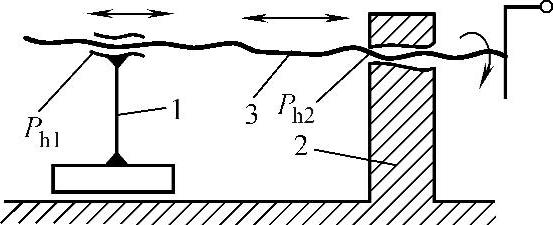

图2-22 双螺旋机构

1、2—螺母 3—螺杆

例2-1 在图2-22所示的双螺旋机构中,若Ph1=4mm,Ph2=3.5mm,两段螺旋的旋向均为右旋,问当螺杆3转过r/100时,可动螺母1移动的距离是多少?

L=(Ph1-Ph2Z=(4-3.5)×1/100mm=0.005mm

即当螺杆3转r/100转时,可动螺母1实际移动0.005mm。

(2)复式螺旋机构 两螺旋副中螺纹旋向相反时,该双螺旋机构称为复式螺旋机构。复式螺旋机构可动螺母1相对机架移动的距离L可按下式计算

L=(Ph1+Ph2Z

式中 L——可动螺母1相对机架移动的距离(mm);

Ph1——螺母1的导程(mm);

Ph2——螺母2的导程(mm);

Z——螺杆转过的圈数。

因为复式螺旋机构的移动距离L与导程的和(Ph1+Ph2)成正比,所以多用于需快速调整或移动两构件相对位置的场合。在实际应用中,若要求两构件同步移动,则只需使Ph1=Ph2即可。如图2-23所示的铣床快动夹紧装置和图2-24所示的电线杆钢索拉紧装置用的松紧螺套,都是复式螺旋机构的应用。

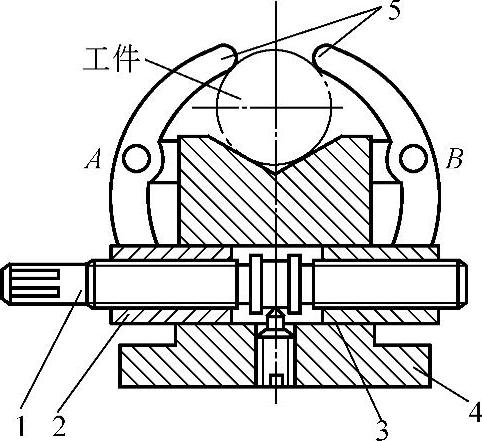

图2-23 铣床快动夹具

1—螺杆 2、3—螺母 4—机架 5—夹爪


图2-24 松紧螺套
