如何判别螺纹的旋向及常见类型介绍

2023-06-25 理论教育版权反馈

【摘要】：螺纹的旋向也可用右手判别，判别时手心对着自己，四个手指沿螺杆中心线，然后看螺纹的旋向：如果螺纹的旋向与右手拇指的指向一致，则该螺纹为右旋螺纹，反之则为左旋螺纹，一般多用右旋螺纹。沿一条螺旋线所形成的螺纹称为单线螺纹，沿两条或两条以上的螺旋线所形成的螺纹称为多线螺纹。标准规定大径为螺纹的公称直径。也就是螺纹的最小直径，外螺纹用d1表示，内螺纹用D1表示。

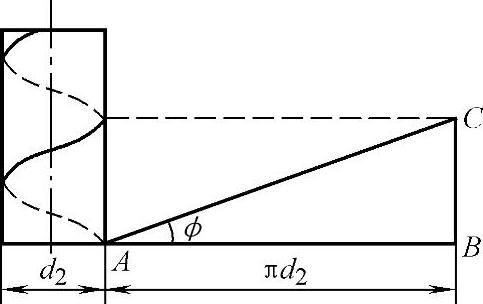

图2-13 螺纹的形成

1.螺纹的形成和种类

如图2-13所示，将一直角三角形绕在一圆柱体上，三角形的底边与圆柱体底面圆周相重合，则此三角形的斜边在圆柱体的表面上就形成一条螺旋线。

如果用不同形状的车刀沿着螺旋线车削，便可切制出三角形、矩形、梯形和锯齿形螺纹，其截面形状如图2-14所示。

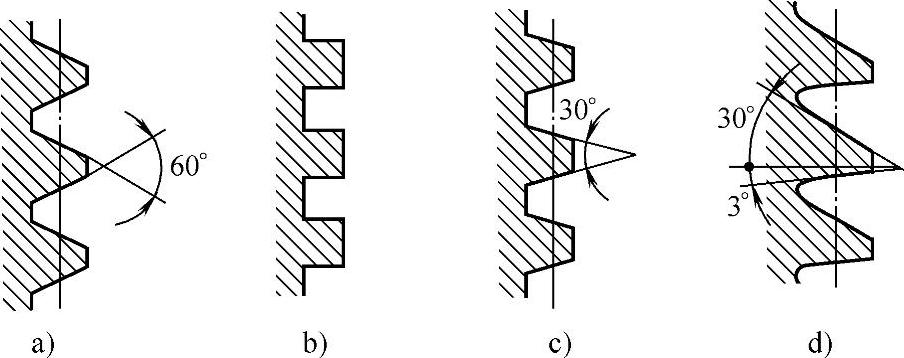

图2-14 螺纹的牙型

a）三角形螺纹 b）矩形螺纹 c）梯形螺纹 d）锯齿形螺纹

按螺旋线的旋向不同，螺纹可分为顺时针旋转时旋入的右旋螺纹和逆时针旋转时旋入的左旋螺纹两种。螺纹的旋向也可用右手判别，判别时手心对着自己，四个手指沿螺杆中心线，然后看螺纹的旋向：如果螺纹的旋向与右手拇指的指向一致，则该螺纹为右旋螺纹（图2-15a和c），反之则为左旋螺纹（图2-15b），一般多用右旋螺纹。

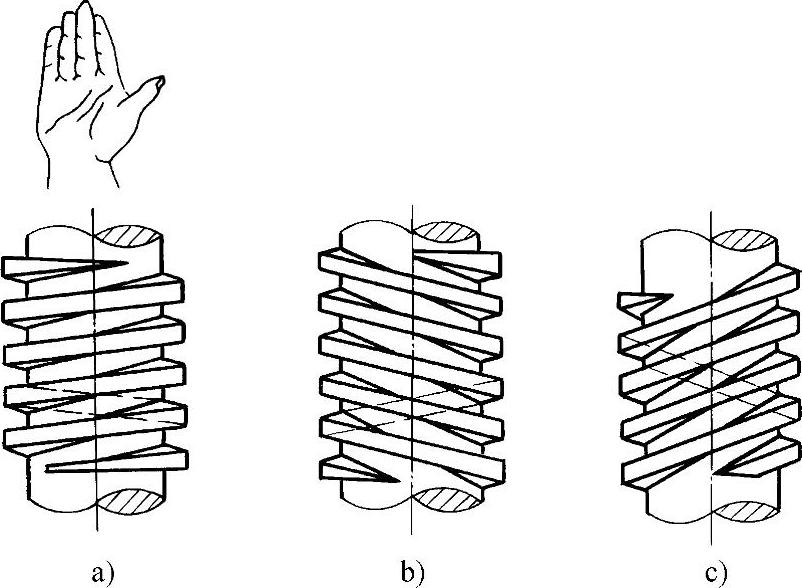

图2-15 螺纹的旋向和线数

a）单线右旋 b）双线左旋 c）三线右旋

根据螺纹的线数可分为单线螺纹和多线螺纹。沿一条螺旋线所形成的螺纹称为单线螺纹（图2-15a），沿两条或两条以上的螺旋线所形成的螺纹称为多线螺纹（图2-15b和c）。单线螺纹主要用于联接，也可用于传动；多线螺纹则多用于传动。

根据用途不同，螺纹又可分为联接螺纹和传动螺纹。联接螺纹采用三角形螺纹，如螺栓和螺母上的螺纹；传动螺纹采用梯形、锯齿形和矩形螺纹，如车床丝杠上的螺纹。

另外，螺纹还有内螺纹和外螺纹之分，两者共同组成螺纹副。

2.螺纹的几何参数

螺纹的几何参数如图2-16所示。

（1）大径大径是与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。也就是螺纹的最大直径，外螺纹用d表示，内螺纹用D表示。标准规定大径为螺纹的公称直径。

（2）小径小径是与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。也就是螺纹的最小直径，外螺纹用d₁表示，内螺纹用D₁表示。

（3）中径中径就是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。外螺纹用d₂表示，内螺纹用D₂表示。

图2-16 螺纹的几何参数

（4）螺距螺距是相邻两牙在中径线上对应两点间的轴向距离，用P表示。

（5）导程导程就是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。用P_h表示。对于单线螺纹，P_h=P，对于线数为n的多线螺纹，则P_h=nP。

（6）牙型角牙型角是在螺纹牙型上，两相邻牙侧间的夹角，用α表示。

（7）螺纹升角螺纹升角（导程角），在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角，用ϕ表示。

3.常用螺纹的特点和应用

常用螺纹的特点和应用见表2-2。

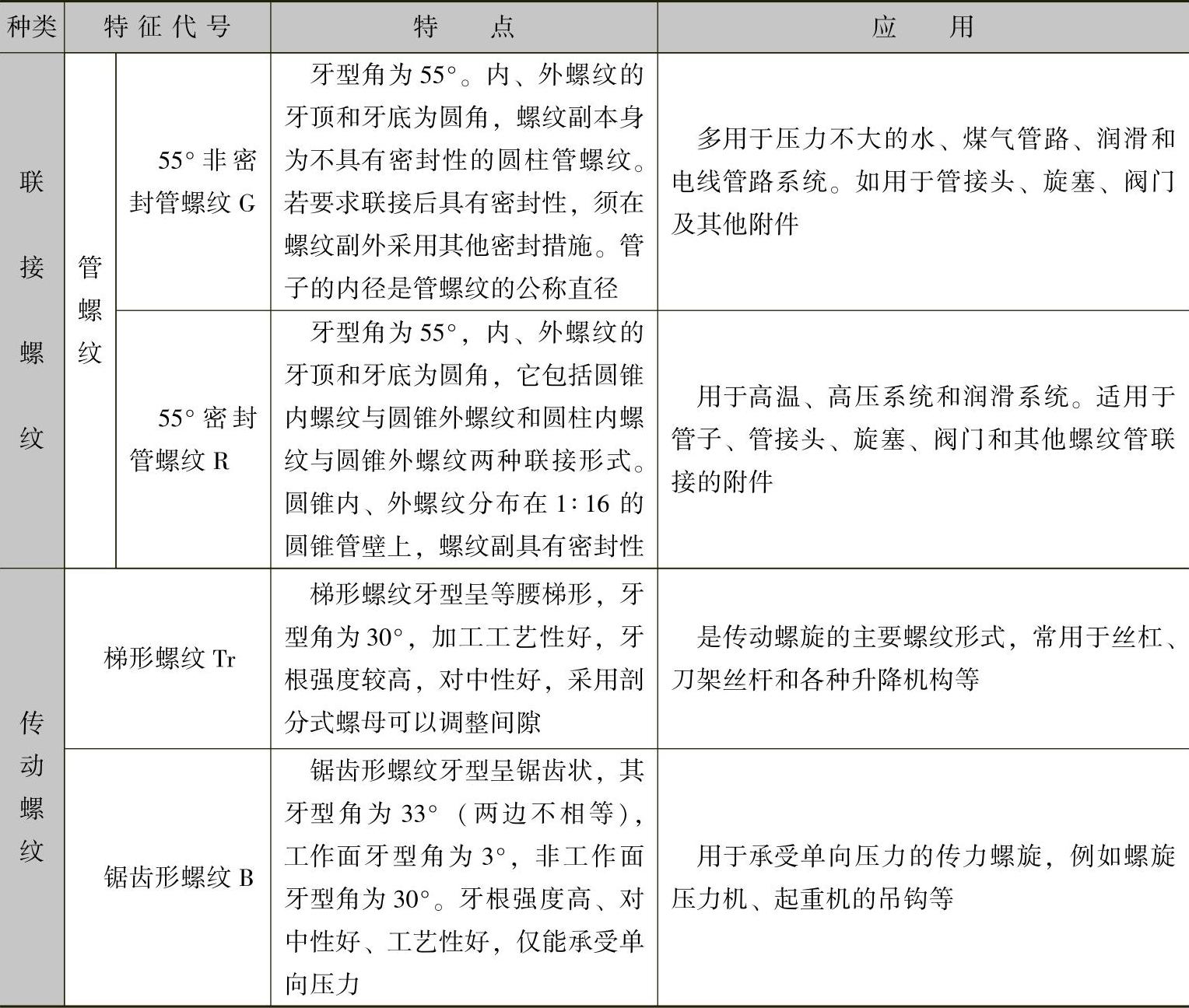

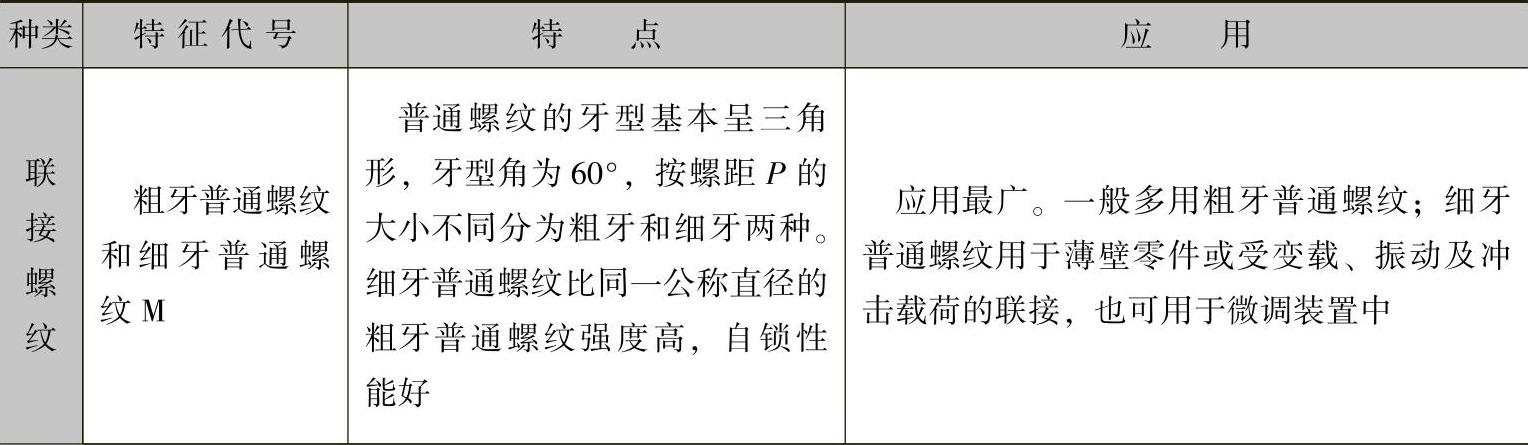

表2-2 常用螺纹的代号、特点和应用

（续）
