1.蜗杆传动的组成

蜗杆传动是由蜗杆、蜗轮和机架组成，如图1-63所示。

蜗杆传动用于传递两垂直交错轴的运动和动力。一般总是蜗杆为主动件，蜗轮为从动件。如果我们已知蜗杆的旋向与转向，可用“主动轮左右手法则”来判定蜗轮的转向，右旋蜗杆采用右手法则，左旋蜗杆采用左手法则。其方法是：四指弯曲表示蜗杆转向，大拇指所指的相反方向就是蜗轮的旋转方向。如图1-64a所示，右旋蜗杆采用右手法则，四指弯曲与n₁方向一致，大拇指所指的相反方向就是n₂方向。同理可求出当左旋蜗杆方向n₁已知时，从动件蜗轮的转向n₂，如图1-64b所示。

图1-63 蜗杆传动

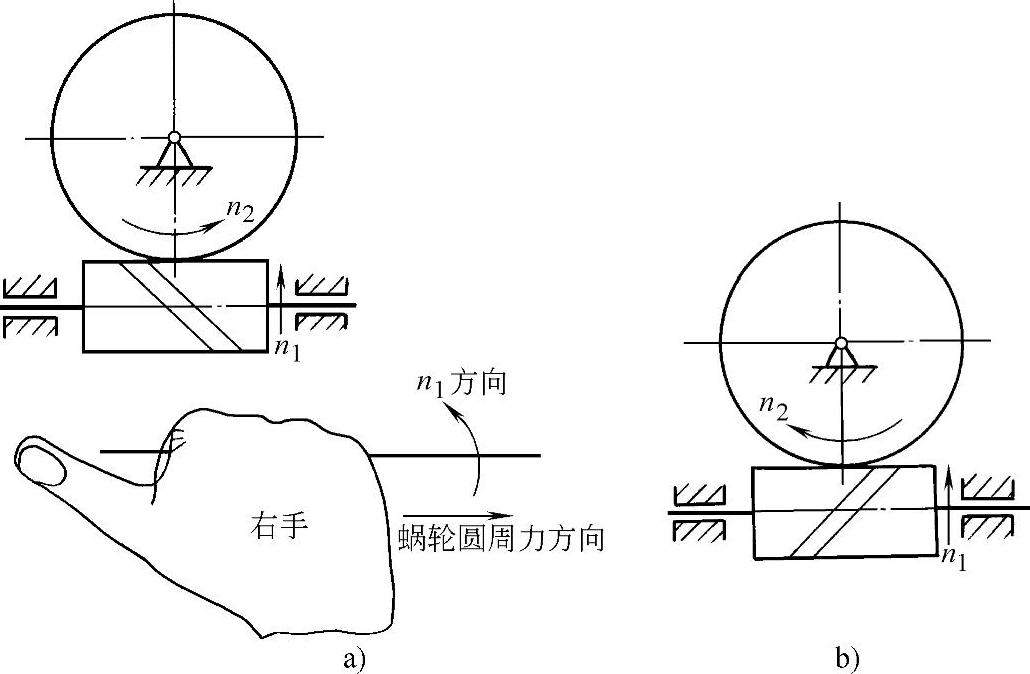

图1-64 蜗轮转向的判定

a）主动轮左、右手法则 b）转向的判定

2.蜗杆传动的类型和应用场合

按蜗杆形状不同可分为圆柱蜗杆、环面蜗杆和锥蜗杆三种，如图1-65所示。

图1-65 蜗杆传动的类型

a）圆柱蜗杆 b）环面蜗杆 c）锥蜗杆

在圆柱蜗杆中，按螺旋面形状的不同又可分为阿基米德蜗杆、渐开线蜗杆和法向直廓蜗杆三类。

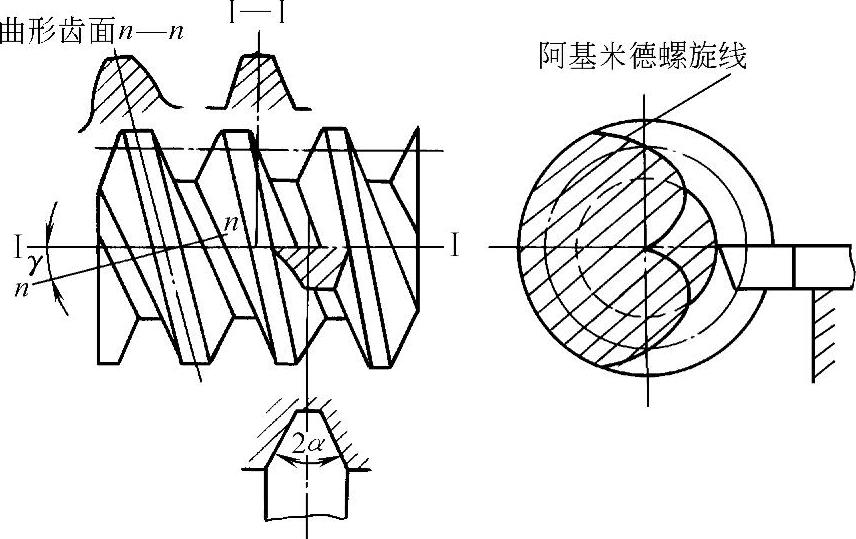

（1）阿基米德蜗杆如图1-66所示，阿基米德蜗杆螺旋面的形成与梯形螺纹的形成相似，一始终通过轴线的梯形平面沿螺旋线旋转时，在空间形成的曲面称为阿基米德蜗杆的螺旋面。该蜗杆是用两侧边夹角为2α=40°的直线切削刃车刀在车床上加工，同车削螺纹类似，切削刃应置于蜗杆轴线的水平面内。这样加工出的蜗杆在轴平面内的齿形为直线，在垂直蜗杆轴线的截面内的齿形为阿基米德螺旋线。
