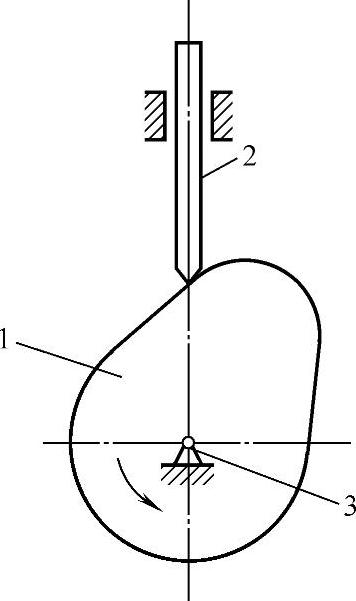

图1-25 凸轮机构

1—凸轮 2—从动杆3—机架

凸轮机构的分类方法很多，通常按凸轮和从动件的几何形状及从动件的运动形式分类。

1.按凸轮形状分类

按凸轮的形状不同可分为盘形凸轮、移动凸轮和圆柱凸轮。

（1）盘形凸轮盘形凸轮是一个径向尺寸变化的盘形构件。当凸轮绕固定轴转动时，可使从动杆在垂直于凸轮轴的平面内运动，如图1-26a所示。盘形凸轮机构的结构比较简单，应用较多，但从动杆的行程不能太大，所以盘形凸轮多用在行程较短的传动中。

（2）移动凸轮当盘形凸轮的回转中心趋于无穷远时，凸轮将作直线移动，称为移动凸轮，从动件在同一平面内作往复直线移动或摆动，如图1-26b所示。

（3）圆柱凸轮圆柱凸轮是一个具有曲线凹槽或凸缘的圆柱形构件（图1-26c、d），从动件的运动规律由这条曲线凹槽决定。圆柱凸轮可使从动件有较大的行程，但制造困难。

2.按从动件端部结构形式分类

按从动件端部的结构形式不同可分为尖顶从动件、滚子从动件和平底从动件。

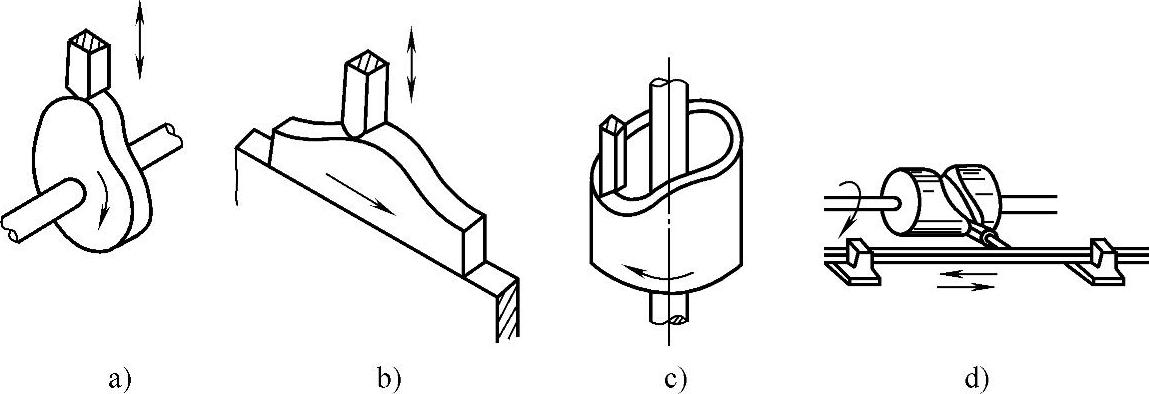

图1-26 凸轮种类

a）盘形凸轮 b）移动凸轮 c）、d）圆柱凸轮

（1）尖顶从动件如图1-27a所示，它的优点是结构简单，但尖顶易于磨损，故只适用于传力不大的低速凸轮机构中。

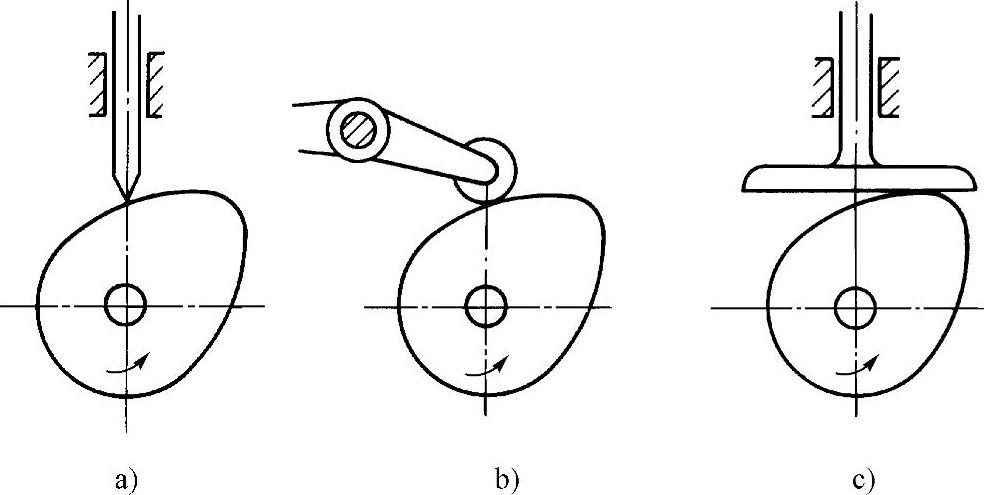

图1-27 从动件的端部结构形式

a）尖顶 b）滚子 c）平底

（2）滚子从动件如图1-27b所示，这种从动件的滚子与凸轮作滚动摩擦，不易磨损，故可用来传递较大的动力，是应用最广的一种从动件。

（3）平底从动件如图1-27c所示，这种从动件的优点是：从动件受力方向始终与底面垂直（不计摩擦时），故受力比较平稳，在高速工作时，底面与凸轮间较易形成油膜，从而减少摩擦、磨损，故在高速凸轮机构中应用较多。但凸轮轮廓呈凹形时不能用这种从动件。

3.按从动件运动形式分类

按从动件的运动形式不同可分为直动从动件和摆动从动件。

（1）直动从动件直动从动件就是从动件在直线位置作往复移动，如图1-26及图1-27中a、c所示。

（2）摆动从动件摆动从动件就是从动件只作往复摆动，如图1-27b所示。
