铰链四杆机构的演进历程

【摘要】:在生产实际中还广泛地采用其他形式的四杆机构。这些机构虽然种类繁多,具体结构差异较大,但大多数都可以看作是由铰链四杆机构演化而成的。铰链四杆机构的演化,不仅是为了满足运动方面的要求,而往往是为了改变受力情况和满足结构设计上的需要。常见的演化形式有曲柄滑块机构、导杆机构、曲柄摇块机构和定块机构。曲柄滑块机构 曲柄滑块机构是曲柄摇杆机构的一种演化形式。

在生产实际中还广泛地采用其他形式的四杆机构。这些机构虽然种类繁多,具体结构差异较大,但大多数都可以看作是由铰链四杆机构演化而成的。铰链四杆机构的演化,不仅是为了满足运动方面的要求,而往往是为了改变受力情况和满足结构设计上的需要。常见的演化形式有曲柄滑块机构、导杆机构、曲柄摇块机构和定块机构。

(1)曲柄滑块机构 曲柄滑块机构是曲柄摇杆机构的一种演化形式。在图1-10a所示的曲柄摇杆机构中,当摇杆3的长度无限增大时,则机构演变为图1-10b所示的形状,这时摇杆3上C点的运动轨迹由图a的圆弧978-7-111-43927-1-Chapter01-10.jpg变为图1-10b的直线m′m′。这样摇杆就变为沿直线导轨往复运动的滑块,成为曲柄滑块机构,如图1-11所示。

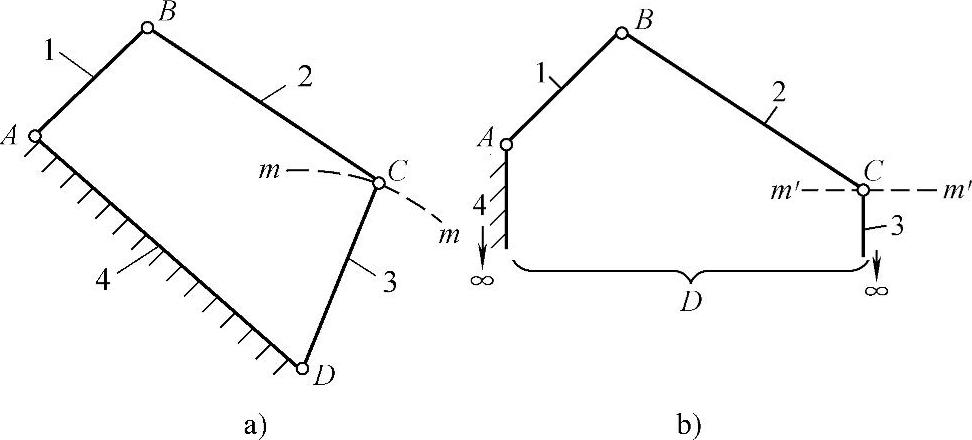

图1-10 四杆机构的演化

在曲柄滑块机构中,若以曲柄AB为主动件,当曲柄作整周转动时,通过连杆BC可带动滑块C作往复直线运动;反之,若滑块为主动件,当滑块作往复直线运动时,则通过连杆带动曲柄作整周转动。在曲柄滑块机构中,滑块的行程s等于曲柄长度l1的两倍,即s=2l1

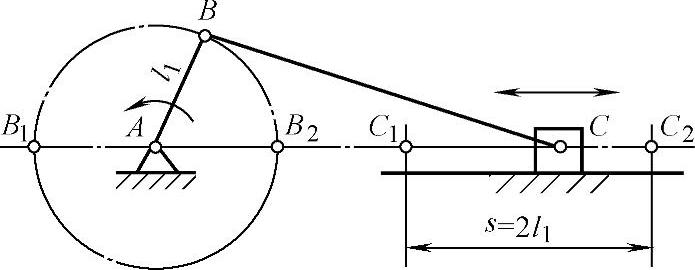

图1-11 曲柄滑块机构

曲柄滑块机构在机械中应用很广。在图1-12所示的自动送料装置中,当曲柄转动一周时,滑块则从料仓中推出一个工件。又如图1-13所示内燃机中的曲柄滑块机构,可将滑块(活塞)的往复直线移动变为曲柄(曲轴)的连续转动。

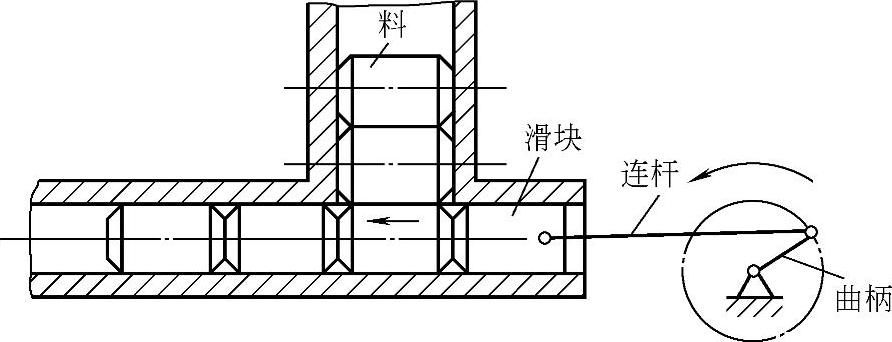

图1-12 自动送料装置

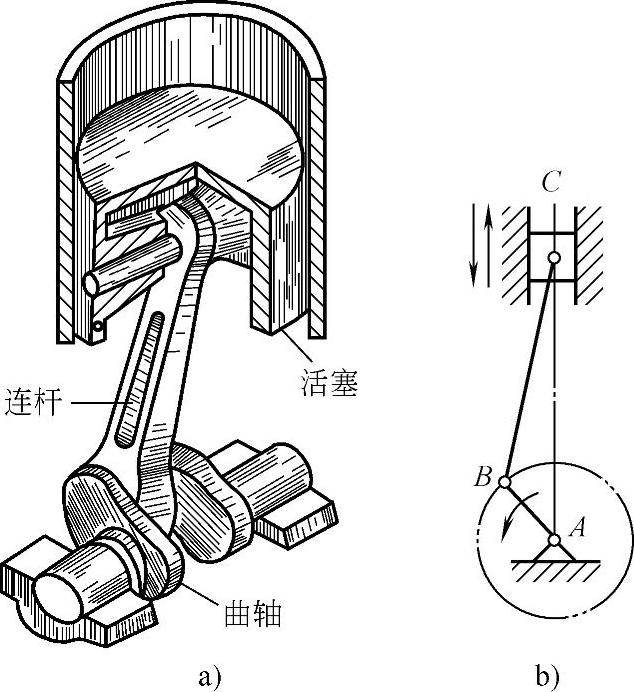

图1-13 内燃机中的曲柄滑块机构

(2)导杆机构 由于曲柄滑块机构各构件间具有不同的相对运动,因而当取不同的构件作机架时,机构呈现出不同的运动特点。如图1-14a所示的曲柄滑块机构,当取杆1为机架时,则机构演化成图1-14b和图1-14c的导杆机构。其中杆4称为导杆。若杆长l1l2(图1-14c),当杆2作整周转动时,杆4也作整周转动,这种导杆机构称为转动导杆机构。如图1-15所示回转式液压泵,其中缸体4相当于导杆,当缸体4绕定轴A转动,构件2绕另一定轴B转动时,活塞3沿缸体相对移动,图1-15b为回转式液压泵运动简图。若l1l2(图1-14b),当杆2整周回转时,杆4则作往复摆动,这种导杆机构称为摆动导杆机构。图1-16所示为摆动导杆机构在牛头刨床上的应用实例。


图1-14 曲柄滑块机构的演化

a)曲柄滑块机构 b)摆动导杆机构 c)转动导杆机构 d)曲柄摇块机构 e)定块机构

(3)曲柄摇块机构 在图1-14a所示曲柄滑块机构中,若取杆2为机架,则演化为曲柄摇块机构(图1-14d)。当杆1绕B点整周回转时,杆4则相对于滑块3滑动并与滑块3一起绕C点摆动。图1-17为摆动式液压缸,是曲柄摇块机构的实际应用。

(4)定块机构 在图1-14a所示的曲柄滑块机构中,若取滑块作为机架,则演化为定块机构(图1-14e)。一般取杆1为主动件,使杆2绕C点摆动,而杆4只相对滑块3作往复移动,滑块3称为定块。这种机构常用于抽水机和液压泵。如图1-18所示的手摇泵,当摇动手柄2时,活塞4便在缸体3中作往复移动。


图1-15 回转式液压泵

1—机架 2—构件 3—活塞 4—缸体

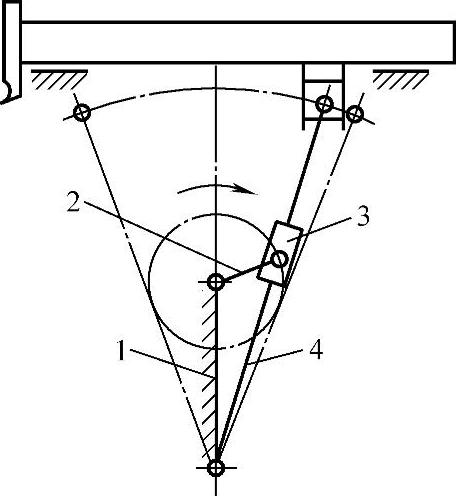

图1-16 牛头刨床上的摆动导杆机构

1—机架 2、4—杆 3—滑块

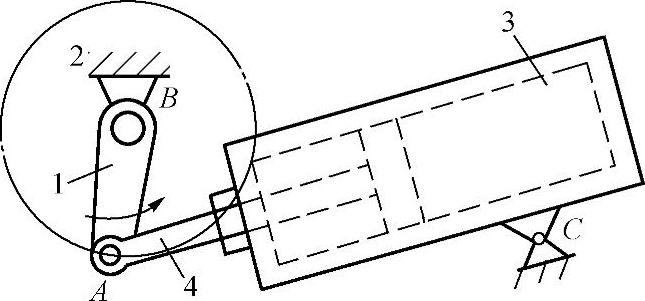

图1-17 摆动式液压缸

1、4—杆 2—机架 3—滑块
