光敏电阻器和光敏晶体管的特殊应用原理

2025-09-29 理论教育版权反馈

【摘要】：本书中使用的光敏元器件有光敏电阻器和光敏晶体管。两者都是利用半导体材料的光电效应原理制作的特殊光传感元器件，它们能够将光信号转变成电信号。电敏电阻器的检测方法是：将指针式万用表置于R×1k档，将红、黑表笔接触光敏电阻器的两个引脚，将光敏电器的感光窗口朝向光源，这时万用表的指针一般应向右偏转至几十欧姆，甚至几千欧姆处，此值称为光敏电阻器的亮阻值。图1-7 光敏电阻器的外形图图1-8 不同形状的光敏晶体管

本书中使用的光敏元器件有光敏电阻器和光敏晶体管。两者都是利用半导体材料的光电效应原理制作的特殊光传感元器件，它们能够将光信号转变成电信号。它们常用在光控制、光探测，以及在生活中常用在光控玩具中等。

光敏电阻器（外形见图1-7）因在其结构上没有PN结，两个引脚没有极性之分，因此，使用起来更加方便。电敏电阻器的检测方法是：将指针式万用表置于R×1k档，将红、黑表笔接触光敏电阻器的两个引脚，将光敏电器的感光窗口朝向光源，这时万用表的指针一般应向右偏转至几十欧姆，甚至几千欧姆处，此值称为光敏电阻器的亮阻值。然后，用不透光的遮光物把光敏电阻器的感光窗口遮住，此时万用表的指针应立即向左偏至高阻值位置，此阻值即为光敏电阻器的暗阻值，亮阻值和暗阻值差越大，说明光敏电阻器的灵敏度越高。如果测得的亮阻值很大，甚至无穷大，则说明光敏电阻器内部已经开路损坏；如果测得的暗阻值很小，甚至接近为零，则说明光敏电阻器已击穿损坏。

光敏晶体管（外形见图1-8）是在光敏二极管的基础上发展起来的光敏器件，由于其有电流放大作用，使光敏晶体管对光线照射的反应灵敏度大大提高，因此，在光纤通信中大量应用。光敏晶体管在正常使用时，其集电极“C”脚和发射极“E”脚之间所接直流电压的极性，与相同NPN和PNP型普通晶体管完全一致。其光电性能的检测方法是：将光敏晶体管的透明感光窗口朝向光源，把指针式万用表拨到R×1k档，测NPN型光敏晶体管时，把红表笔接其发射极“E”脚，黑表笔接其集电极“C”脚，这时万用表的指针应向右偏转至几千欧姆处，用遮光物将被测管的感光窗口遮住时，其阻值应为无穷大（检测PNP型晶体管时将红、黑表笔对调一下即可）。万用表指针偏转很小，或无任何摆动，说明其灵敏度太低或已经损坏不能使用。

(https://www.chuimin.cn)

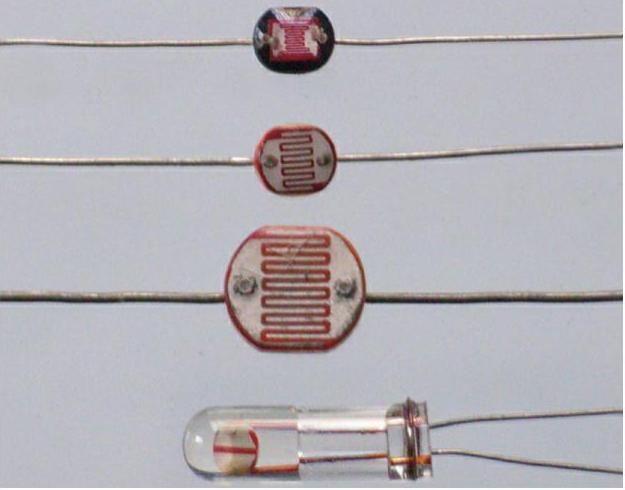

图1-7 光敏电阻器的外形图

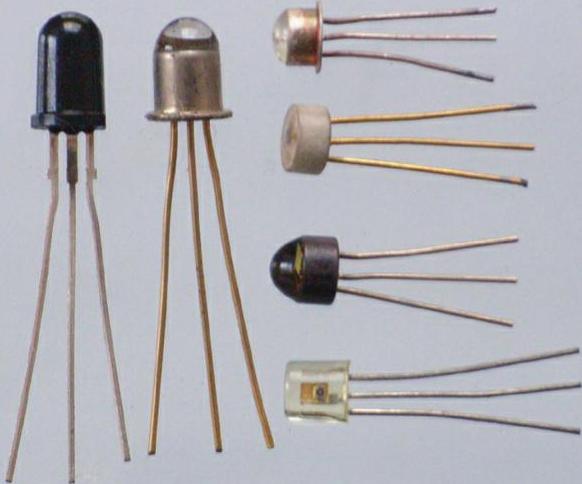

图1-8 不同形状的光敏晶体管
