变频调速系统的特点分析
【摘要】：图11-9 单进三出变频器框图这样一来，家用电器中的电动机就都可以改用转矩大、效率高、故障率低的三相交流异步电动机了。为了能驱动三相220V的电动机，在单相全波整流以后，还必须增加一个升压电路，如图11-11所示。适当选择C01和C02的电容量，可使直流回路的平均电压升至297V，使逆变后的三相线电压升为220V。图11-11 单相全波整流的升压电路
1.电动机由单相改三相 众所周知，一般家庭里都没有三相电源，只有单相电源，所以家用电器里的电动机都是单相电动机。
纯粹的单相电动机是没有转矩的。为了使它能够旋转，必须增加起动绕组，还需要串联一个电容器。即使这样，其转矩和效率都远逊于三相电动机，并且由于需要外接电容器，增加了故障率。
由于交-直-交变频器的中间环节是直流电路，输出电路的相数和输入侧电源的相数之间毫不相干。因此，其输出侧完全可以通过三相逆变桥逆变成三相交流电源。这种输入单相交流、输出三相交流的变频器，通常被形象地称为“单进三出”变频器，其主电路框图如图11-9所示。

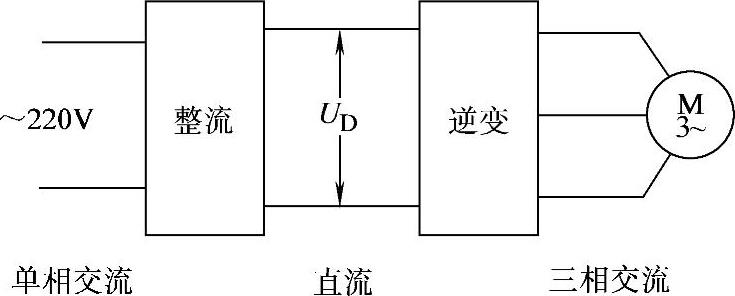

图11-9 单进三出变频器框图
这样一来，家用电器中的电动机就都可以改用转矩大、效率高、故障率低的三相交流异步电动机了。
2.单进三出的主电路特点 因为单相全波整流后的直流电压平均值只有交流电压有效值的0.9倍，即
UD=0.9UL （11-10）
式中 UL———单相交流电压的有效值（V）。
当UL=220V时，UD=198V。
因此，逆变后所得到的三相交流线电压的有效值只有146V，如图11-10所示。它不可能用来驱动三相220V的电动机。
为了能驱动三相220V的电动机，在单相全波整流以后，还必须增加一个升压电路，如图11-11所示。
图中，升压电路由电容器C01和C02构成。
当N点的电位处于正弦波的上半周时，直流回路P+端的正电位将因C01的作用而得到补充；而当N点的电位处于正弦波下半周时，直流回路N-端的负电位也因C02的作用而得到补充，从而增大了P+和N-之间的直流电压值。
适当选择C01和C02的电容量，可使直流回路的平均电压升至297V，使逆变后的三相线电压升为220V。
3.采用变频调速后的共同优点
（1）电动机的起动与制动都很平稳，起动时无冲击电流。
（2）节能。
（3）由于平均转速下降，且起动时无冲击，故机械寿命可以延长。

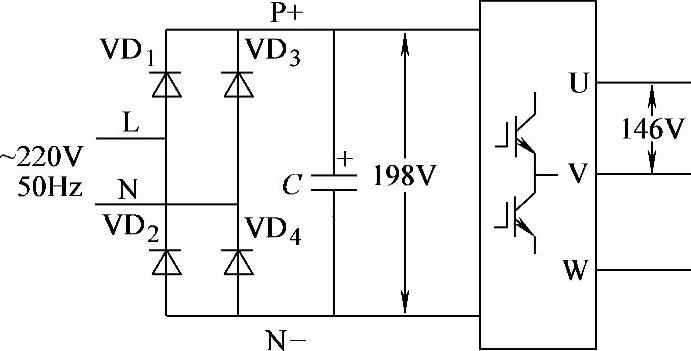

图11-10 单相全波整流的效果
图11-11 单相全波整流的升压电路
