【摘要】：在工业生产中，有各种需要进行薄膜卷绕的机械，如生产塑料薄膜和金属薄膜机械、造纸机械，以及覆膜机械等。完成后要求线迹顺直，两端省尖细而尖；熨烫平服，省尖处无泡，正面无坐势，不露线迹。

在工业生产中，有各种需要进行薄膜卷绕的机械，如生产塑料薄膜和金属薄膜机械、造纸机械，以及覆膜机械等。这些机械在生产或加工过程中，需要有放卷和收卷运行，如图11-6所示。

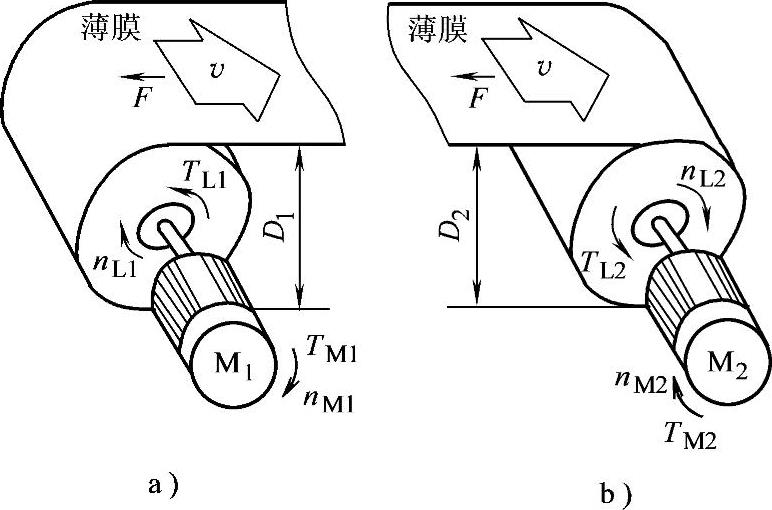

图11-6 薄膜的放卷与收卷

a）放卷运行 b）收卷运行

1.运行特点

（1）放卷运行如图11-6a所示，在放卷过程中，卷筒的直径D₁将越放越小；

（2）收卷运行如图11-6b所示，在卷绕过程中，卷筒的直径D₂将越卷越大。

2.对电力拖动系统的要求

（1）为了使被卷物在放卷和收卷过程中不变形，要求在运行过程中，被卷物的张力F必须保持恒定，即

F=const

故电力拖动系统应实现恒张力控制。

（2）为了保持张力恒定，必然要求薄膜运行的线速度v也保持不变，即

v=const

3.张力的检测

（1）传感器测定在精度要求较高的场合，通常由张力传感器直接测定张力，如图11-7a所示。

图11-7 张力的检测

a）传感器测定 b）张力架测定

（2）张力架测定在精度要求并不很高的场合，也常常通过张力架的位置变化来测出前、后单元线速度之间的差异，使前后单元的线速度保持相等，从而简接地实现恒张力控制，如图11-7b所示。

图中，前面单元的线速度为v₁，后面单元的线速度为v₂，则

当v₂>v₁时，张力架上升；

当v₂<v₁时，张力架下降；

当v₂=v₁时，张力架位置不变。
