变频器的同步控制方案的介绍

2023-06-24 理论教育版权反馈

【摘要】：从动单元由于它们的速度随时由同步系统协调，故对机械特性的硬度要求不很高，可选用V/F控制方式的变频器。1单元由于采用了具有无反馈矢量控制功能的变频器，故在fX=24.6Hz时，ξL=1，所以电动机功率可以和原选直流电动机的功率相同。变频器的容量主要取决于电动机的过载情况。

1.工作频率范围布速的范围和各单元的传动比是已经确定了的。各单元的布速v_L和对应的电动机转速n_M及工作频率f_X的值见表11-1。

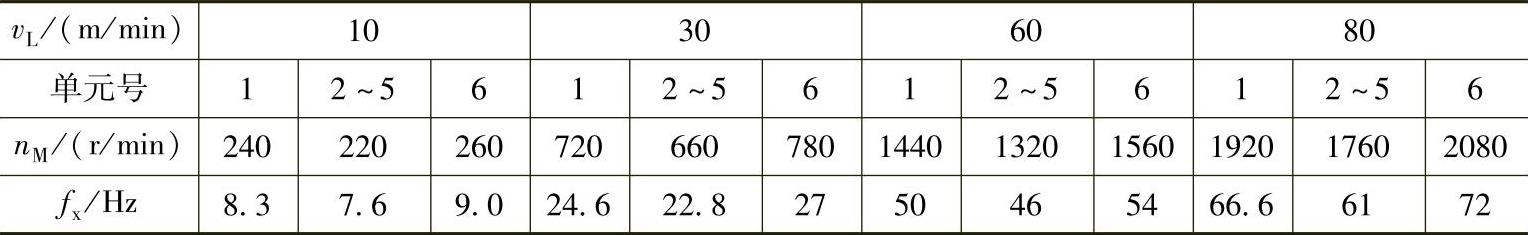

表11-1 各单元布速和电动机转速及工作频率的对应关系

2.变频器类型的选择

（1）主令单元主令单元的负载是时有波动的，有时也会出现短暂的过载，并且主令单元的工作稳定性将直接影响从动单元的工作稳定性，所以主令单元应选用具有无反馈矢量控制功能的变频器。

（2）从动单元由于它们的速度随时由同步系统协调，故对机械特性的硬度要求不很高，可选用V/F控制方式的变频器。但所选变频器必须具有辅助给定输入端，且辅助给定信号应能和主给定信号叠加。

3.电动机和变频器容量的确定确定电动机功率的主要依据是电动机在染布过程中的最低工作速度和最高工作速度时的有效转矩T_MA与额定转矩T_MN的比值ξ_L（ξ_L=T_MA/T_MN），以及实际负载的轻重情况。本例中，各单元在最高工作速度（60m/min）时的对应工作频率f_X均在额定频率f_N上下，ξ_L=1，故电动机功率主要取决于最低工作速度（30m/min）时的情况。

（1）1单元由于采用了具有无反馈矢量控制功能的变频器，故在f_X=24.6Hz时，ξ_L=1，所以电动机功率可以和原选直流电动机的功率相同。

（2）2～5单元如为V/F控制，则当f_X=22.8Hz时，ξ_L=0.85，所以

1）如果在最低工作速度时负载较重的话，电动机的功率应加大一挡。

2）如果也选用具有无反馈矢量控制功能的变频器，则电动机功率可不必加大。

3）如原选的直流电动机应用了弱磁调速（调节磁通Φ的调速）的话，则原选电动机功率已经偏大，异步电动机功率可不必再加大（即使为V/F控制时）。

（3）6单元由于落布单元的负载一般都偏轻，故电动机功率可不必加大。

变频器的容量主要取决于电动机的过载情况。在印染机械中，从动单元是不大会过载的，即使是主令单元，也不大会有大的过载，故变频器的容量只需与各单元的电动机功率相符即可。
