往复指令和电路详解

2023-06-24 理论教育版权反馈

【摘要】：接近开关的状态又由装在刨台下部的四个接近块接近的情况所决定，如图10-9a所示。各接近开关在不同时序中的状态如图10-9b所示。图中，接近开关被撞后的状态为“1”；复位后的状态为“0”。

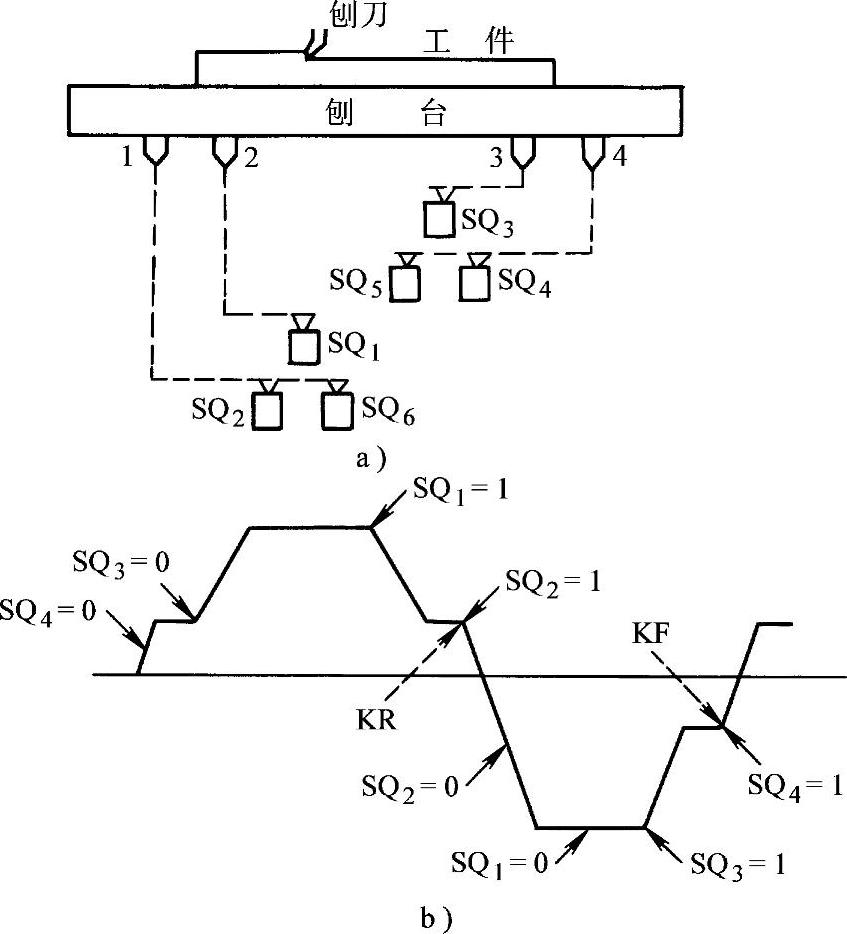

1.往复指令刨台在往复周期中，实现速度变化的指令信号，是由刨台下面专用的双稳态接近开关（行程开关）的状态得到的。接近开关的状态又由装在刨台下部的四个接近块（相当于行程开关的挡块，分别编以1、2、3、4号）接近的情况所决定，如图10-9a所示。图中，为了直观起见，仍用行程开关和挡块来表示。SQ₁～SQ₂是用来决定刨台的运行情况的，SQ₅、SQ₆则是极限开关，用于对刨台极限位置的保护。

各接近开关在不同时序中的状态如图10-9b所示。图中，接近开关被撞后的状态为“1”；复位后的状态为“0”。

2.刨台运动的控制电路

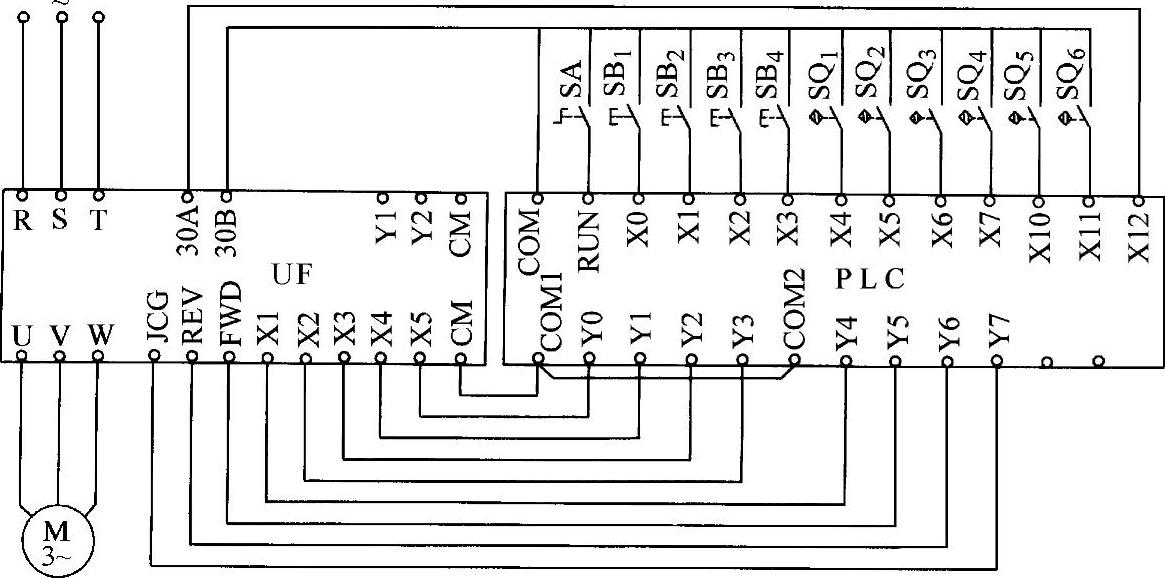

由于龙门刨床的实际控制电路，除刨台的往复运动外，还必须考虑刨台运动与横梁、刀架之间的配合等等，故控制电路以采用PLC较为方便，本节将只涉及刨台在往复周期中的切换控制，且假设刨削速度只有一挡（实际为多挡），其控制电路如图10-10所示。
