取水泵站在水厂中也叫一级泵站，其作用是把水源的水吸入到净水池。

1.取水泵站的特点在多数情况下，水源常常是大江大河，其水面的水位会随季节而变化，如图8-14所示。以长江为例，冬季水位和夏季水位之间相差达20余米。

水源水位的变化将导致静态扬程H_A的变化：冬季的水位较低，静态扬程H_A较大，如图8-14a所示。其管阻特性如图8-15中的曲线①所示。水泵在全速下运行（n_L=n₁）时，扬程特性如曲线⑤所示，工作点为B点，流量为Q₁。

夏季的水位较高，静态扬程H_A较小，如图8-14b所示。其管阻特性如图8-15中的曲线④所示。在水泵全速运行的情况下，工作点为C点，流量为Q₄，比Q₁大得多。

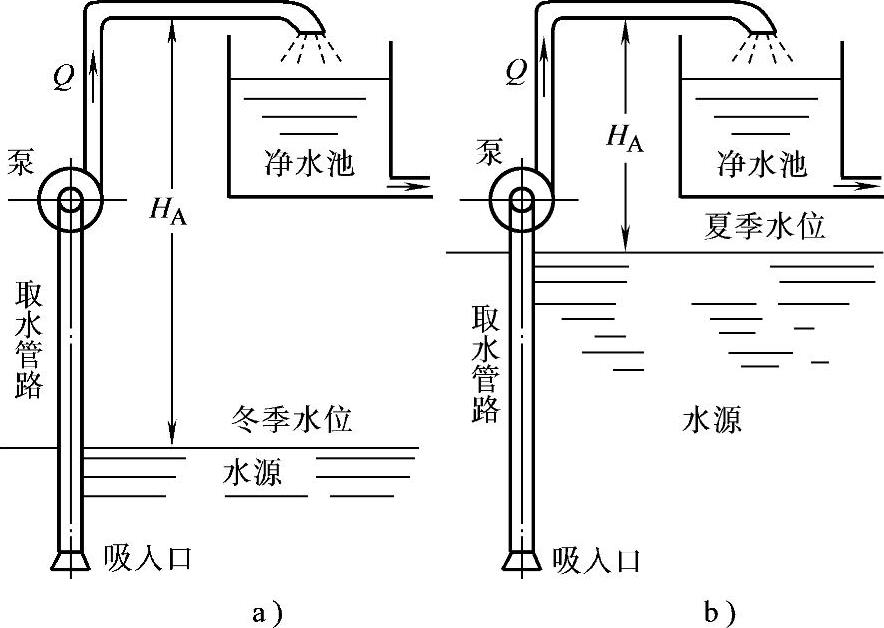

图8-14 取水泵站的特点

a）冬季 b）夏季

2.净水池的进、出水特点

（1）进水流量由于大江大河水面的水位在一年之中是随时在变化的，静态扬程H_A和相应的管阻特性也同时变化，如图8-15中的曲线①、②、③、④所示，所以净水池进水流量的大小也是随季节而变化的。但这是指整年而言的，在较短时间（一个月或若干天）内，水源的水位及管道中的进水流量还是相对稳定的。

（2）出水流量从净水池到向用户供水的清水池之间，还有很多中间环节，进行各种清洁和消毒等处理，所以净水池的出水流量虽然和用户的用水流量有关，但反映比较缓慢。

可见，净水池的进水流量和出水流量是各自按不同的规则变化的。
