【摘要】：即按纸盆的外沿未压入固定胶圈的直径算，习惯上对扬声器的口径用英寸表示。我们使用的尺子多是米制，测量纸盆直径为多少厘米，除以2.54就是英寸，因为1in=2.54cm。椭圆形扬声器，其尺寸的测量，则以椭圆外沿的短轴直径和长轴直径表示，例如，6in×9in，即短轴直径6in，长轴直径9in。图7-13 扬声器的尺寸

1.扬声器的种类

扬声器俗称喇叭，是电声换能器件，在电声领域很常见。扬声器的种类繁多，而且价格相差很大。

1）按换能原理，可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中。

2）按频率范围，可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。

3）按纸盆形状，可分为圆形扬声器、椭圆形扬声、锥形扬声器和球顶形扬声器。

4）按音圈阻抗，可分为低阻抗扬声器和高阻抗扬声器。

2.扬声器的结构

动圈式扬声器主要由三部分组成：振动系统（包括锥形纸盆、音圈和定心支片等）、磁路系统（包括永久磁铁、导磁板和导磁柱等）和辅助系统（包括盆架、接线板、压边和防尘罩等）。

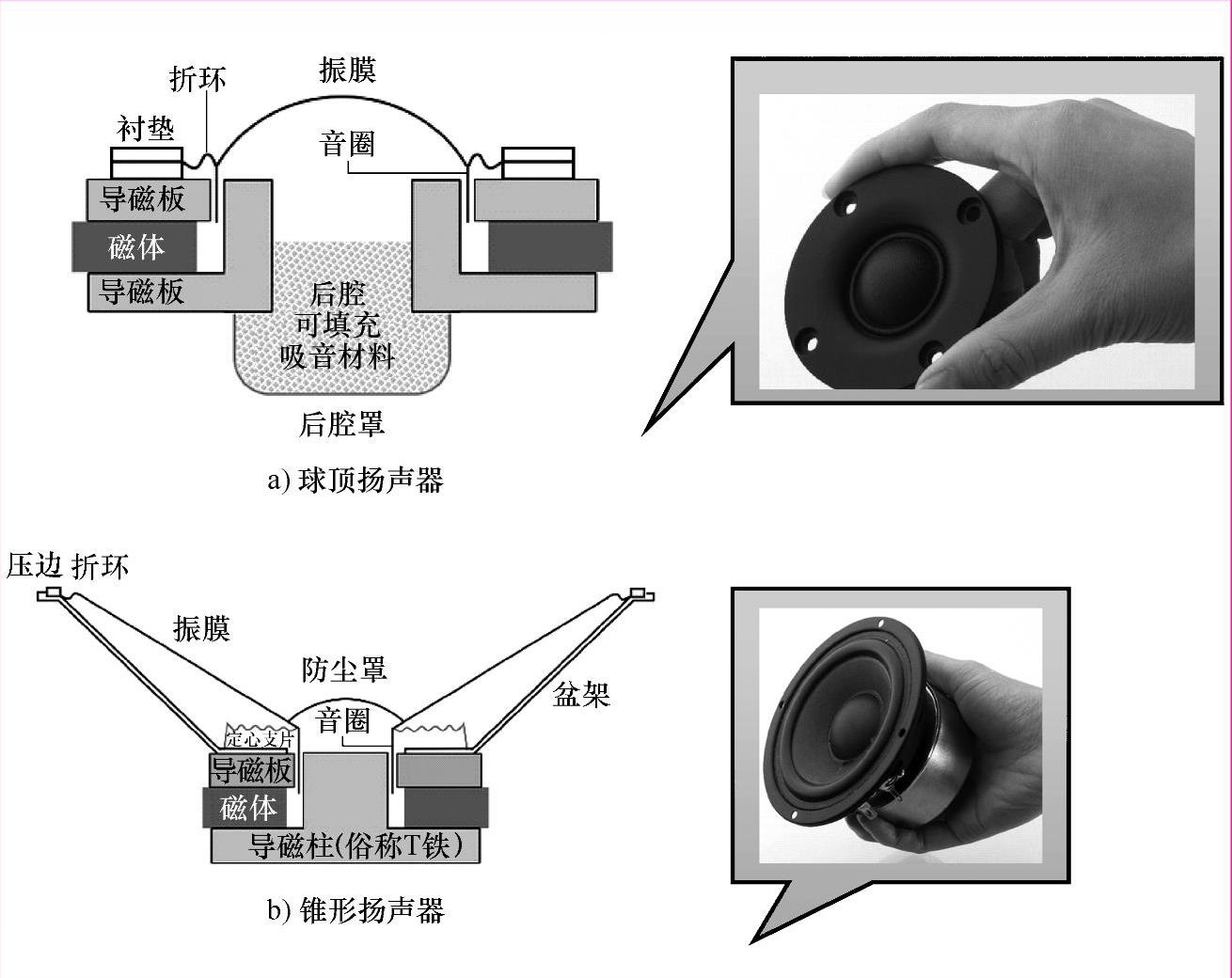

球顶扬声器和锥形扬声器的基本结构如图7-11所示，它们的共同点是利用导磁板和导磁柱建立磁隙，让音圈悬浮于磁隙中，当音圈通电之后，便会与永磁体产生作用力开始驱动振膜发声。

3.扬声器的特点

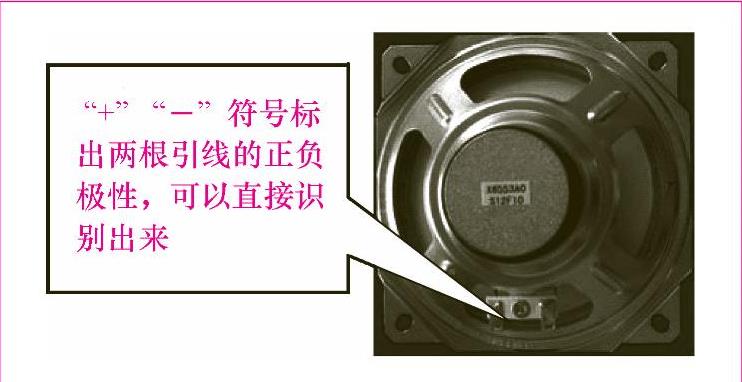

1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性；多只扬声器同时使用时，应注意引脚的极性，如图7-12所示。
