游标万能角度尺的分析介绍
【摘要】：游标万能角度尺用于直接测量各种平面角。游标万能角度尺有Ⅰ型和Ⅱ型两种形式，其测量范围和分度值见表7-2。表7-2 游标万能角度尺测量范围和分度值图7.7.4 快捷工具条图7.7.3所示的“焊接表”对话框的部分选项说明：1.Ⅰ型游标万能角度尺Ⅰ型游标万能角度尺的结构见图7-36。同理也可得到分度值为2′和10′的游标万能角度尺的读数原理。
游标万能角度尺用于直接测量各种平面角。游标万能角度尺有Ⅰ型和Ⅱ型两种形式，其测量范围和分度值见表7-2。

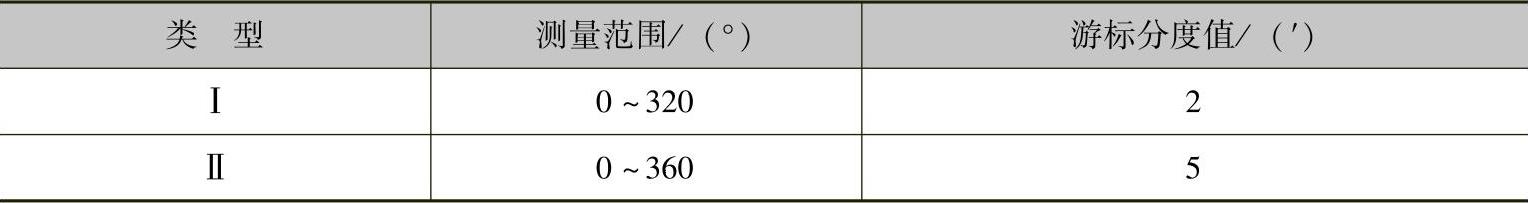

表7-2 游标万能角度尺测量范围和分度值
1.Ⅰ型游标万能角度尺
Ⅰ型游标万能角度尺的结构见图7-36。
1）Ⅰ型宇标万能角度尺是由主尺和游标两部分组成，其读数原理与游标卡尺相似，不同的是游标卡尺的读数是长度单位值，而游标万能角度尺的读数是角度单位值。所以，游标万能角度尺是利用游标原理进行读数的一种角度量具。
图7-37所示为Ⅰ型游标万能角度尺的主尺和游标，主尺两条刻线间的角度值为1°，主尺的23格与游标上的12格相等。那么游标每1格的角度值为

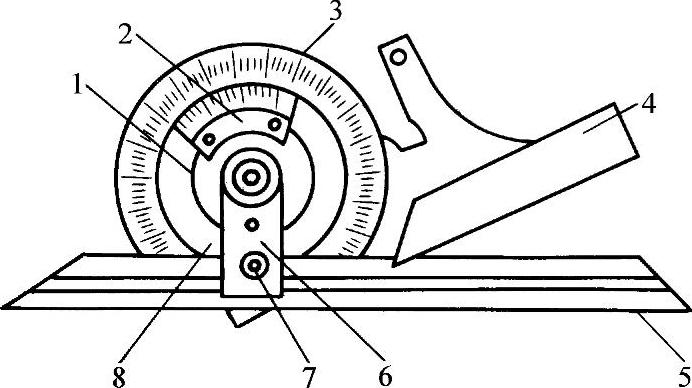

图7-36 Ⅰ型游标万能角度尺
1—主尺 2—直角尺 3—游标 4—基尺 5—扇形板 6—支架 7—直尺
23°/12=（60′×23）/12=115′
这样主尺两格与游标1格的差值为
2°-115′=120′-115′=5′
这就是分度值为5′的游标万能角度尺的读数原理。同理也可得到分度值为2′和10′的游标万能角度尺的读数原理。
图7-37 游标万能角度尺读数原理
2）Ⅰ型游标万能角度尺的读数方法与游标卡尺相似，其读数步骤为：先读度（°），再读分（′），最后将两数值相加得到整个读数。如图7-37所示，可先读出度（°）值，从主尺上可见为26°；再读分（′）值，图中游标和主尺对准的那条线为30′，最后两数值相加，即为26°+30′=26°30′。
3）Ⅰ型游标万能角度尺可以测量0°～320°范围的任何角度。当测量0°～50°之间的角度时，将被测件置于基尺和直尺的测量面之间（图1-38a）；当测量50°～140°之间的角度时，应取下直尺和支架，并将直角尺下移，把被测件置于基尺和直角尺之间（图7-38b）；当测量140°～230°之间的角度时，也要取下直尺和支架，但应将直角尺上移，直到直角尺上短边和长边的交界点与基尺的尖端

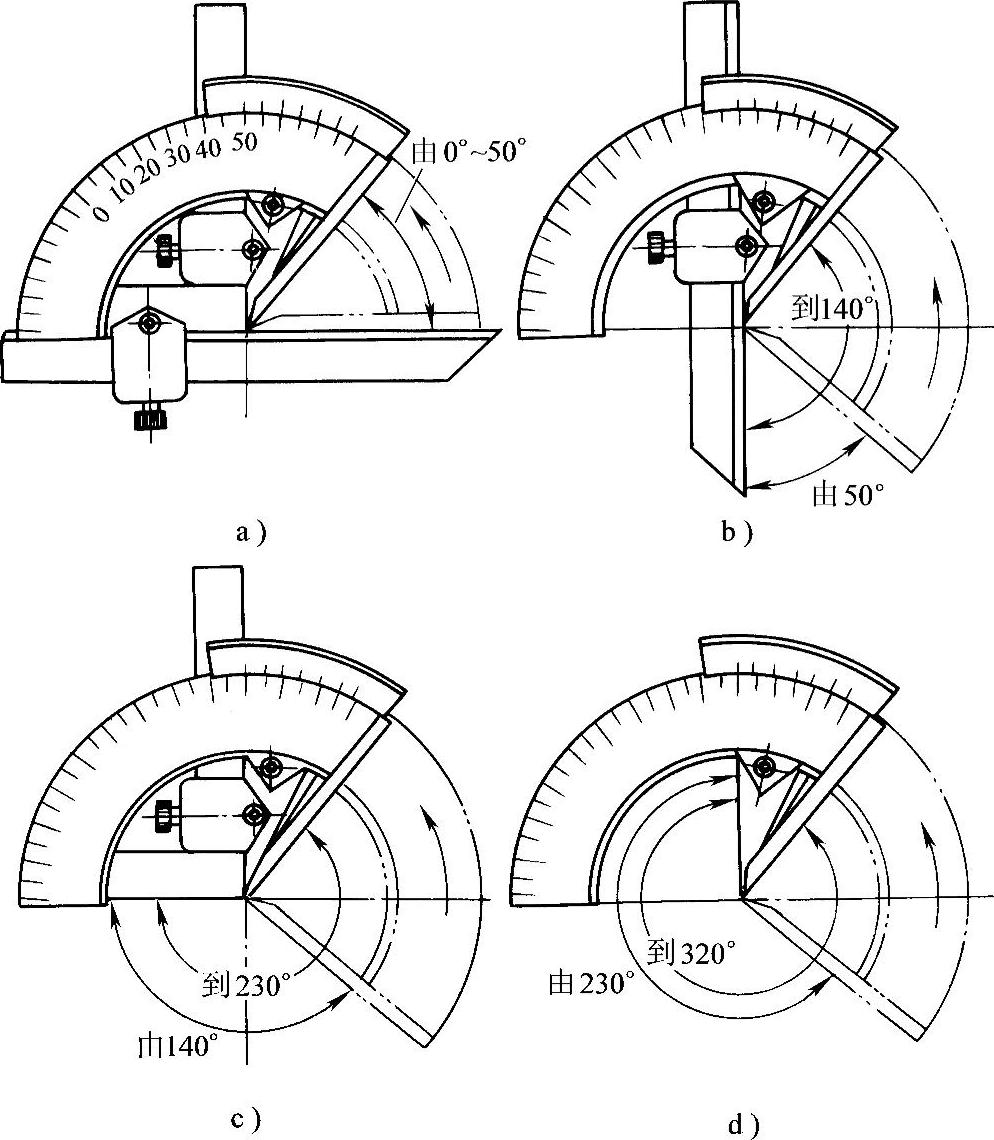

图7-38 Ⅰ型游标万能角度尺的使用方法
对齐为止，然后把直角尺和基尺的测量面靠在被测件的表面上进行测量（图7-38c）；当测量230°～320°之间的角度时，取下直角尺和支架后即可直接用基尺和扇形板的测量面进行测量（图7-38d）。
2.Ⅱ型游标万能角度尺
Ⅱ型游标万能角度尺的结构，如图7-39所示。

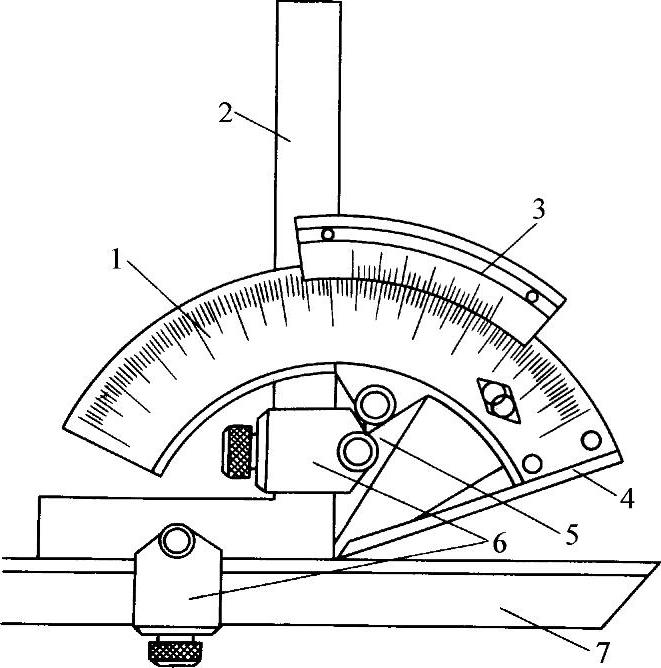

图7-39 Ⅱ型游标万能角度尺的结构
1—转盘 2—游标 3—尺身 4—基尺 5—直尺 6—连杆 7—固定螺钉 8—螺母
1）Ⅱ型游标万能角度尺的读数原理和读数方法与Ⅰ型游标万能角度尺相同，只不过这种角度尺的游标在尺身的下面，并且具有长达300mm的直尺，很适合测量大型工件的角度。
2）Ⅱ型游标万能角度尺使用方便，单用尺身与直尺的配合，便可测出0°～360°范围内的各种角度，如图7-40和图7-41所示。

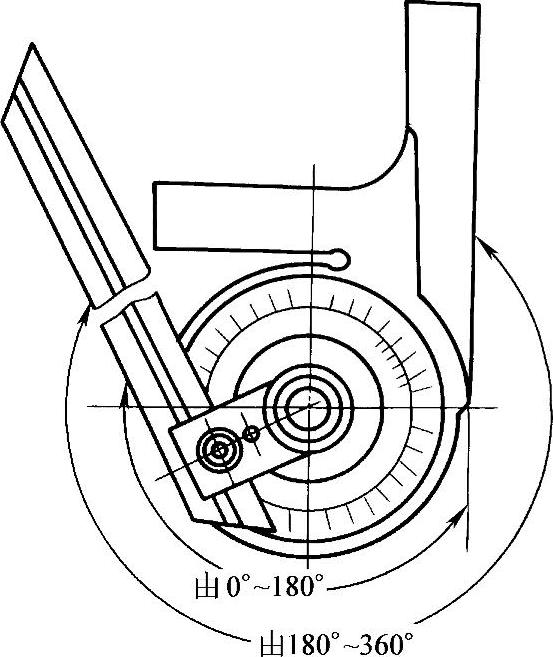

图7-40 Ⅱ型游标万能角度尺的使用方法（一）
3.游标万能角度尺的维护保养
1）使用前，要擦净游标万能角度尺和被测体，并检查游标万能角度尺测量面是否生锈和碰伤，活动件是否灵活、平稳，能否固定在规定的位置上。
2）应将游标的零线对准尺身的零线，游标的尾线对准尺身相应刻线，再拧紧固定螺钉。
3）测量工件时，应先调整好基尺或直尺的位置，并用连杆上的螺钉紧固。再松动螺母，移动尺身作调整，直到要求位置为止。
4）测量完毕后，松开各紧固件，取下直尺等元件，然后擦净，涂防锈油，装入专用盒内。

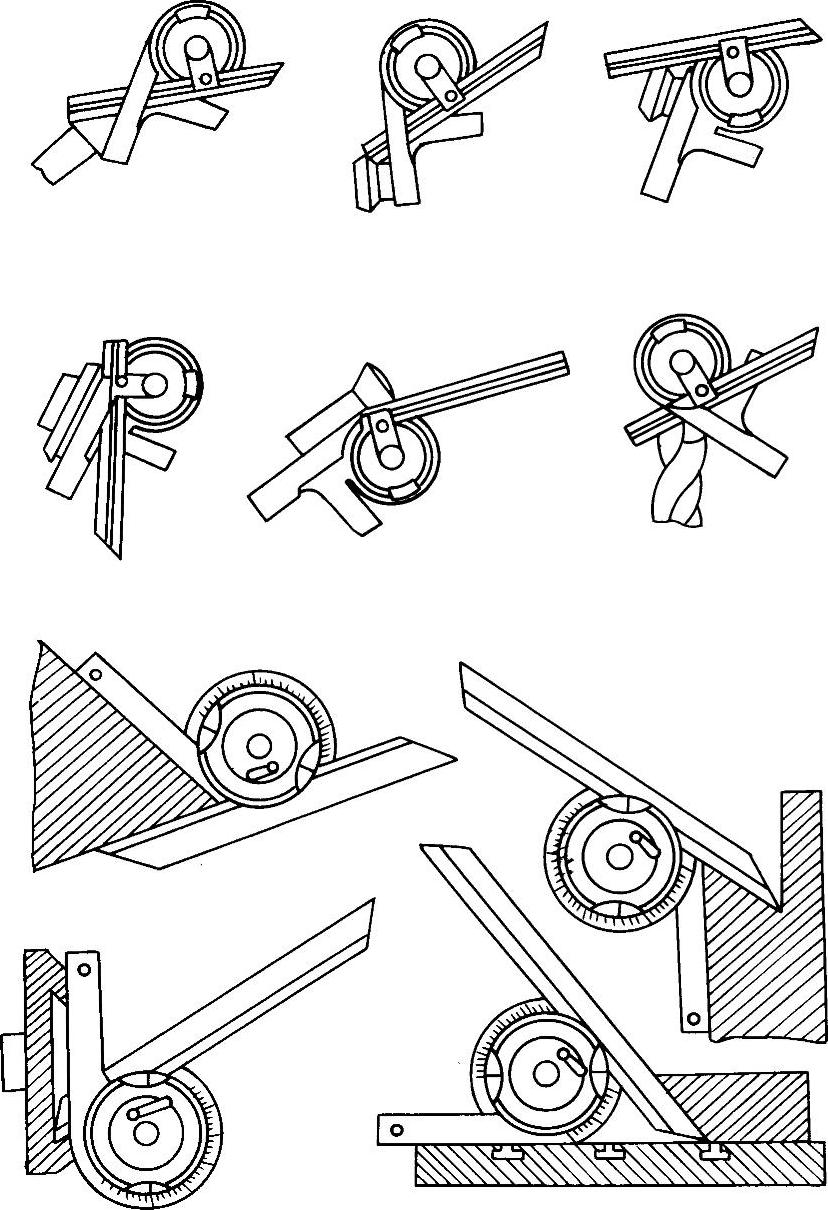

图7-41 Ⅱ型游标万能角度尺的使用方法（二）
