在零件模型中如果含有系列零件设计表，就可以在工程图中插入此表格，并显示零件模型中的所有配置。在工程图中插入系列零件设计表时，可以用字母或代表性的名称来表示表格和视图中的尺寸，而不用显示数值例如，在表格中将“D1@草图1”用“A”表示；在视图中将对应的尺寸也用“A”表示，而不用显示尺寸值。下面讲解在工程图中插入系列零件设计表的一般操作步骤。

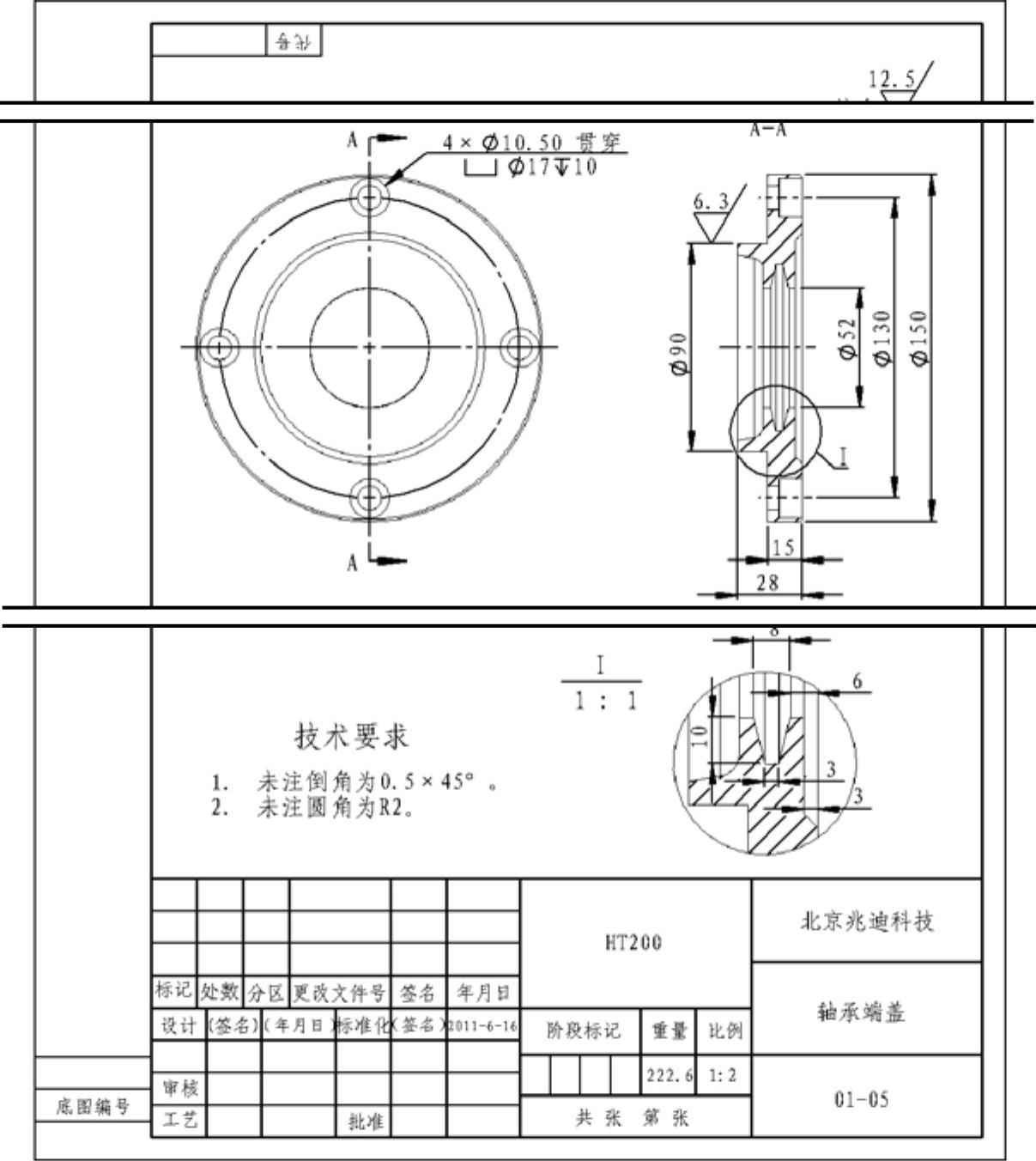

Step1.打开工程图文件D：\sw13.5\work\ch07\ch07.03\ch07.03.03\shell_bearing.SLDDRW，如图7.3.21所示。

Step2.插入系列零件设计表。先单击工程图中的主视图，然后选择下拉菜单命令，完成系列零件设计表的插入，拖动表格至图7.3.22所示的位置。

图7.3.21 工程图文件

图7.3.22 插入系列零件设计表

Step3.编辑表格。

（1）在工程图中双击系列零件设计表，系统将打开该工程图的零件模型并激活系列零件设计表。

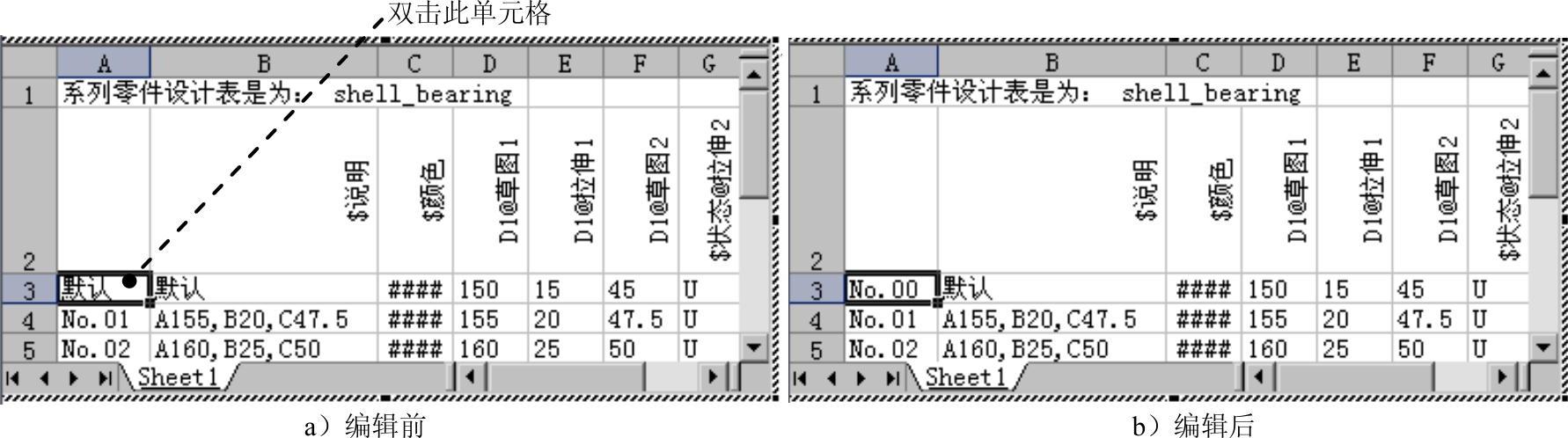

（2）编辑单元格。双击图7.3.23a所示的单元格，输入文字“No.00”，即将默认配置的名称改为“No.00”，结果如图7.3.23b所示。

图7.3.23 编辑单元格

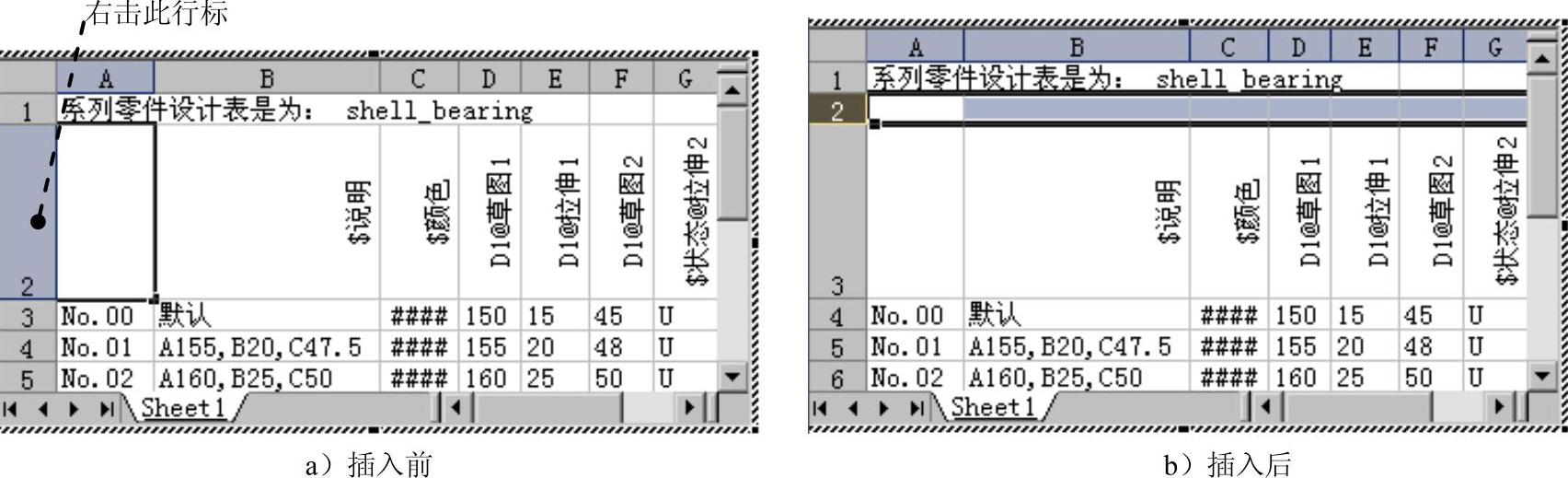

（3）插入行。右击设计表中第二行（标题行）的行标“2”，如图7.3.24a所示，在弹出的快捷菜单中选择命令，此时在所选行上面插入图7.3.24b所示的新行。

图7.3.24 插入行

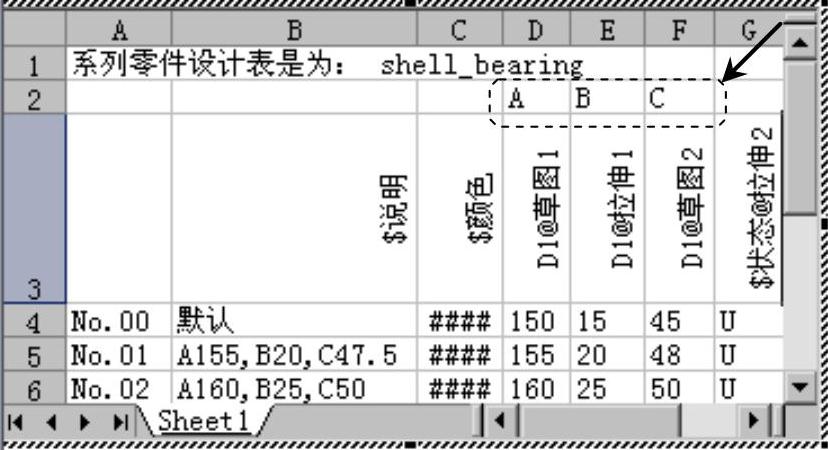

（4）在新行中添加图7.3.25所示的文字。其中在第2行的第“D”列中输入“A”，第“E”列输入“B”，第“F”列输入“C”。

图7.3.25 在新行中添加文字

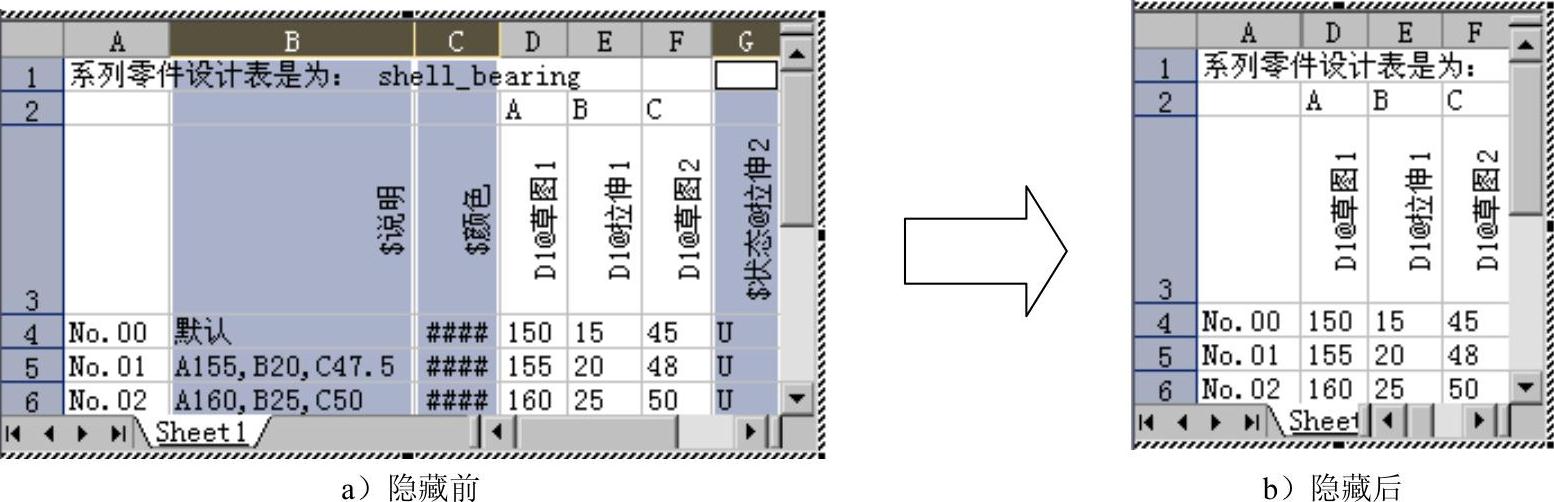

（5）隐藏列。按住Ctrl键，分别选取列标“B”、“C”和“G”，如图7.3.26a所示，然后右击，在弹出的快捷菜单中选择命令，结果如图7。3.26b所示。

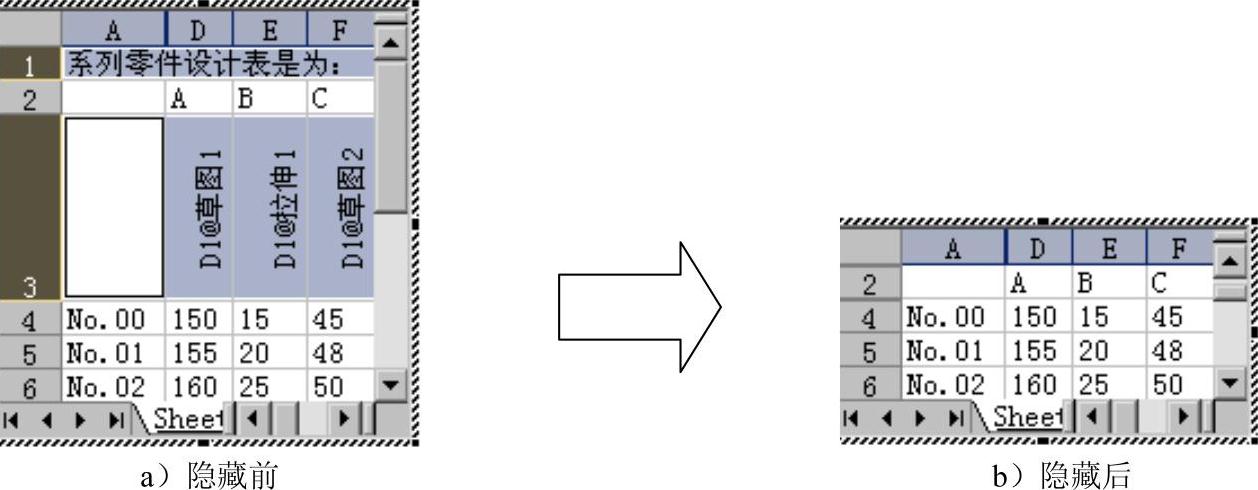

（6）隐藏行。按住Ctrl键，分别选取行标“1”和“3”，如图7.3.27a所示，在弹出的快捷菜单中选择命令，隐藏后的结果如图7.3.27b所示。

图7.3.26 隐藏列

图7.3.27 隐藏行

（7）设置单元格格式。在设置前先将表格拖动至图7.3.27b所示大小，然后选中图7.3.27b所示的所有单元格（从一个对角拖动到另一个对角或直接在表格左上角单元格单击），右击，在弹出的快捷菜单中选择命令，系统弹出“单元格格式”对话框，在选项卡内设置文本的“水平对齐”和“垂直对齐”均为“居中”，在选项卡内设置字体为“仿宋_GB2312”，字号为“14”，在选项卡内设置边框的“外边框”为粗实线，“内部”采用细实线，设置完成后，单击按钮，退出单元格设置。

（8）设置行高。按住Ctrl键，选取表格中的四行，然后右击，在弹出的快捷菜单中选择命令，在弹出的“行高”对话框中，输入行高值20.0，单击按钮，完成行高设置。

（9）设置列宽。按住Ctrl键，选取表格中的四列，单击右键，在弹出的快捷菜单中选择命令，在弹出的“列宽”对话框中的文本框中输入列宽值10.0，最后结果如图7.3.28所示。

（10）在空白处单击，关闭系列零件设计表，保存零件模型后，关闭模型文件。

图7.3.28 设置单元格格式

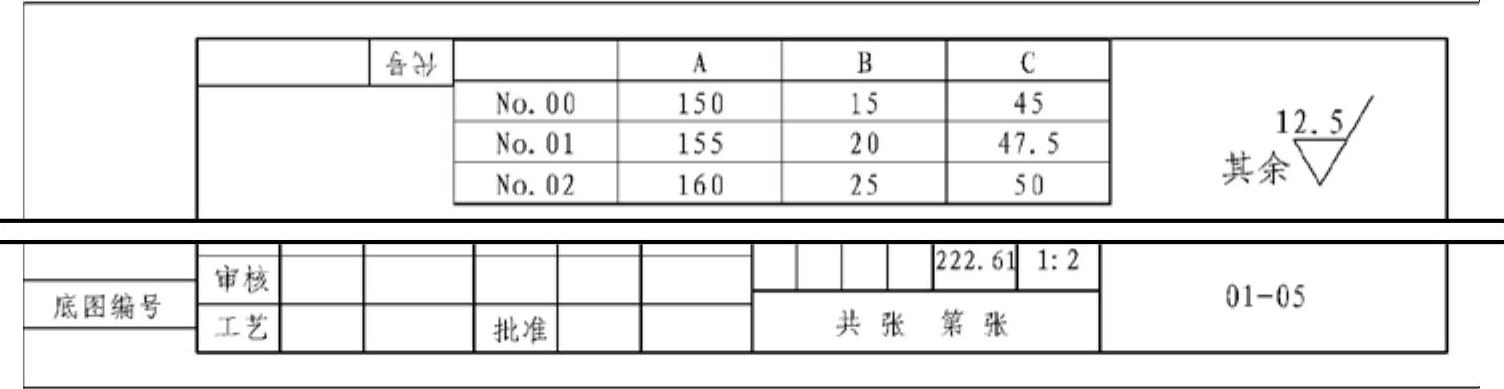

Step4.切换到工程图环境，在菜单栏中单击按钮，重新建模，然后将表格调整至图7.3.29所示的位置。

图7.3.29 切换到工程图

说明：在工程图中右击系列零件设计表，在弹出的快捷菜单中选择命令，系统弹出图7.3.30所示的“OLE对象属性”对话框，更改对话框中的数值可调整设计表的大小，其中对话框中的三个数值是相关联的，更改其中的一个值，其他两个值也会发生相应的变化，从而保证表格按比例缩放。

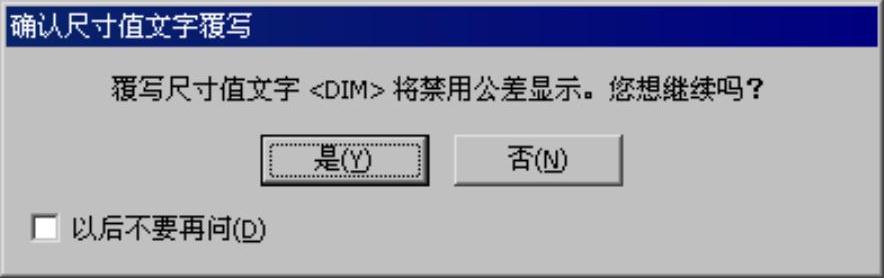

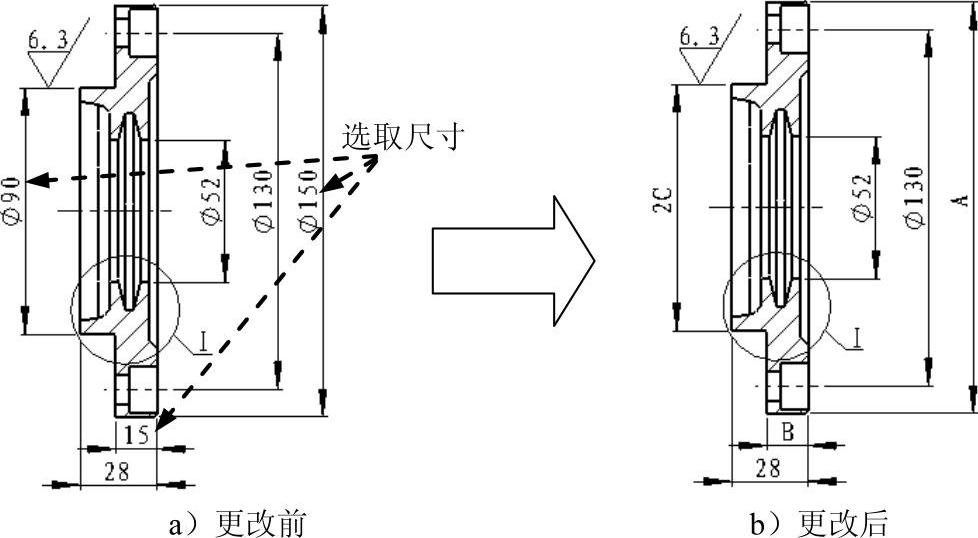

Step5.更改尺寸文字。单击图7.3.31a所示的尺寸“Ø150”，系统弹出图7.3.32所示的“尺寸”对话框，在区域的文本框中输入“A”来替代原有值，此时系统弹出图7.3.33所示的“确认尺寸值文字覆写”提示框，选中复选框，单击按钮，单击按钮，完成尺寸文字的更改；参照以上步骤，分别更改尺寸“15”为“B”，“Ø90”为“C”，更改后如图7.3.31b所示。
