齿轮传动的分类与应用场景
【摘要】：齿轮传动的种类很多，一般按齿轮形状和齿轮工作条件进行分类。重要的齿轮传动都采用闭式传动，如减速器齿轮、机床变速箱中的齿轮。故只适于低速或不太重要的传动及需要经常拆卸更换齿轮的场合。如压力机传动齿轮、建筑搅拌机上的齿轮及机床的交换齿轮等。
齿轮传动的种类很多，一般按齿轮形状和齿轮工作条件进行分类。
1.按齿轮形状分类
（1）圆柱齿轮传动 圆柱齿轮传动如图5-11中a、b、c所示，均用于两平行轴间的传动。如要将回转运动变为直线运动时，可用齿轮齿条啮合后齿轮传动，如图5-11e所示。对于要求结构紧凑的，可采用内啮合传动，如图5-11d所示。要求传动较平稳、承载能力较大的，可采用图5-11b、c所示的圆柱斜齿轮和人字齿轮。

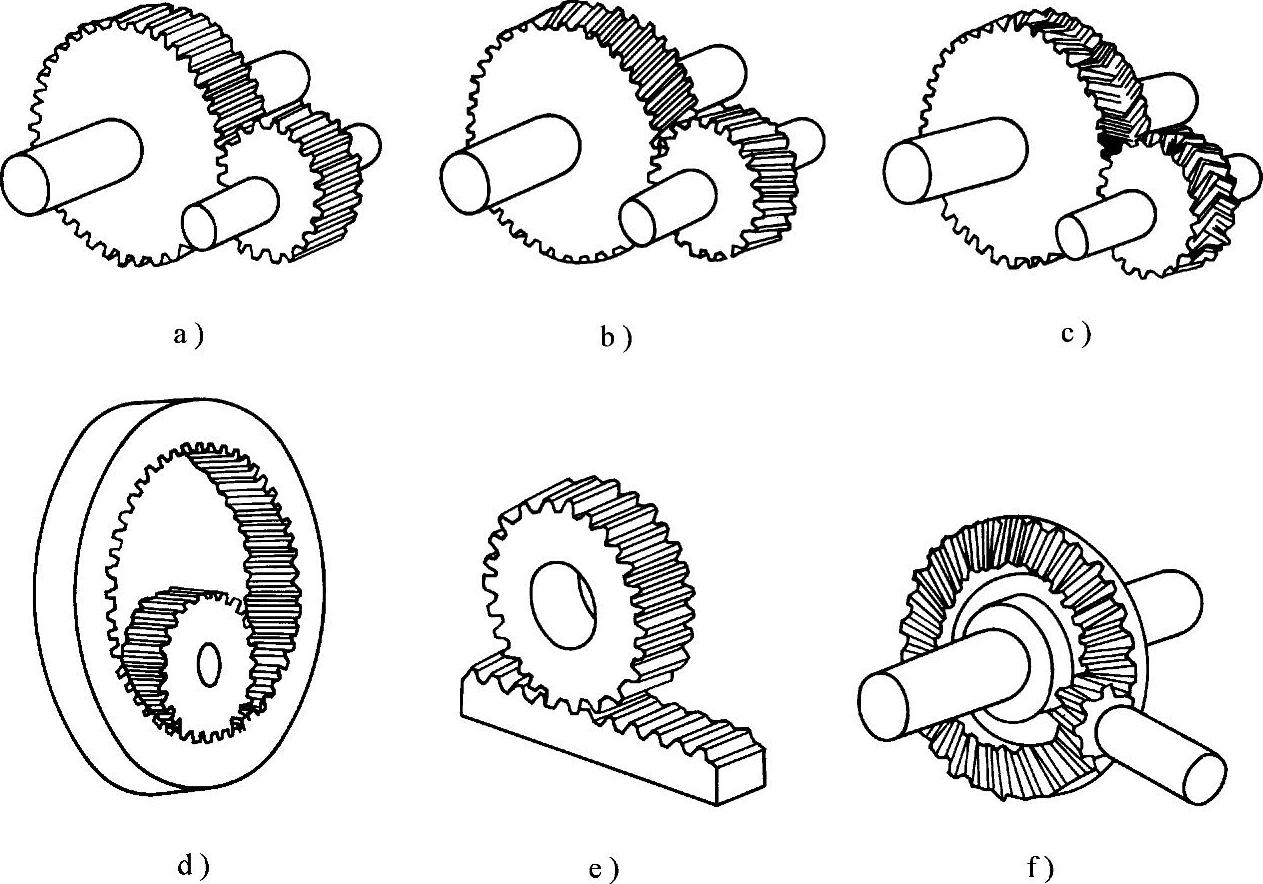

图5-11 齿轮传动分类
a）圆柱直齿轮传动 b）圆柱斜齿轮传动 c）人字齿轮传动 d）内啮合传动 e）齿轮齿条传动 f）锥齿轮传动
（2）锥齿轮传动 锥齿轮传动如图5-11f所示，这种情形常用于两轴相交的齿轮传动，其中两轴垂直相交较为常见。
2.按齿轮传动的工作条件分类
（1）闭式齿轮传动 闭式齿轮传动是指齿轮安装在封闭的刚性箱体内，因此润滑及维护条件较好，齿轮精度较高。重要的齿轮传动都采用闭式传动，如减速器齿轮、机床变速箱中的齿轮。
（2）开式齿轮传动 开式齿轮传动的齿轮一般都是外露的，支承系统（即轴承支架）的刚性较差，且工作时易落入灰尘杂质，润滑不良，轮齿易磨损。故只适于低速或不太重要的传动及需要经常拆卸更换齿轮的场合。如压力机传动齿轮、建筑搅拌机上的齿轮及机床的交换齿轮等。
（3）半开式齿轮传动 半开式齿轮传动介于上述两者之间，一般将传动齿轮浸入油池内，上面仅装有简单的防护罩。
