1.平行度、垂直度和倾斜度

Stage1.标注平行度

Step1.打开工程图文件D：\sw13.5\work\ch06\ch06.06\ch06.06.02\01\hardware.SLDDRW。

Step2.选择下拉菜单命令，系统弹出“形位公差”对话框和“属性”对话框。

Step3.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选取“平行”选项。在文本框中输入公差值0.001，在文本框中输入基准“A”。

Step4.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step5.放置形位公差符号。选取图6.6.15所示的边线，再选择合适的位置单击以放置形位公差，结果如图6.6.16所示。

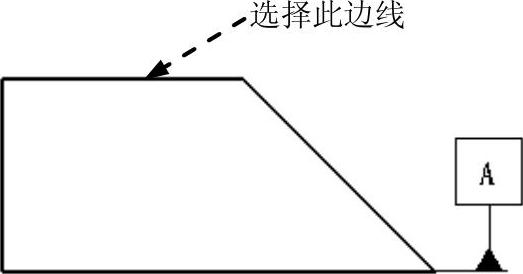

图6.6.15 选取放置边

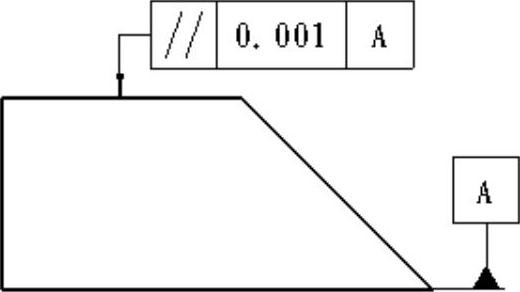

图6.6.16 “平行度”形位公差

Stage2.标注垂直度

Step1.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选取“垂直”选项。在文本框中输入公差值0.001，在文本框中输入基准“A”。

Step2.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step3.放置形位公差符号。选取图6.6.17所示的边线，在合适的位置单击以放置形位公差，结果如图6.6.18所示。

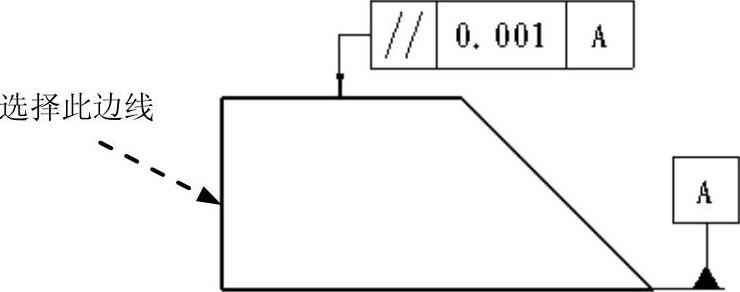

图6.6.17 选取放置边

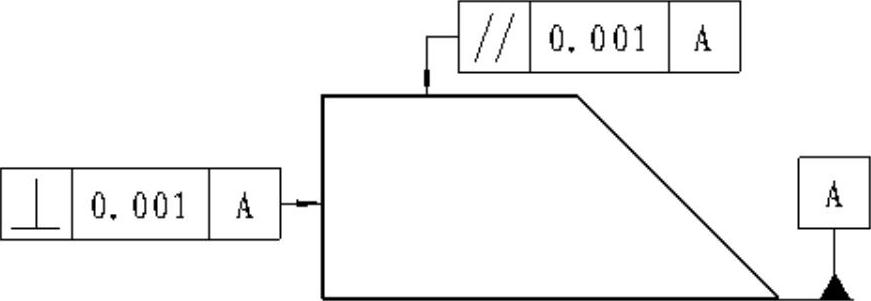

图6.6.18 “垂直度”形位公差

Stage3.标注倾斜度

Step1.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选择“尖角性”选项。在文本框中输入公差值0.001，在文本框中输入基准“A”。

Step2.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step3.放置形位公差符号。选取图6.6.19所示的边线，在合适的位置单击以放置形位公差，结果如图6.6.20所示。

Step4.单击“形位公差”对话框中的“完成”按钮（或单击“属性”对话框中的按钮），完成标注形位公差。

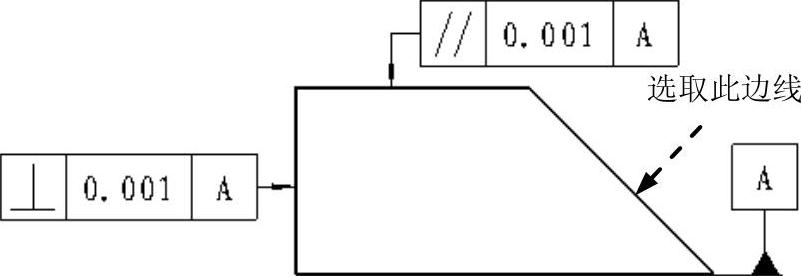

图6.6.19 选取放置边

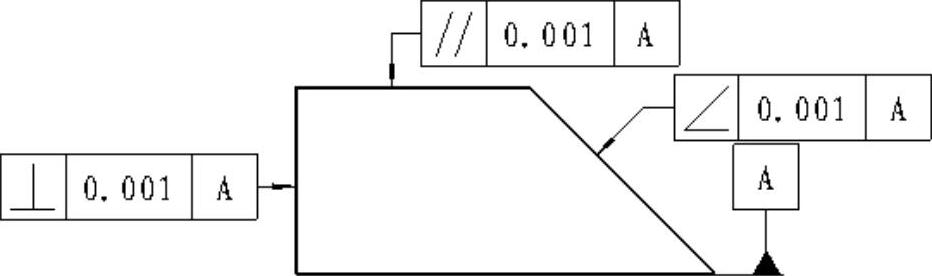

图6.6.20 “倾斜度”形位公差

2.位置度、同轴度和对称度

Stage1.标注位置度

Step1.打开工程图文件D：\sw13.5\work\ch06\ch06.06\ch06.06.02\02\location.SLDDRW。

Step2.选择下拉菜单命令，系统弹出“形位公差”对话框和“属性”对话框。

Step3.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选取“定位”选项。在文本框中单击，再单击“直径”按钮；输入公差值0.02，在文本框中输入基准“B”。

Step4.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step5.放置形位公差符号。选取图6.6.21所示的边线，再选取合适的位置单击以放置形位公差，结果如图6.6.22所示。

Step6.单击“形位公差”对话框中的“完成”按钮（或单击“属性”对话框中的按钮），完成标注形位公差。

图6.6.21 选取放置边

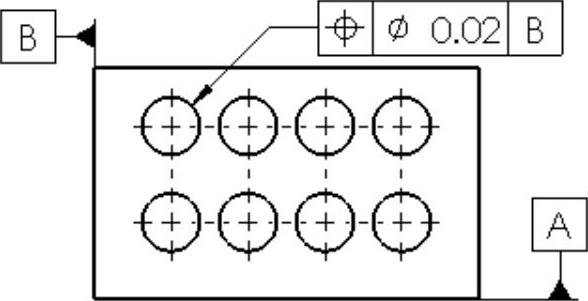

图6.6.22 “位置度”形位公差

Stage2.标注同轴度

Step1.打开工程图文件D：\sw13.5\work\ch06\ch06.06\ch06.06.02\02\spindle.SLDDRW。

Step2.选择下拉菜单命令，系统弹出“形位公差”对话框和“属性”对话框。

Step3.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选取“同心”选项。在文本框中输入公差值0.001，在区域单击按钮在弹出的列表下的文本框中输入基准“A”，在下的文本框中输入基准“B”。

Step4.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step5.放置形位公差符号。选取图6.6.23所示的尺寸界线以放置形位公差，拖动形位公差符号的框体至图6.6.24所示的位置。

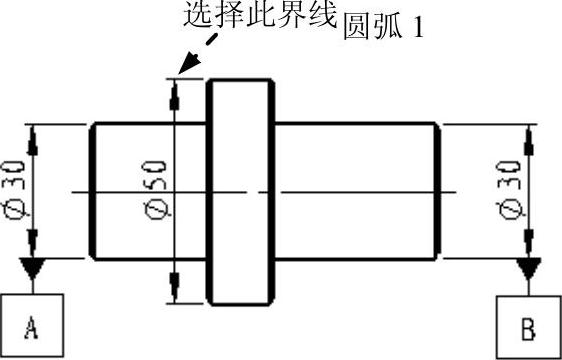

图6.6.23 选取放置边

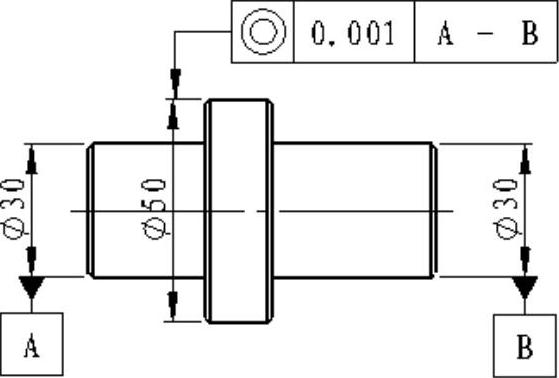

图6.6.24 “同轴度”形位公差

Step6.单击“形位公差”对话框中的“完成”按钮（单击“属性”对话框中的按钮），完成标注形位公差。

Stage3.标注对称度

Step1.打开工程图文件D：\sw13.5\work\ch06\ch06.06\ch06.06.02\02\symmetry.SLDDRW。

Step2.选择下拉菜单命令，系统弹出“形位公差”对话框和“属性”对话框。

Step3.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉菜单中选择“对称”选项。在文本框中输入公差值0.03，在文本框中输入基准“A”。

Step4.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step5.放置形位公差符号。选取图6.6.25所示尺寸界线，以放置形位公差，如图6.6.26所示。

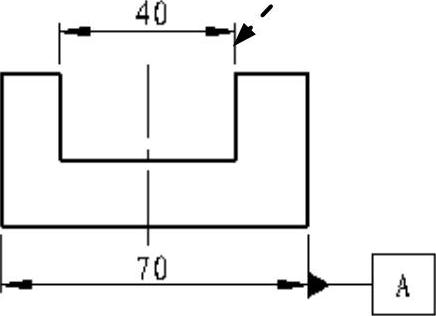

图6.6.25 选取放置边

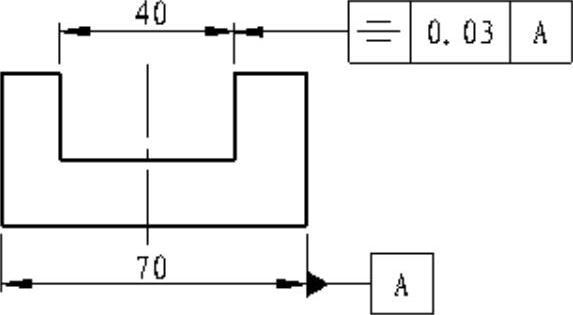

图6.6.26 “对称度”形位公差

Step6.单击“形位公差”对话框中的“完成”按钮（或单击“属性”对话框中的按钮），完成标注形位公差。

3.圆跳动、全跳动

Stage1.标注圆跳动

Step1.打开工程图文件D：\sw13.5\work\ch06\ch06.06\ch06.06.02\03\spindle.SLDDRW。

Step2.选择下拉菜单命令，系统弹出“形位公差”对话框和“属性”对话框。

Step3.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选取“环向跳动”选项。在文本框中输入公差值0.004，在区域单击按钮，在弹出的列表下的文本框中输入基准“A”，在下的文本框中输入基准“B”。

Step4.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step5.放置形位公差符号。选取图6.6.27所示的边线以放置形位公差，结果如图6.6.28所示。

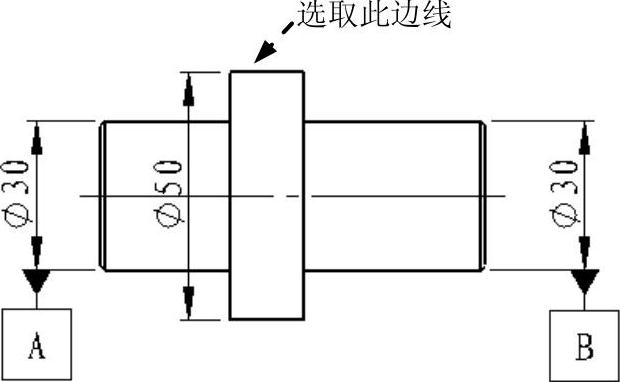

图6.6.27 选取放置边

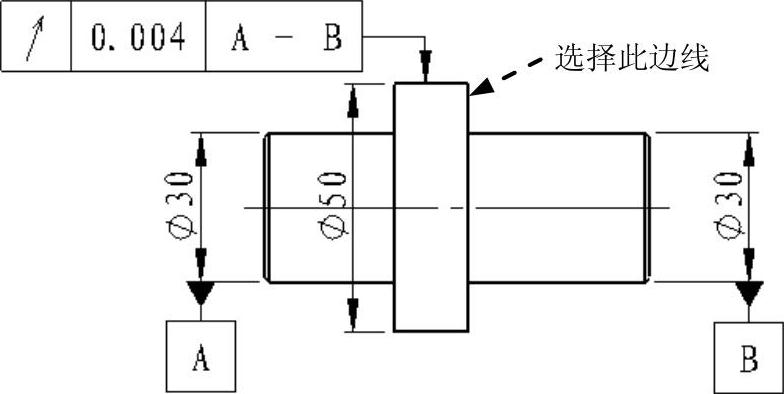

图6.6.28 “圆跳动”形位公差

Stage2.标注全跳动

Step1.定义形位公差。在“属性”对话框中单击区域的按钮，在其下拉列表中选取“全跳动”选项。在文本框中输入公差值0.004，在文本框中输入基准“A”。

Step2.定义引线样式和引线箭头。在“形位公差”对话框的区域中依次单击、和按钮，并在其下的下拉列表中选择第二种箭头（实心箭头）。

Step3.放置形位公差符号。选取图6.6.29所示的边线，然后在合适的位置单击以放置形位公差，分别拖动形位公差符号的箭头和框体至图6.6.30所示的位置。

图6.6.29 选取放置边

图6.6.30 “全跳动”形位公差

Step4.单击“形位公差”对话框中的“完成”按钮（或单击“属性”对话框中的按钮），完成标注形位公差。
