半导体热敏电阻传感器的广泛应用
【摘要】：NTC热敏电阻主要用于温度测量或温度补偿。PTC缓变型热敏电阻主要用于在较宽的温度范围内进行温度补偿或温度测量。CTR热敏电阻主要用作温度开关、浪涌电流保护。实际应用时，将NTC热敏电阻与锰铜丝电阻并联后再与被补偿元件串联。热敏电阻广泛用于晶体管电路的温度补偿。热敏电阻用于CPU的温度测量，如图7-33所示。图7-36PTC热敏电阻应用于灯具启动保护
NTC热敏电阻主要用于温度测量或温度补偿。
PTC突变型热敏电阻主要用作温度开关、浪涌电流保护和恒温加热。
PTC缓变型热敏电阻主要用于在较宽的温度范围内进行温度补偿或温度测量。
CTR热敏电阻主要用作温度开关、浪涌电流保护。
1.温度测量
用于测量温度的热敏电阻一般结构较简单，价格较低廉。没有外面保护层的热敏电阻只能应用在干燥的地方；密封的热敏电阻不怕湿气的侵蚀，可以用在较恶劣的环境下。由于热敏电阻的阻值较大，故其连接导线的电阻和接触电阻可以忽略，使用时采用二线制即可，常用家用电器的测温，如空调、冰箱、电饭锅、电热水器等。
2.温度补偿
热敏电阻可在一定的温度范围内对某些元件进行温度补偿。例如，动圈式仪表表头中的动圈由铜线绕成，温度升高，其电阻值增大，引起测量误差，为此可在动圈回路中串入由负温度系数热敏电阻组成的电阻网络，从而抵消由于温度引起的误差。实际应用时，将NTC热敏电阻与锰铜丝电阻并联后再与被补偿元件串联。热敏电阻广泛用于晶体管电路的温度补偿。热敏电阻用于CPU的温度测量，如图7-33所示。

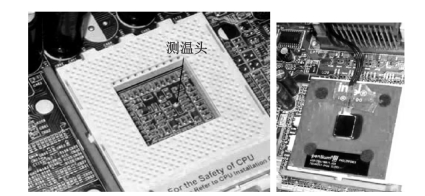

图7-33 热敏电阻用于CPU的温度测量

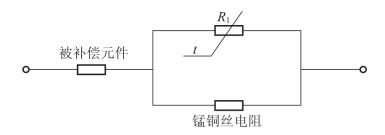

（1）NTC热敏电阻对正温度系数电阻的补偿（如图7-34所示）
图7-34 热敏电阻对正温度系数电阻补偿示意图

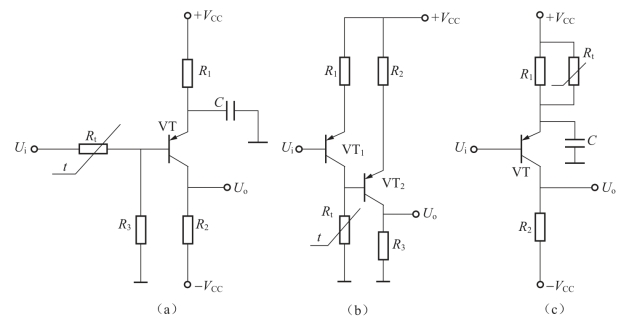

（2）热敏电阻对晶体管电路的补偿（如图7-35所示）
图7-35 热敏电阻对晶体管电路补偿示意图
3.电流浪涌保护（突变型）
节能灯及电子镇流器预热启动，如果节能灯灯丝未经预热突加高压启动，则将导致灯丝材料严重溅射，使灯管提前发黑报废，使用PTC热敏电阻，在启动时先预热灯丝1s左右，然后再加高压点亮灯管，能有效地防止灯管两端发黑，同时能防止三极管等灯具线路元件受启动瞬间大电流及高反压的冲击，使灯具寿命延长10倍以上，如图7-36所示。
图7-36 PTC热敏电阻应用于灯具启动保护
