详解热电阻温度传感器的构造形式

2023-06-24 理论教育版权反馈

【摘要】：图7-20热电阻温度传感器的结构图1.薄膜型及装配型（普通型）铂热电阻薄膜型及装配型铂热电阻的测量范围为－200℃～420℃。薄膜型铂热电阻是使用最新的薄膜技术而制造的温度传感器。图7-23端面型铂热电阻实物图4.防爆型铂热电阻防爆型铂热电阻通过特殊结构的接线盒，能把内部爆炸性混合气体受火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引起爆炸。防爆型铂热电阻的实物图如图7-24所示。

如图7-20所示为热电阻温度传感器的结构图。它主要由电阻体、绝缘管、保护套管、引线和接线盒等组成。其结构形式主要有薄膜型、装配型、铠装型、端面型和防爆型铂热电阻。

pagenumber_ebook=109,pagenumber_book=103

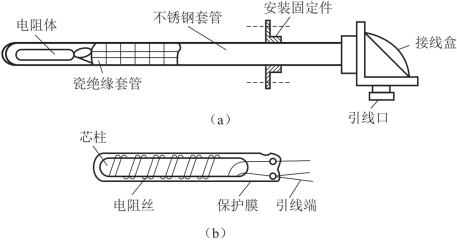

图7-20　热电阻温度传感器的结构图

1.薄膜型及装配型（普通型）铂热电阻

薄膜型及装配型铂热电阻的测量范围为－200℃～420℃。

薄膜型铂热电阻是使用最新的薄膜技术而制造的温度传感器。与其他类型的热电阻比较，此产品具有适于大批量生产、一致性好、成本低及尺寸小等特点。常用的Pt100铂电阻和Cu50铜电阻实物图如图7-21所示。

pagenumber_ebook=110,pagenumber_book=104

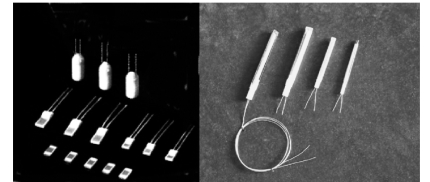

图7-21 常用Pt100铂电阻和Cu50铜电阻实物图

2.铠装型铂热电阻

铠装型铂热电阻是由感温元件（电阻体）、引线、绝缘材料和不锈钢套管等组合而成的坚实体。铠装型铂热电阻实物图如图7-22所示。

与普通型热电阻相比，铠装型有下列优点：

（1）体积小，内部无空隙，热惯性小。

（2）机械性能好，耐震抗冲击。

（3）柔软能弯曲，便于安装。

（4）使用寿命长。

pagenumber_ebook=110,pagenumber_book=104

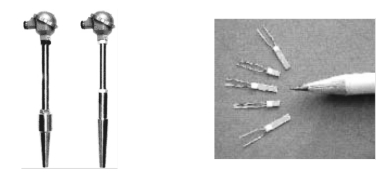

图7-22　铠装型铂热电阻实物图

3.端面型铂热电阻

端面型铂热电阻由特殊处理的电阻丝材料绕制而成，紧贴在温度计端面，它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件端面的温度。端面型铂热电阻的实物图如图7-23所示。

pagenumber_ebook=110,pagenumber_book=104

图7-23　端面型铂热电阻实物图

4.防爆型铂热电阻

防爆型铂热电阻通过特殊结构的接线盒，能把内部爆炸性混合气体受火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引起爆炸。防爆型铂热电阻的实物图如图7-24所示。

pagenumber_ebook=111,pagenumber_book=105

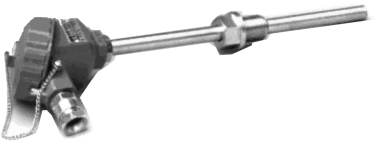

图7-24　防爆型铂热电阻实物图
