范例概述

本范例介绍了创建装配体工程图视图的过程。该工程图中包括了装配体的全剖视图、半剖视图和局部放大视图。本范例的工程图视图如图4.8.15所示。

Step1.新建一个工程图文件。

（1）选择命令。选择下拉菜单命令，系统弹出“新建SolidWorks文件”对话框。

（2）在“新建SolidWorks文件”对话框中选择“gb_a3”工程图模板，单击按钮，进入工程图环境，且在图形区左侧显示“模型视图”对话框（一）。

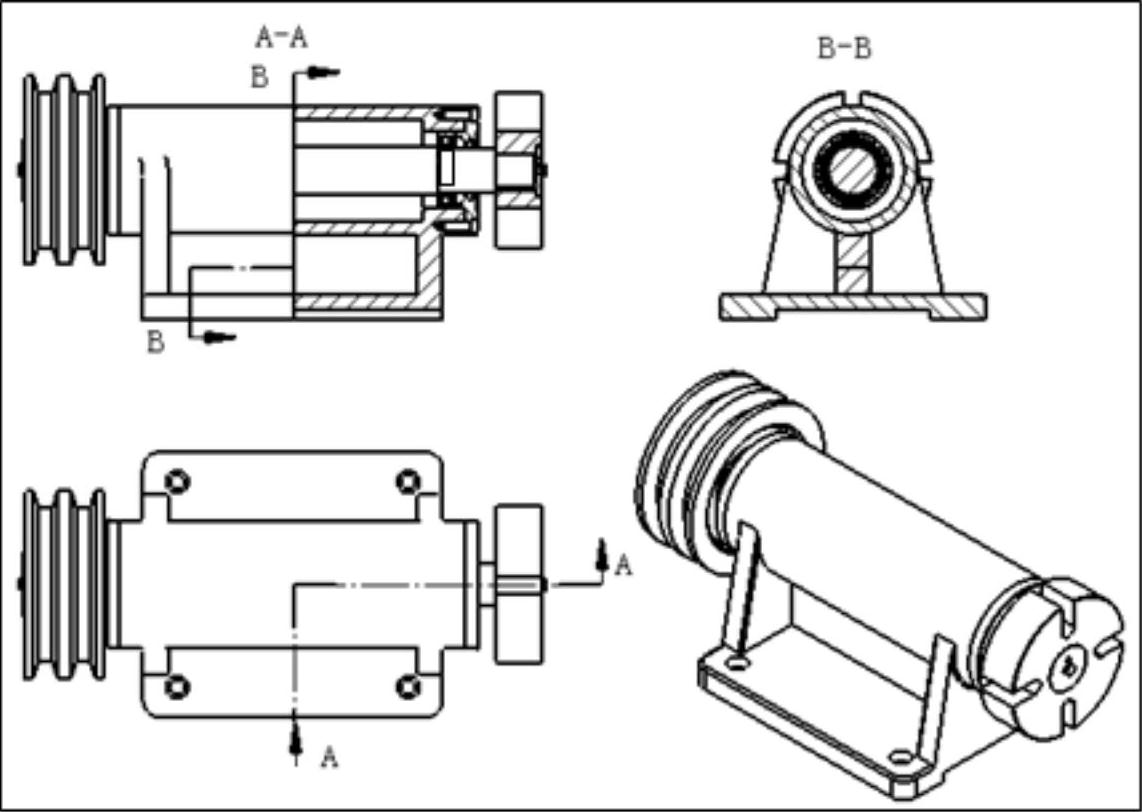

图4.8.15 创建装配体工程图视图

Step2.选择零件模型。在“模型视图”对话框中单击区域中的按钮，在系统弹出“打开”对话框的“查找范围”下拉列表中选择目录D：\sw13.5\work\ch04\ch04.08\ch04.08.04，然后选择零件模型“ex04.SLDASM”，单击按钮，系统弹出“模型视图”对话框（二）。

Step3.放置视图。在“模型视图”对话框（二）的区域中单击“上视”按钮，选中复选框，在区域中取消选中复选框；在区域中选中单选项，在其下方的列表框中选择选项，在图形区合适的位置单击放置图4.8.16所示的视图。

Step4.隐藏切边。在图形区右击刚创建的视图，在弹出的快捷菜单中选择命令，取消切边的显示，结果如图4.8.17所示。

Step5.创建半剖视图。

（1）绘制剖切线。利用草图绘制工具绘制图4.8.18所示的两条直线作为剖切线；这两条直线分别位于视图水平和竖直的中心线上。

图4.8.16 放置视图

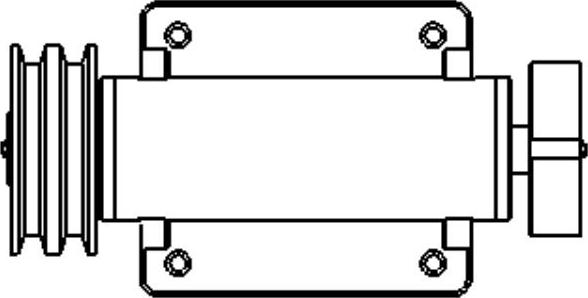

图4.8.17 隐藏切线

（2）选择命令。选择下拉菜单命令，系统弹出“剖面视图”对话框。在该对话框中选择选项卡，在区域单击按钮，然后选取图4.8.18所示的点，此时系统弹出“剖面视图”对话框。

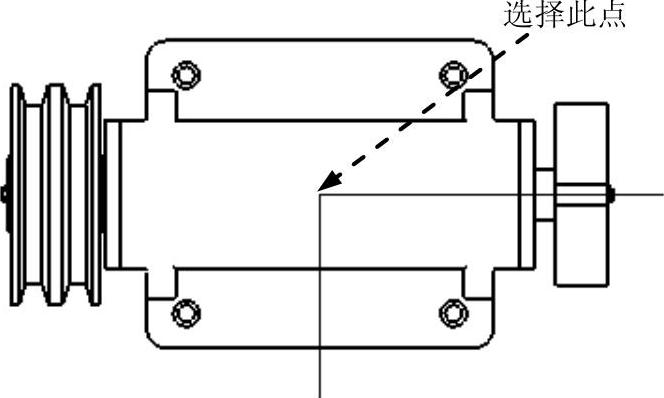

图4.8.18 定义剖切点

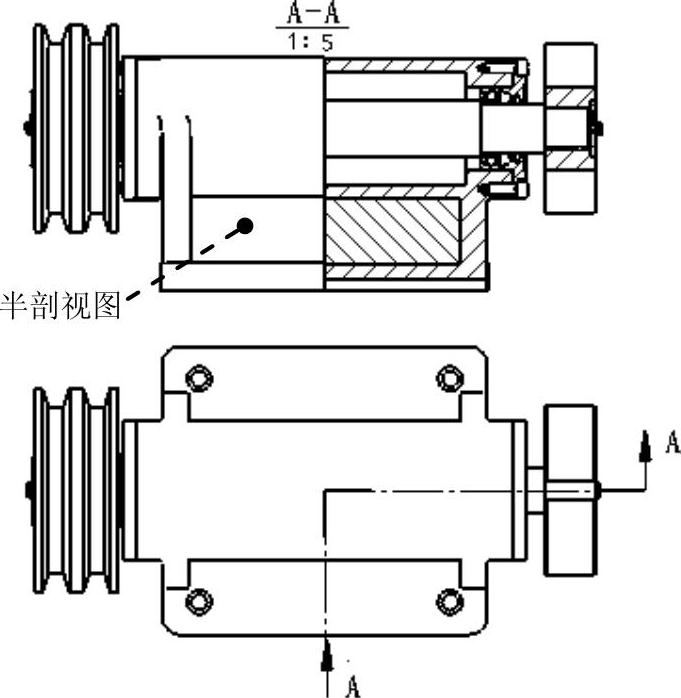

图4.8.19 创建半剖视图

（3）选取不剖切的零部件。在设计树中依次展开、和，然后依次选取零件、、和，展开，选取和，然后在对话框中选中复选框，单击按钮。

（4）放置视图。在“剖面视图”对话框的文本框中输入视图标号“A”，在父视图的上方放置剖视图，最后单击按钮，结果如图4.8.19所示。

Step6.修改剖面线。在半剖视图中选择图4.8.20a所示的剖面线区域，系统弹出“区域剖面线/填充”对话框，在该对话框中取消选中复选框，在下拉列表中选择选项，然后选中单选项，单击按钮，完成剖面线的修改，单击“重建模型”按钮，结果如图4.8.20b所示。

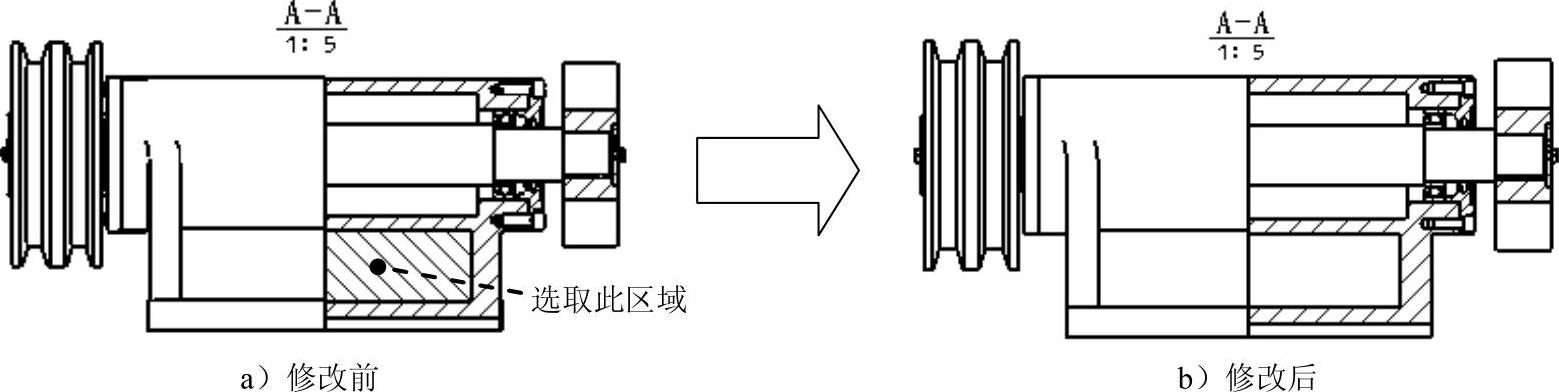

图4.8.20 修改剖面线

Step7.创建阶梯剖视图。

（1）绘制剖切线。利用草图绘制工具绘制图4.8.21a所示的三条直线作为剖切线，并添加尺寸约束。

（2）隐藏尺寸约束。选择下拉菜单命令，在图形区选取图4.8.21a所示的尺寸，然后按Esc键，完成尺寸的隐藏，结果如图4.8.21b所示。

（3）选择命令。选择下拉菜单命令，此时系统弹出“剖面视图”对话框。在区域单击按钮，取消选中复选框。然后选取图4.8.21b所示的点1，在系统弹出的快捷菜单中单击按钮，在图4.8.21b所示的点2和点3处单击，单击按钮。

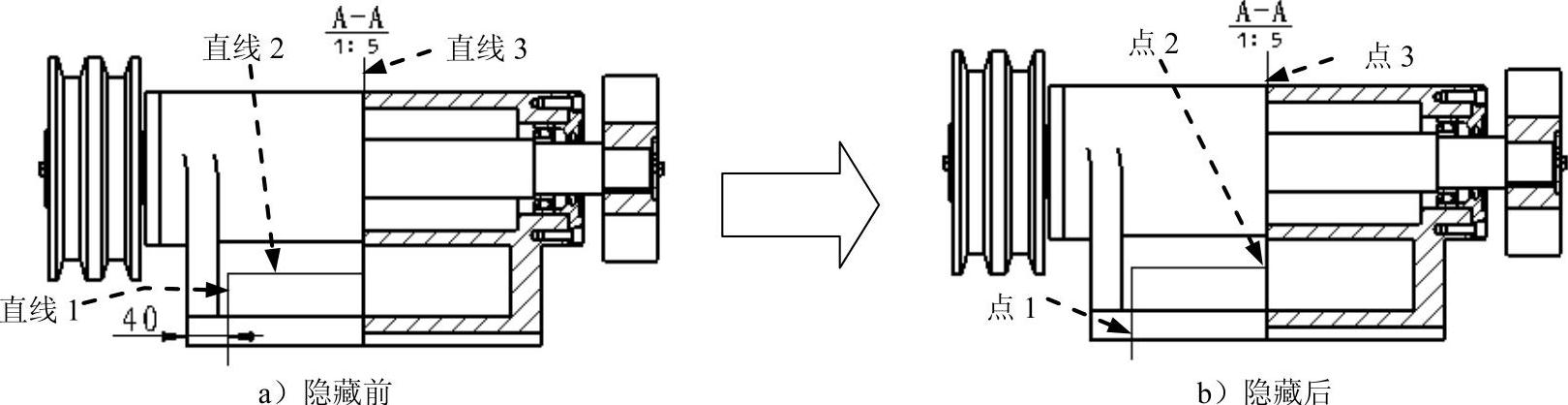

图4.8.21 隐藏尺寸约束

（4）在对话框中选中复选框，其他参数采用系统默认设置值，单击按钮。

（5）放置视图。在“剖面视图”对话框的文本框中输入视图标号“B”，单击按钮，在父视图的右侧放置剖视图，结果如图4.8.22所示。

图4.8.22 创建阶梯剖视图

Step8.创建等轴测视图。

（1）选择下拉菜单命令，系统弹出“模型视图”对话框（一）。

（2）在“模型视图”对话框（一）双击区域中的零件名称，然后在“模型视图”对话框（二）的区域中单击“等轴测”按钮，在区域中选中单选项，并在其下的下拉列表中选择选项，在文本框中输入比例值1：5，在阶梯剖视图的下方放置等轴测视图，结果如图4.8.15所示。

Step9.至此，装配体的工程图视图创建完成，选择下拉菜单命令，采用系统默认的文件名称，保存文件。
