读者可以在图纸内部、图纸间或两个工程图文件间进行复制和粘贴视图。下面分别说明其一般操作步骤。
1.在同一图纸内部复制视图
在同一图纸内部复制视图的操作步骤如下:
Step1.打开工程图文件D:\sw13.5\work\ch04\ch04.03\ch04.03.03\01\copying_views_01.SLDDRW。
Step2.复制视图。在图形区选取图4.3.5a所示的左视图,然后选择下拉菜单命令,完成视图的复制。
说明:在选取视图时,如果选中视图中的某个零部件,在进行复制时,系统会弹出“SolidWorks”警告对话框,在该对话框中单击按钮,可完成复制。
Step3.粘贴视图。通过在图4.3.5a所示的位置单击来选择一点,然后选择下拉菜单命令,完成视图的粘贴,结果如图4.3.5b所示。

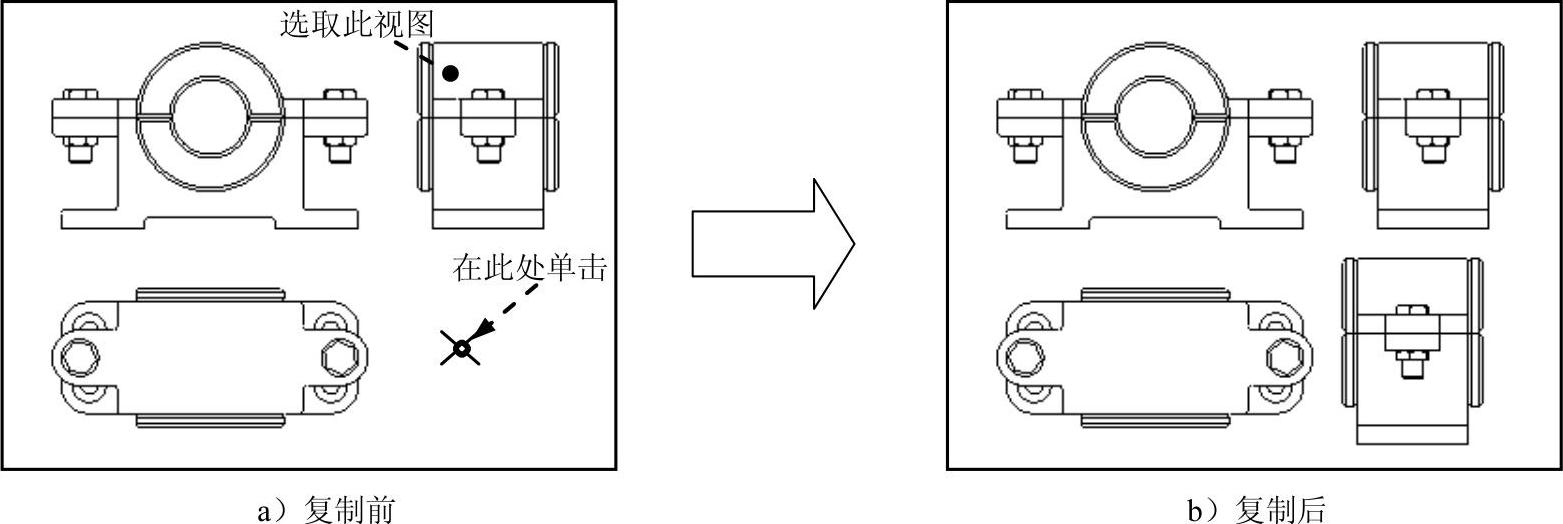

图4.3.5 在图纸内部复制视图
2.在同一文件不同图纸间复制视图
在同一工程图文件的不同图纸间复制视图的操作步骤如下:
Step1.打开工程图文件D:\sw13.5\work\ch04\ch04.03\ch04.03.03\02\copying_views_02.SLDDRW。
Step2.复制视图。在设计树中选择,然后按住Ctrl键,将其拖动至的下方,当鼠标指针变成时,松开鼠标左键,此时已将复制到中,单击“重建模型”按钮,设计树如图4.3.6b所示。
说明:复制完成后,右击设计树中的,在弹出的快捷菜单中选择命令,可打开图纸2,查看复制结果。

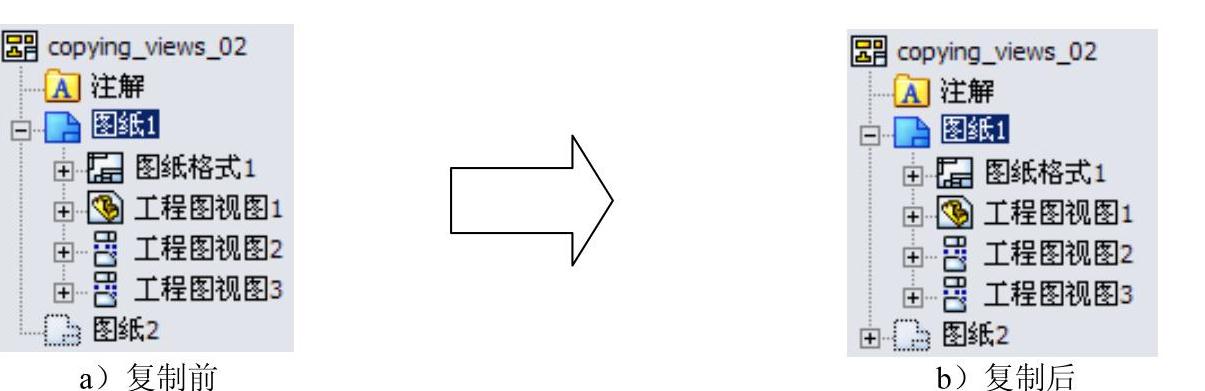

图4.3.6 在同一文件不同图纸间复制视图
说明:
● 除以上方法外,还可以使用快捷键Ctrl+C复制视图,然后切换到另一张图纸中,利用Ctrl+V粘贴视图;另外,利用下拉菜单中的和命令,也可达到同样的效果。
● 在设计树中拖动视图时,如果没有按住Ctrl键,该视图在当前图纸中将被删除。
3.在两个工程图文件之间复制视图
在两个工程图文件之间复制视图的方法:先打开两个工程图文件,再在一个工程图文件中复制视图,然后切换到另一张工程图中,粘贴视图。使用复制和粘贴命令时,可以利用快捷键,也可以使用下拉菜单中的和命令。
