移动视图和锁定视图 - 优化后的标题
【摘要】：黄河流域根据调查的资料，逐年进行了还原。24个控制站需作逐月还原，其中内陆河流域3站，黄河流域16站，长江流域5站。
1.移动视图
移动视图前，先查看该视图是否被锁定，通常系统默认所有的视图都处于未锁定状态。下面说明移动视图的一般操作步骤。
Step1.打开工程图文件D：\sw13.5\work\ch04\ch04.03\ch04.03.01\facer.SLDDRW。

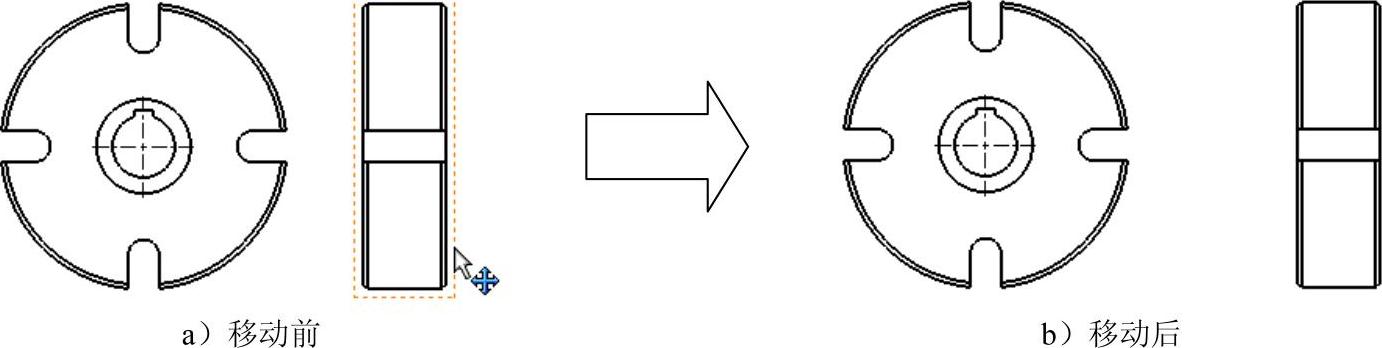

Step2.将光标放置在左视图上，在视图周围会显示视图界线（虚线框），将光标移动至视图界线上时，鼠标指针显示为
，按住鼠标左键并拖动左视图到合适的位置，在图纸的空白区单击鼠标左键，完成视图移动，如图4.3.1b所示。
图4.3.1 移动视图
说明：
● 将鼠标指针移动到视图内的边线上时，鼠标指针显示为
，此时也可以移动视图。
● 如果移动投影视图的父视图（如主视图），其投影视图也会随之移动；如果移动投影视图，则只能上下或左右移动，以保证与父视图的对齐关系，除非解除对齐关系。
2.锁定视图
在视图移动调整后，为了避免今后因误操作使视图的相对位置发生变化，需对视图进行锁定。下面接“移动视图”的操作继续说明锁定视图的一般操作步骤。
右击图4.3.2a所示的左视图，在弹出的快捷菜单中选择
命令，将鼠标指针移动到左视图的视图界线上时，显示为不可移动，如图4.3.2b所示。
说明：
● 右击图4.3.2b所示的已锁定的视图，在弹出的快捷菜单中选取
命令，即可解除锁定。
● 将视图锁定后，当移动其父视图时，被锁定的视图会随其父视图的移动而移动，以保持对齐关系。
图4.3.2 锁定视图
