下面以图4.2.1所示的“facer.SLDPRT”零件模型的主视图为例，说明创建主视图的一般操作步骤。

Step1.新建一个工程图文件。

（1）选择命令。选择下拉菜单命令，系统弹出“新建SolidWorks文件”对话框（一）。

（2）在“新建SolidWorks文件”对话框（一）中单击按钮，系统弹出“新建SolidWorks文件”对话框（二）。

（3）在“新建SolidWorks文件”对话框（二）中的选项卡中选择“gb_a4p”工程图模板，单击按钮，进入工程图环境，选择下拉菜单命令（图4.2.2），系统弹出“模型视图”对话框（一）。

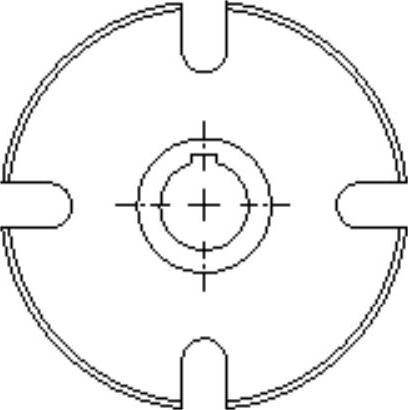

图4.2.1 零件模型的主视图

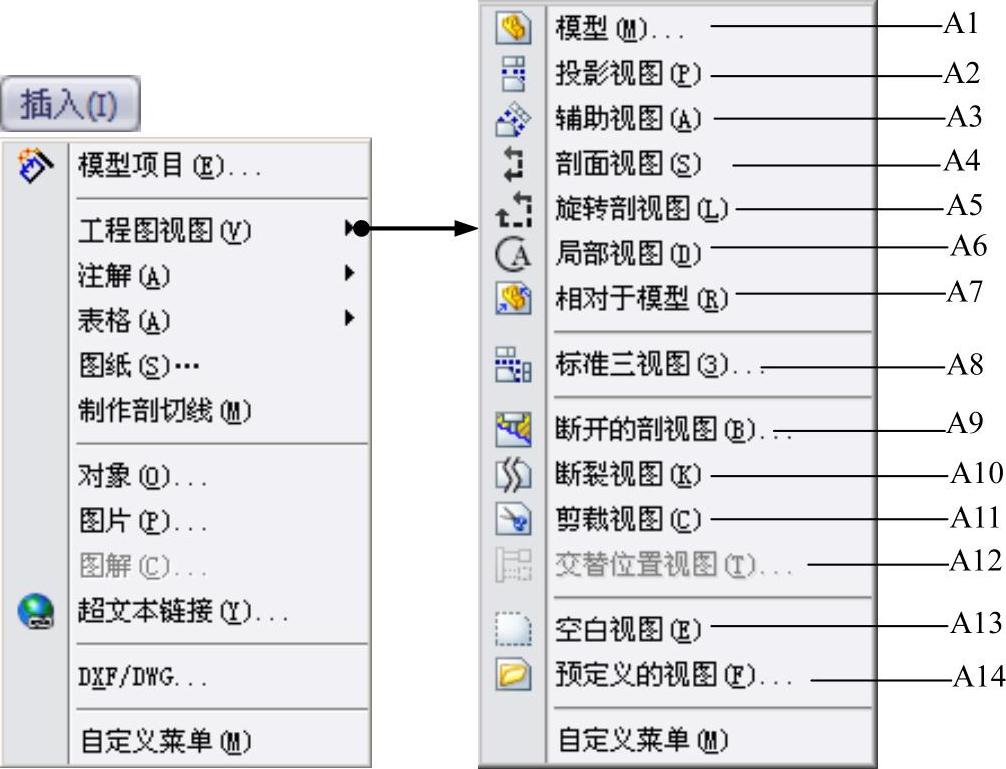

图4.2.2 “插入”下拉菜单

图4.2.2所示的“插入”下拉菜单中的各命令说明如下：

A1：插入零件（或装配体）模型并创建基本视图。

A2：创建投影视图。

A3：创建辅助视图。

A4：创建全剖、半剖和阶梯剖等剖视图。

A5：创建旋转剖视图。

A6：创建局部放大图。

A7：创建相对视图。

A8：创建标准三视图，包括主视图、俯视图和左视图。

A9：创建局部的剖视图。

A10：创建断裂视图。

A11：创建裁剪视图。

A12：在装配体工程图中创建交替位置视图。

A13：创建空白视图。

A14：创建预定义的视图。

Step2.选择零件模型。在“模型视图”对话框中单击区域中的按钮，系统弹出“打开”对话框，在“查找范围”下拉列表中选择目录D：\sw13.5\work\ch04\ch04.02\ch04.02.01，然后选择“facer.SLDPRT”，单击按钮，系统弹出“模型视图”对话框（二）。

Step3.定义视图参数。

（1）在区域中单击“前视”按钮，再选中复选框，预览要生成的视图，如图4.2.3所示。

（2）定义视图比例。在区域中选中单选项，在其下方的列表框中选择选项，如图4.2.4所示。

（3）在区域中取消选中复选框。

说明：如果在生成主视图之前，在区域中选中复选框，如图4.2.5所示，则在生成一个视图之后会继续生成其他投影视图。

Step4.放置视图。将光标放在图形区，会出现图4.2.6所示的视图预览，选择合适的放置位置单击，以生成主视图。

Step5.单击“工程图视图1”对话框中的按钮，完成操作。

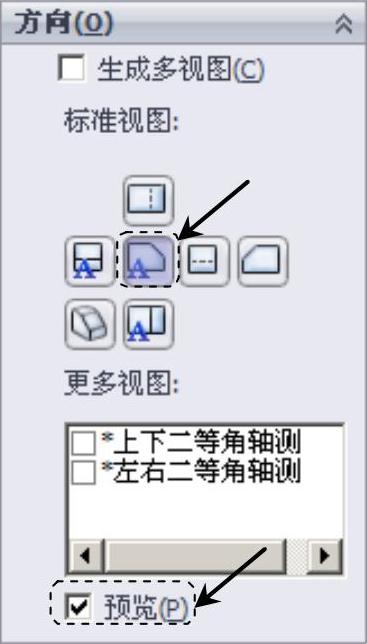

图4.2.3 “方向”区域

图4.2.4 “比例”区域

图4.2.5 “选项”区域

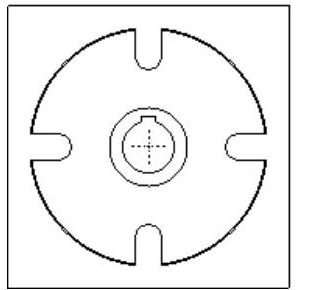

图4.2.6 主视图预览图
