如何选择合适的时间继电器？
【摘要】：时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。晶体管时间继电器也称为半导体式时间继电器或电子式时间继电器。常用晶体管时间继电器的外形如图1-13所示。通常在环境温度变化较大处，不宜采用空气阻尼式和晶体管式时间继电器。时间继电器的额定电压应与电源电压相同。
时间继电器是一种从得到动作信号起到触头动作或输出电路产生转换有一定延时，该延时又符合其准确度要求的继电器，即从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器。时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。时间继电器的种类很多，空气阻尼式时间继电器的结构主要由电磁系统、延时机构和触头系统等三部分组成，如图1-12所示。晶体管时间继电器也称为半导体式时间继电器或电子式时间继电器。它除了执行继电器外，均由电子元器件组成，没有机械零件，因而具有寿命和精度较高、体积小、延时范围宽、控制功率小等优点。常用晶体管时间继电器的外形如图1-13所示。

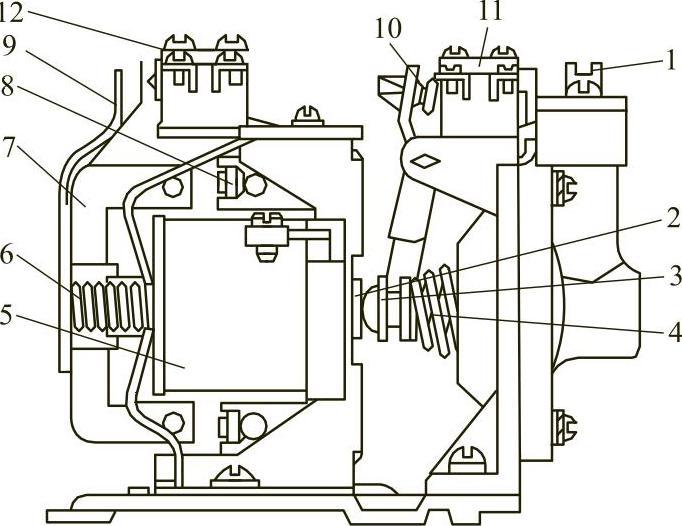

图1-12 JS7-A系列空气阻尼式时间继电器结构图
1—调节螺钉 2—推板 3—推杆 4—塔形弹簧 5—线圈 6—反力弹簧 7—衔铁 8—铁心 9—弹簧片 10—杠杆 11—延时触头 12—瞬时触头

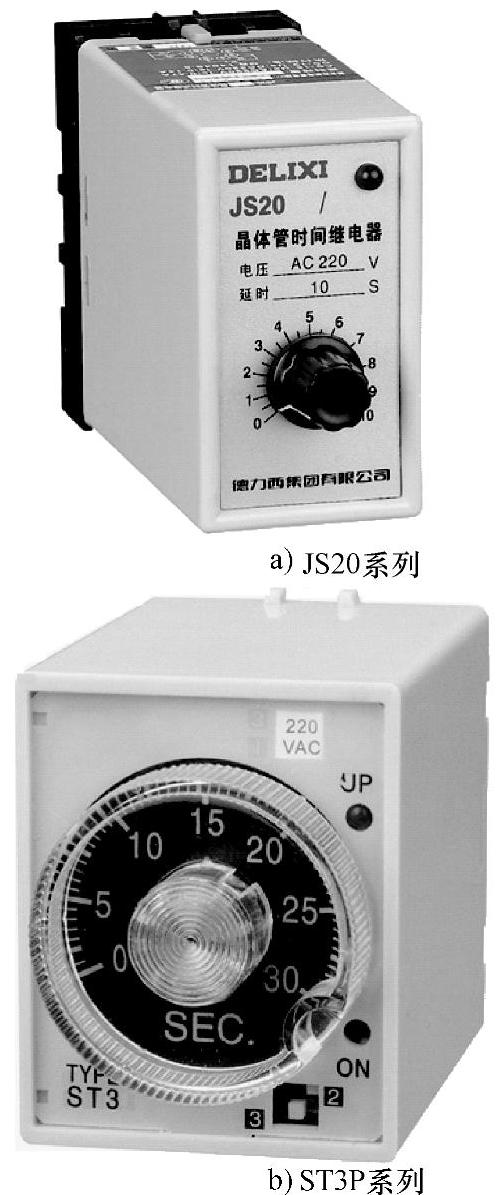

图1-13 晶体管时间继电器外形图
时间继电器的选择方法如下：
（1）时间继电器延时方式有通电延时型和断电延时型两种，因此选用时应确定采用哪种延时方式更方便组成控制电路。
（2）凡对延时精度要求不高的场合，一般采用价格较低的电磁阻尼式（电磁式）或空气阻尼式（气囊式）时间继电器；若对延时精度要求较高，则宜采用电动机式或晶体管式时间继电器。
（3）延时触头种类、数量和瞬动触头种类、数量应满足控制要求。
（4）应注意电源参数变化的影响。例如，在电源电压波动大的场合，采用空气阻尼式或电动机式比采用晶体管式好；而在电源频率波动大的场合，则不宜采用电动机式时间继电器。
（5）应注意环境温度变化的影响。通常在环境温度变化较大处，不宜采用空气阻尼式和晶体管式时间继电器。
（6）对操作频率也要加以注意。因为操作频率过高不仅会影响电气寿命，还可能导致延时误动作。
（7）时间继电器的额定电压应与电源电压相同。
