服装原型的基本结构解析
【摘要】：据说20世纪第一次世界大战前后，在大批量生产士兵服装的基础上，研究诞生了原型结构设计方法，简称“原型法”。原型是由人体或人体模型按各部位的数据产生的基本衣型结构。图1-2是原型衣、裙的省量分配和结构制图。因此，在没有特定的服装种类要求下，从具有人体典型意义的立裁人台上获取原型，直接进行服装设计应用，也是服装结构设计较为普遍采用的一种手段。
据说20世纪第一次世界大战前后，在大批量生产士兵服装的基础上，研究诞生了原型结构设计方法，简称“原型法”。后经过英、美、法、日等国家近一个世纪的应用实践证明，原型法具有科学的先进性和时代的适应性特点，因此得到了广泛的普及和运用。
原型是由人体或人体模型按各部位的数据产生的基本衣型结构。我们在教学与生产实践中能接触到的原型形式大致有日式原型、欧美原型、中式原型。中式原型是国内一些专业人士，在20世纪后期借鉴日式原型基础上研究产生的。由于中式原型研究出自于民间，原型板样较杂，还没有形成标准共识性的应用。欧美原型因与亚洲人体型差距较大，普及性应用较少。而日式原型因其结构特征与中国人的体型结构相近，20世纪80年代中期国内院校教学陆续引入日式原型，教育普及时间较长，因此日式原型在中国大陆应用较为普遍，特别是日本文化式原型的应用。日本文化式原型有传统原型与改良后的新文化式原型之分，由于传统文化式原型制板简单，变化原理明了，与新文化式原型有互为转换变化的共通性，因而本书教学实训仍以传统文化式原型变化应用进行实例分析。
1．原型的产生与制图
原型的产生是以人体为根本，通过大量测量人体所取得的数据建立数据库，原型就是以这些实际测量的数据为参数，按一定公式计算、推理，将人体表面凹凸不平的立体形状展开形成基础结构的平面纸样。因此，它既具有三维立体的空间意识，又符合人体生理需求及活动的机能性。原型的设计均以净胸围尺寸作为各部位分配量的参数，日式原型制图经过研发地有关方面“数据库”中的数据检验，证明原型基础结构是科学合理的。图1-1（a）～（c）分别是日本文化式女装原型和男装原型制图。
原型结构的本质是为人体设计服装，同一个原型能适应不同类别服装设计的需要，而不受任何廓型服装的约束和干扰。在每款服装的结构设计中，原型所代表的是人体，能够保证服装结构最基本的合体性，这在过去的单件量体裁剪方式中是无法达到的。而原型所具有的广泛适用性及体型覆盖率，是其以人体为依据的设计原则和理论基础。以人体为依据的设计原则，使过去服装裁剪中的一些靠经验估计、靠公式推算也难以得到准确数据的问题迎刃而解。如基础袖山形状和尺寸与原型衣身袖窿相匹配，领子下口线的长度与原型衣身领围数据相吻合，它们的形状具有“正负”“阴阳”的密切关系，设计时双方的数据相互参照，甚至可以直接在袖窿线和领围线上设计袖子和领型，这使原型结构设计方法极为直观易懂、简便明了，达到了“知其然并知其所以然”的科学境界。

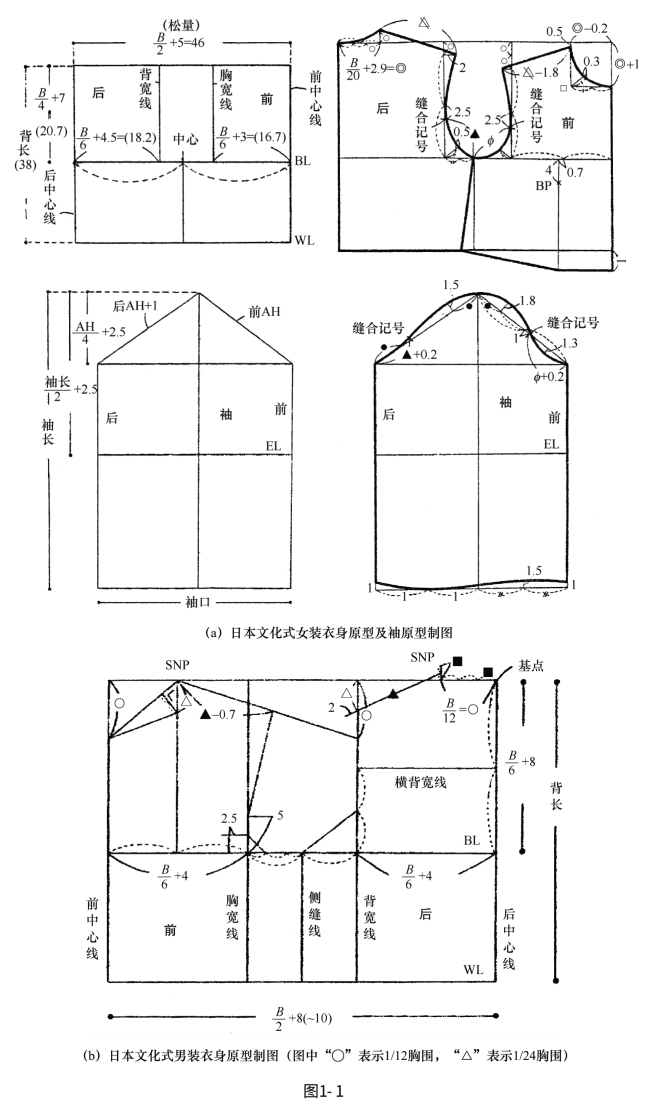

图1-1 日本文化式男、女装原型制图
2．原型与省
“省”顾名思义，即是将衣片的多余部分省略掉，以满足人体表面的起伏变化。进一步讲，省是为了适应人体和造型的需要，利用工艺手段省略面料多余部分，以做出衣片的曲面形态的缝线，它主要是由人体表面凹凸部位的差值所形成，如胸腰部位、肩胸部位以及后背肩胛骨突起所引起的差值等。
人体的体表是非常复杂的曲面，从女性上身的体表结构可以看出，身体正面以胸高点为凸起点，这样的起伏会使覆于人体模型上的衣片在腰部、肩部以及腋下等多处产生多余的量，从而形成省道，我们可以将这样的人体曲面看作为一个以胸高点为顶点的类圆锥体。根据几何知识可知，圆锥体的表面有无数条素线，在将其表面展开时，无论从哪一条素线剪开都不会影响圆锥面的空间形态，而所得到的展开图均为扇形，并且这些扇形全等，扇形的圆心角相等。这样我们可以将每个以胸高点为顶点的射线看作是空间衣片圆锥面上的素线，而将衣片的轮廓线看作是空间衣片圆锥面上的曲线，且顶点不变。那么，无论以哪一条射线为省道而剪开衣片圆锥面，衣片轮廓线的空间形态都不变。因此，省道就可以有图1-2（a）中所示的多个省道位置。也就是说，结构图上即是以胸高点为旋转中心，可以将省道变位到任意位置，而省道适应曲面、减少余量的作用不变。图1-2（b）（c）是原型衣、裙的省量分配和结构制图。
图1-2 原型衣、裙的省量分配与结构制图

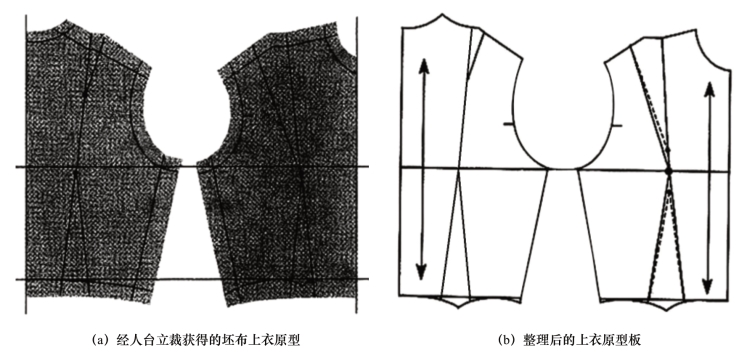

由于现代科技的发展，使代表不同种族、不同地域人体普遍性特征的服装人体模型（立裁人台）的出现成为可能。因此，在没有特定的服装种类要求下，从具有人体典型意义的立裁人台上获取原型，直接进行服装设计应用，也是服装结构设计较为普遍采用的一种手段。图1-3（a）（b）所示为在服装标准人台上通过立体裁剪获得的原型，这样的原型省去了平面绘制原型图的烦琐，使原型的设计应用变得更加便捷。
图1-3 立裁的上衣原型
