门电路构成的单稳态触发电路
【摘要】：在工程实际中经常遇到由门电路构成的单稳态触发电路，下面对二种实用型电路进行简单分析。2）积分型单稳态触发电路图9.22所示为积分型单稳态触发电路，由与非门G1、G3反相器G2和RC积分电路组成。图9.21微分型单稳态触发电路电路进入暂稳态的工作过程为：①ui输入窄负脉冲，uo1变为高电平，导致uo2变为低电平。由于RC积分电路对尖峰干扰不敏感，而数字电路的噪声多为尖峰脉冲，所以积分型单稳态触发器比微分型单稳态触发器抗干扰性强。
在工程实际中经常遇到由门电路构成的单稳态触发电路，下面对二种实用型电路进行简单分析。
1）微分型单稳态触发电路
图9.21是由CMOS门电路和RC微分电路构成的单稳态触发电路，正脉冲触发，该电路的工作原理如下。
设CMOS电路的UTH≈VDD/2，UOL≈0，UOH≈VDD，稳态时ui=0，ui2=VDD，uo=0，uo1=VDD，电容C上的电压为0。
电路进入暂稳态的工作过程为：①ui输入触发正脉冲，瞬间使uo1=0=ui2，uo=VDD，电路进入暂稳态。②由于uo1=0，VDD通过R对C充电，ui2逐渐升高，当ui2上升到VDD/2时，uo=0，电路回到稳态。显然，电路的暂稳态时间等于RC电路的充电时间TW=RC In2，也就是输出uo的输出脉冲宽度。
2）积分型单稳态触发电路

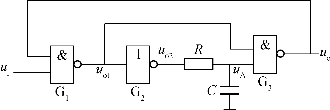

图9.22所示为积分型单稳态触发电路，由与非门G1、G3反相器G2和RC积分电路组成。该电路的触发信号ui是窄负脉冲。电路在稳态时，ui、uo为高电平，uo1为低电平，uo2、uA为高电平。
图9.21 微分型单稳态触发电路
电路进入暂稳态的工作过程为：①ui输入窄负脉冲，uo1变为高电平，导致uo2变为低电平。但是电容C的电压不能突变，uA仍为高电平，所以uo变为低电平，电路进入暂稳态。②由于uo2变为低电平。电容C、R对G2放电，uA开始下降，当uA降到G3的关门电平以下时，G3输出uo变为高电平，电路又回到稳态。③电路的暂稳态时间等于RC电路的放电时间，也就是输出uo的输出脉冲宽度TW。
由于RC积分电路对尖峰干扰不敏感，而数字电路的噪声多为尖峰脉冲，所以积分型单稳态触发器比微分型单稳态触发器抗干扰性强。
图9.22 积分型单稳态触发电路
