底盘控制总线简介
【摘要】：底盘控制总线连接惯导、电气控制、发动机控制、传动控制、“三防”和灭火等分系统，用于完成各功能分系统控制层的信息传输与共享。底盘控制总线的组成节点如表1-1所示。“三防”控制器：对核武器和化学武器等进行探测，自动控制增压风机、转换装置等动作，以防御核武器、生物武器和化学武器的攻击，保护车内乘员安全。
底盘控制总线连接惯导、电气控制、发动机控制、传动控制、“三防”和灭火等分系统，用于完成各功能分系统控制层的信息传输与共享。底盘控制总线采用CAN总线，是坦克装甲车辆中应用最广泛的一种总线技术，最大稳定传输速率可达1Mb/s，具有较高的可靠性和良好的错误检测能力，适于应用在环境温度恶劣、电磁辐射强和振动大的环境中，具有通信方式灵活、实时性高、协议简单和组网灵活的特点。
底盘控制总线的组成节点如表1-1所示。

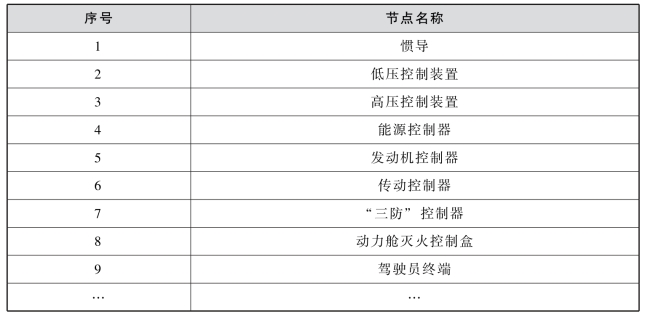

表1-1 底盘控制总线的组成节点
（1）惯导：利用惯性敏感元件（如陀螺仪等）获得坦克装甲车辆的位置信息，通过总线将位置信息共享至其他功能分系统，可用于定位导航、战场态势生成等功能。
（2）低压控制装置：对坦克装甲车辆低压用电负载进行供配电控制。
（3）高压控制装置：对坦克装甲车辆高压用电负载进行供配电控制。
（4）能源控制器：对坦克装甲车辆的发电机、电机、电池以及DC/DC等进行控制。
（5）发动机控制器：根据乘员操控，对发动机进行控制。
（6）传动控制器：对传动装置进行控制，完成换挡、转向、制动以及速度控制。
（7）“三防”控制器：对核武器和化学武器等进行探测，自动控制增压风机、转换装置等动作，以防御核武器、生物武器和化学武器的攻击，保护车内乘员安全。
（8）动力舱灭火控制盒：通过火警探测器（光学探测器和线式探测器）探测火警信号，控制灭火瓶动作。
（9）驾驶员终端：完成各功能分系统状态信息显示，以及电子地图、导航定位信息等的显示。
