CMOS与TTL电路相互连接的接口方案
【摘要】：在数字系统中，以TTL与CMOS电路的混用最为常见。1）TTL输出驱动高速CMOS输入工作在同一个5 V电源下，TTL的输出高、低电平与CMOS系列的输入高、低电平如表3.14所示。表3.14TTL和高速CMOS输入、输出高低电平解决的方法有两个：一种方法是在TTL输出端与VCC之间接一个上拉电阻R，如图3.53所示，以提高TTL的输出高电平。表3.15高速CMOS和TTL输入、输出高低电平图3.55CMOS驱动TTL接口电路
若要设计一个性能优良的数字系统，往往需要根据系统各个部分的不同要求选用性能优异的器件。例如，在对速度要求不高的前提下，应尽量降低功耗，就要考虑选用CMOS器件；反之，在对工作速度有一定要求而在外界噪声不大的条件下，则考虑选择TTL的LS系列器件。这就出现了同一系统中器件混用的问题。一般来说，不同类型的器件在混合使用时，都应当采用相应的接口电路，使之相互匹配。
在数字系统中，以TTL与CMOS电路的混用最为常见。
1）TTL输出驱动高速CMOS输入
工作在同一个5 V电源下，TTL的输出高、低电平与CMOS系列的输入高、低电平如表3.14所示。由表可见，两者的低电平是兼容的，而HC系列的高电平是不兼容的，即TTL的输出高电平达不到高速CMOS中HC系列的输入高电平的要求。
表3.14 TTL和高速CMOS输入、输出高低电平
解决的方法有两个：一种方法是在TTL输出端与VCC之间接一个上拉电阻R（2～14 kΩ），如图3.53（a）所示，以提高TTL的输出高电平。但若CMOS的电源电压较高，则TTL电路需采用OC门，在其输出端接一上拉电阻，如图3.53（b）所示，上拉电阻的大小将影响其工作速度。

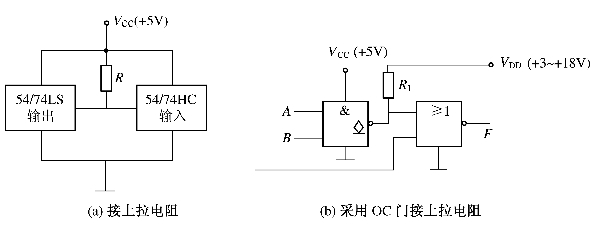

图3.53 TTL驱动CMOS接口电路——接上拉电阻
图3.54 TTL驱动CMOS接口电路 ——接电平转换器
另一种方法是采用专用的接口电路，例如在TTL输出端和54/74HC输入端之间接一个54/74HCT电平转换器，如图3.54所示，54/74HCT的输入、输出电平见表3.14和表3.15，它与TTL及54/74HC均兼容。
2）高速CMOS输出驱动TTL输入
高速CMOS的输出高、低电平和TTL的输入高、低电平如表3.15所示。由表可知高速CMOS的输出电平同TTL的输入电平兼容，若CMOS电路的电源电压为+5 V时，则两者可直接相连，如图3.55（a）所示；当CMOS电源电压较高时，可采用专用的电平转换电路，或用三极管反相器作为接口电路，如图3.55（b）所示。
表3.15 高速CMOS和TTL输入、输出高低电平

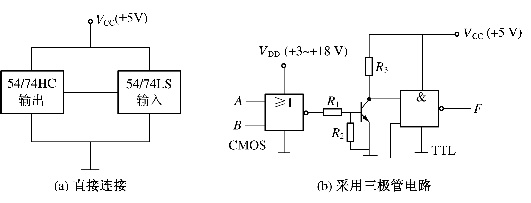

图3.55 CMOS驱动TTL接口电路
