【摘要】：图10-13中性点有放电间隙的分级绝缘变压器零序保护原理图为防止变压器接入电网前高压侧接地时误跳母联断路器,在母联解列回路中串进高压侧断路器1QF常开辅助触点。若故障仍然存在,变压器中性点电位升高,放电间隙击穿,间隙零序保护动作,经短延时t8,先跳开母联或分段断路器,经较稍长延时t9,切除不接地运行的变压器;若放电间隙未被击穿,零序电压保护动作,经短延时t6将母联解列,经稍长延时t7,切除不接地运行的变压器。

当双绕组变压器中性点接地开关合上后,变压器直接接地运行,零序电流取自中性点电流互感器的零序电流。零序电流保护原理如图10-13所示。Ⅰ段保护设两个时限t1和t2,t1时限与相邻线路零序过电流Ⅰ段(或Ⅱ段)配合,取t1=0.5～1s,动作于母线解列或断分段断路器,以缩小停电范围;t2=t1+Δt断开变压器高压侧断路器。Ⅱ段保护也设两个时限t4和t3,时限t3比相邻元件零序电流保护后备段最长动作时限大一个级差,动作于母线解列或跳分段断路器;t4=t3+Δt,断开变压器高压侧断路器。

pagenumber_ebook=206,pagenumber_book=198

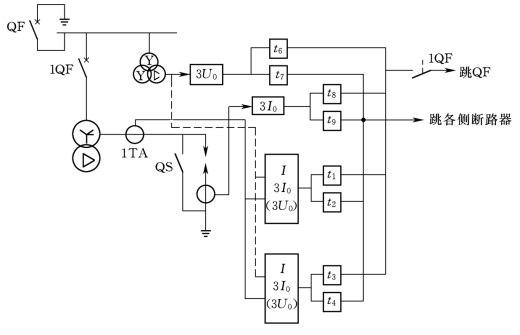

图10-13　中性点有放电间隙的分级绝缘变压器零序保护原理图

为防止变压器接入电网前高压侧接地时误跳母联断路器,在母联解列回路中串进高压侧断路器1QF常开辅助触点。

当变压器中性点不接地(QS隔离开关断开)运行时,投入间隙零序电流保护和零序电压保护,作为变压器不接地运行时的零序保护。

由于变压器的零序接地保护装设在变压器中性点接地一侧,所以对于Yn,d的双绕组变压器,装设在高压侧;对于YN,yn,d接线的三绕组变压器,YN,yn侧均应装设;对于自耦变压器,高压侧和中压侧均应装设。若故障仍然存在,变压器中性点电位升高,放电间隙击穿,间隙零序保护动作,经短延时t8(取t8=0～0.1s),先跳开母联或分段断路器,经较稍长延时t9(取t9=0.3～0.5s),切除不接地运行的变压器;若放电间隙未被击穿,零序电压保护动作,经短延时t6(取t6=0.3s,可躲过暂态过程影响)将母联解列,经稍长延时t7(取t7=0.6～0.7s),切除不接地运行的变压器。
