图案填充技巧:如何创建封闭的填充边界?

【摘要】:在进行图案填充时,首先应创建一个区域边界,这个区域边界必须是封闭的,否则无法进行图案填充。图6-15电流互感器接在不同相别比较示意图电流互感器接在同名相上;电流互感器不接在同名相上表6-2电流互感器不装在同名相上,不同地点两点接地时,保护动作情况●在功能区选项卡的面板中单击按钮。图8-16 绘制基础断面图图8-17 确定填充边界3)确定填充边界后,在绘图区域中将会显示默认填充图案的填充效果预览。

使用图案填充命令,可以按照用户设置的样式、颜色、比例、角度为图形填充图案。在进行图案填充时,首先应创建一个区域边界,这个区域边界必须是封闭的,否则无法进行图案填充。用户可采用以下操作方法之一调用该命令。

●从菜单栏中选择【绘图】→【图案填充】。


●在命令窗口中输入“BHATCH”命令,按<Enter>键执行。

利用前面所学知识,绘制一个基础断面图,并填充材料符号。具体的操作步骤如下。

1)利用基本绘图命令,绘制如图8-16所示的基础断面图。

2)在功能区【常用】选项卡的【绘图】面板中单击【图案填充】按钮978-7-111-50249-4-Chapter08-33.jpg,将会激活【图案填充创建】选项卡,用户可以直接在要填充的图形对象内部单击,其轮廓会呈虚线状态。如果有其他区域采用同样的填充图案,也可连续单击多个图形内部点以指定填充边界。另外,用户也可以在【图案填充创建】选项卡中单击【选择】按钮978-7-111-50249-4-Chapter08-34.jpg,然后直接单击已形成封闭区域的图形对象作为填充边界。如图8-17所示。

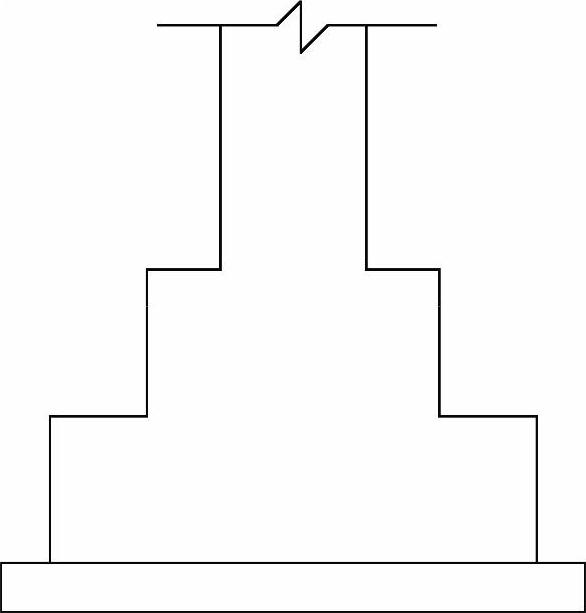

图8-16 绘制基础断面图

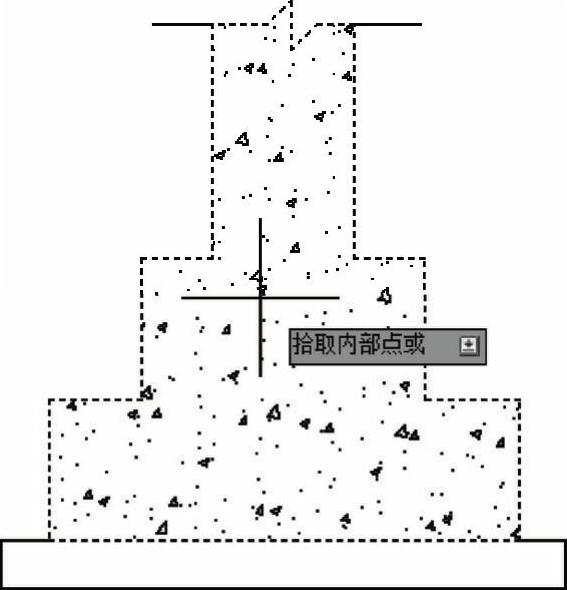

图8-17 确定填充边界

3)确定填充边界后,在绘图区域中将会显示默认填充图案的填充效果预览。用户可以根据需要,在【图案填充创建】选项卡中对填充图案进行编辑。在【图案填充创建】选项卡的“图案列表”中选择“AR-CONC”和“ANSI31”作为填充图案,将“AR-CONC”图案填充比例设为1.5,“ANSI31”图案填充比例设为30,结果如图8-18所示。


图8-18 图案填充
