继电保护装置的基本要求优化
【摘要】：电气元件故障时,继电保护装置会向断路器发出跳闸命令,断路器跳闸将故障元件从电力系统中切除,保证无故障元件继续运行。图4-1主保护与后备保护范围示意图对于反应故障状态,作用于断路器跳闸的继电保护装置,在技术上有四个基本要求:选择性、速动性、灵敏性和可靠性。
电力系统中各电气元件之间都装有断路器,每个电气元件上都装有继电保护装置。电气元件故障时,继电保护装置会向断路器发出跳闸命令,断路器跳闸将故障元件从电力系统中切除,保证无故障元件继续运行。运行经验表明,继电保护装置和断路器都有拒绝动作的可能,因而在考虑电气元件的继电保护装置配置时,一般都要求装设主保护和后备保护,必要时还要增设辅助保护。
主保护是指能反映整个被保护元件上的故障,并以最快的速度有选择性地切除被保护元件故障的保护装置。后备保护是指当主保护或断路器拒绝动作时,用比主保护动作时限长的时限切除故障元件的保护装置。后备保护又可分为远后备和近后备两种方式:远后备是当主保护或断路器拒绝动作时,由相邻元件的保护实现后备;近后备保护是当主保护拒绝动作时,由本元件的另一套保护实现后备。例如,在图4-1中,当线路2WL上k点发生短路而其主保护2或2QF拒绝动作时,由线路1WL上保护1动作并断开1QF,从而将故障线路2WL切除,这就是远后备保护方式。如果线路2WL上k点发生短路时,线路2WL的主保护拒绝动作,由线路2WL的另一套保护动作并断开2QF,将故障线路2WL切除,则称为近后备保护方式。为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

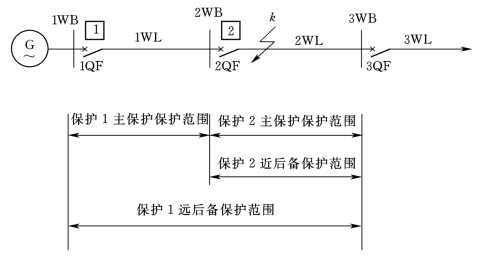

图4-1 主保护与后备保护范围示意图
对于反应故障状态,作用于断路器跳闸的继电保护装置,在技术上有四个基本要求:选择性、速动性、灵敏性和可靠性。
