椭圆的形状是由中心点、椭圆长轴和短轴3个参数来确定的。在绘图过程中经常用到椭圆,例如景观设计中椭圆形的花坛、建筑设计中欧式外形的设计图等。绘制椭圆的操作方法如下:
●从菜单栏中选择【绘图】→【椭圆】。
●在命令窗口中输入“ELLIPSE”命令,按<Enter>键执行。
绘制椭圆的方法有“指定圆心绘制椭圆”和“指定端点绘制椭圆”两种,系统默认的椭圆绘制方法是指定椭圆的两条半轴的尺寸。例如,绘制一个长轴为50,短轴为25的椭圆,执行该命令,命令行提示如下:
命令:_ellipse(执行绘制椭圆命令)
指定椭圆的轴端点或[圆弧(A)/中心点(C)]:_c(选择指定椭圆中心点方式)
指定椭圆的中心点:(指定椭圆中心点)

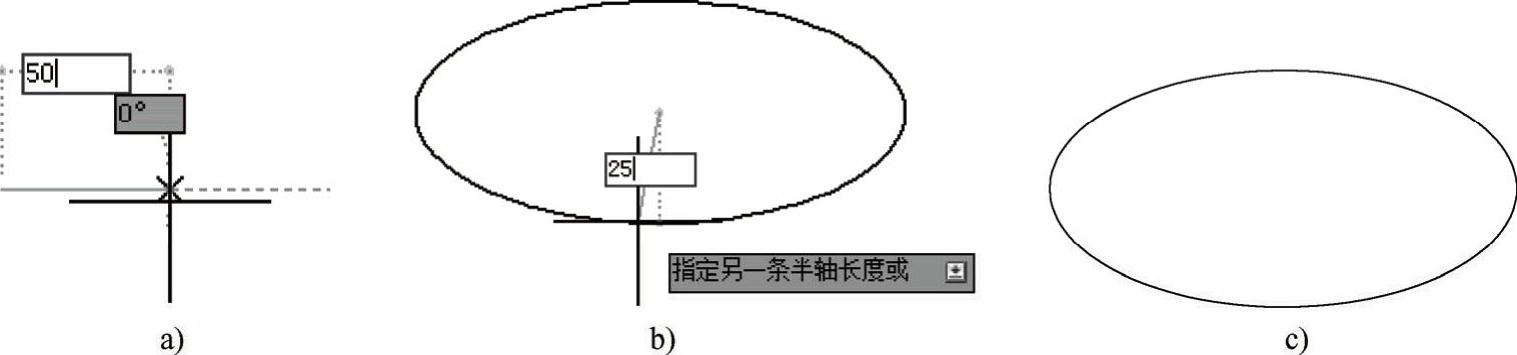

指定轴的端点:50(指定椭圆长轴尺寸,如图4-16a所示)
指定另一条半轴长度或[旋转(R)]:25(指定椭圆短轴尺寸,如图4-16b所示)
完成命令操作,结果如图4-16c所示。命令行中提示的各选项含义说明如下。
圆弧(A):只绘制椭圆上的一段弧线,即椭圆弧。
中心点(C):以指定椭圆圆心和两半轴的方式绘制椭圆和椭圆弧。
旋转(R):通过绕第一条轴旋转的方式绘制椭圆或椭圆弧。输入的值越大,椭圆的离心率越大;输入“0”将绘制正圆形。
图4-16 绘制椭圆
