淬火保温时间是指从炉温上升到淬火温度时算起，直到出炉为止所需要的时间。淬火保温时间包括工件的透热和内部组织充分转变所需要的时间，其影响因素主要有如下五方面：

（1）钢的化学成分。钢中碳及合金元素含量增多将会使钢的导热性下降，故应延长保温时间。而且合金元素一般都阻碍碳原子的扩散，其自身的扩散速度又比碳的小，会显著延缓钢中的组织转变，因而在实际生产中，高碳钢比低碳钢的保温时间长，合金钢比碳素钢的保温时间长，高合金钢比低合金钢的保温时间长。对于普通碳钢和低合金钢由于碳化物溶解较快，在透热后一般保温5～15min就足够了，对于中合金钢可保温15～25min。在合金工具钢中由于存在着形成稳定碳化物的元素，要考虑合金元素的溶解以及成分均匀化所需要的时间，以发挥合金元素提高淬透性的作用。

（2）淬火工件的形状与尺寸。当工件的材料、形状相同，加热条件也相同时，保温时间将随其有效厚度D的增大而延长。有效厚度是指工件在受热条件下在最快传热方向上的截面厚度（如圆柱体的有效厚度即为直径，圆盘的有效厚度为其厚度，圆筒形工件的有效厚度则为其壁厚）。对形状复杂或尺寸较大的碳素工具钢和合金工具钢工件，常在淬火前采用预热。对碳钢和一般合金钢件，预热温度常选为550～650℃；对高合金钢由于其淬火温度很高（1250～1290℃），通常采用两次预热（常用600～650℃和800～850℃）。

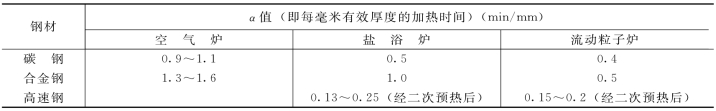

（3）加热介质。在第二节淬火介质中已经讲过，工件在不同淬火介质中的加热速度是不同的，因而保温时间也应有所不同。在常用的加热介质中，以铅浴的加热速度最快，盐浴的次之，空气介质最慢（参考图6-4）。盐浴加热介质的保温时间t可参考以下经验公式：
