创维液晶彩电采用的晶辰电子科技股份有限公司开发的JSK3250电源板，主要应用在创维8TT3、8TT9机心液晶彩电中，其中应用在8TT3机心的机型有17LDATW、17LDADW、26LCATW、26LCAIW、32LCAIW、32LBAIW、32LBATW、32LHAIW、37LBAIW、40LBAIW等；应用在8TT9机心的机型有26LDAPW、26LDADW、26L98PW、32LCAIW、32LBAIW、32LBAPW、32LCAPW、37LBAIW、37L98PW、37L99PW、37LBAPW、40LBAPW、42LBAPW、42LDAPW等。

该电源板由三部分组成：一是以NCP1200驱动控制电路（IC15）和大功率MOS开关管Q13为核心组成的副开关电源，不但为主板上的微处理器控制系统提供+5VSB/0.5A电压，为电源板保护电路提供+30V的供电，同时为PFC电路和PWM主开关电源驱动控制电路（TDA16888）提供VCC工作电压；二是以TDA16888驱动控制电路（IC1）的1/2和两只大功率MOS开关管Q2、Q7为核心组成的PFC电路；三是以TDA16888驱动控制电路（IC1）的1/2、半桥式驱动电路L6384（IC16）和两只大功率MOS开关管Q19、Q20为核心组成的主开关电源，为负载电路提供+24V/8A和+12V/3A的电压。

开/关机采用控制PFC电路和PWM主开关电源驱动控制电路（TDA16888）的VCC工作电压的方式。接通市电电源后副电源首先工作，产生VCC电压和+5VSB电压，其中+5VSB为控制系统提供电源。二次开机后开/关机控制电路将VCC电压送到驱动电路IC1，PFC电路和主电源启动工作，为主板提供+18V和+12V电压，进入开机状态。

该电源板设有多种保护方案，一是在副开关电源一次电路设有过电压、过电流保护电路；二是在PFC电路和主开关电源在开关电源的一次电路，依托TDA16888的保护功能，设有过电压、欠电压、过电流保护电路；三是在主开关电源的二次侧设有以模拟晶闸管QS2、QS3电路为核心的过电流、过电压保护电路，保护电路启动时，QS2、QS3导通，迫使VCC控制电路截止，切断送到驱动电路IC1的VCC电压。

该电源板的集成电路引脚功能和参考电压见表7-5、表7-6。

表7-5 NCP1200（IC15）引脚功能和参考电压

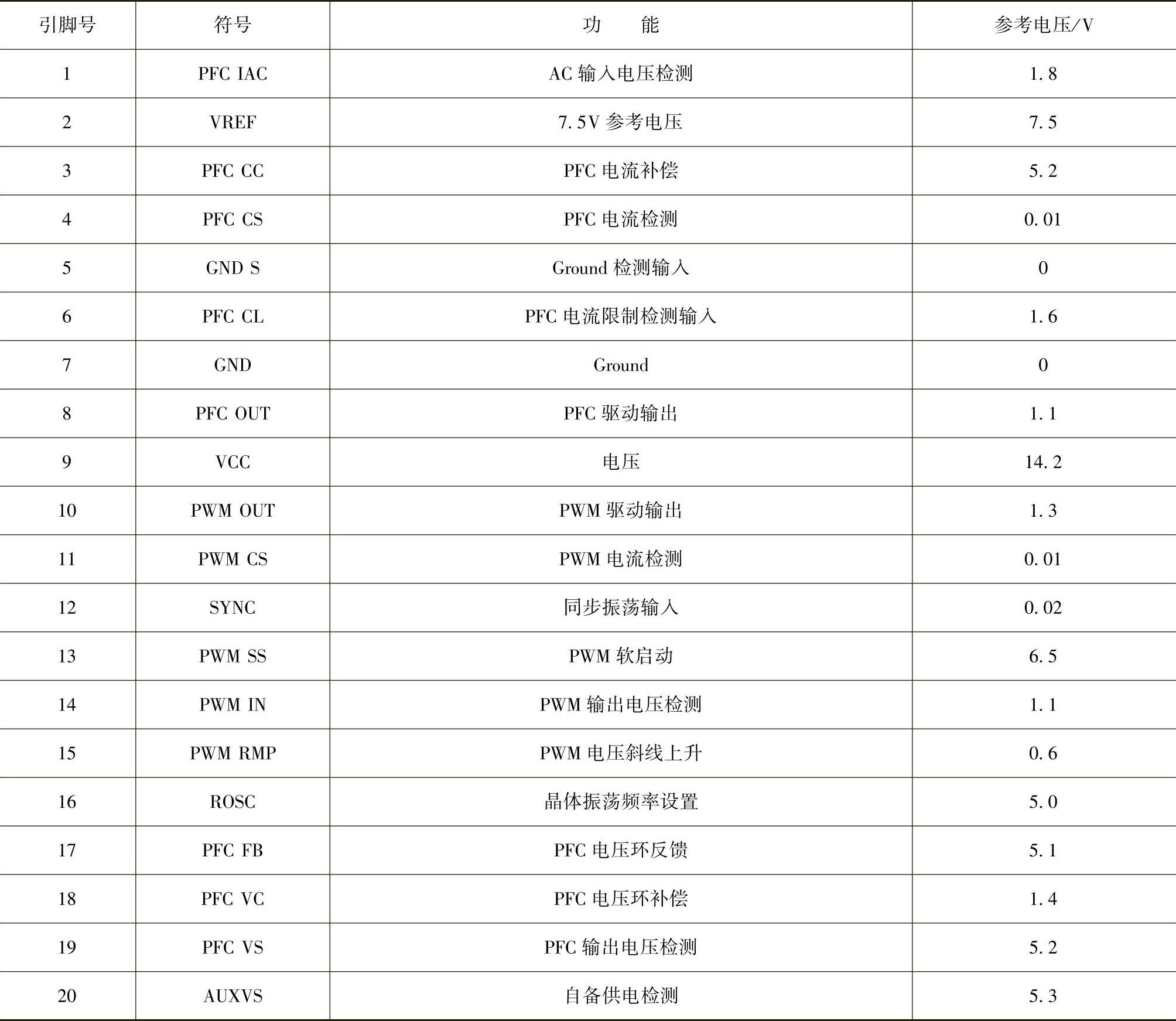

表7-6 TDA16888（IC1）引脚功能和参考电压
