厦华T系列液晶彩电开关电源的维修图解
【摘要】：厦华T系列液晶彩电电源板18V的PWM主开关电源发生故障，同时牵连120V背光灯供电电源N508的1脚无电压而不工作，往往引发三无现象；如果主开关电源输出的18V和5V+1电压正常，只是120V背光灯电压发生故障，则会引发伴音正常、但黑屏幕的现象。由于PFC电路和18V主电源共用驱动电路STR-E1565，根据工作原理，若内部PFC逻辑电路出现故障，将造成18V主电源不能启动。图5-8 厦华T系列液晶彩电开关电源电路原理和维修图解
厦华T系列液晶彩电电源板18V的PWM主开关电源发生故障，同时牵连120V背光灯供电电源N508的1脚无电压而不工作，往往引发三无现象；如果主开关电源输出的18V和5V+1电压正常，只是120V背光灯电压发生故障，则会引发伴音正常、但黑屏幕的现象。
若开关电源完全无输出，先测量300V供电是否正常，如果无300V供电且熔丝FU1熔断烧黑，先排除市电交流抗干扰电路电容器C550～C555及整流滤波电路二极管BD801、D521，电容器C556、C501的短路故障；再排除PFC电路中V501、V502，STR+E1565主电源的21脚内部和副电源N608内部大功率MOS开关管的击穿短路故障，并注意检查相关的尖峰脉冲吸收电路是否失效，避免二次击穿。如果300V供电正常，则检测STR-E1565启动端15脚的VCC电压，如果该电压在8.2～13.5V间反复跳变，应当判定故障出在二次供电电路；检查STR-E1565的6脚内外部欠电压保护电路是否出现故障。当外接R516、R517、R518阻值变大，C515漏电导致该脚电压降低到2.7V以下时，开关电源处于保护状态。
若背光灯电源无120V电压输出，一查STR-F6600的1脚启动电压，如果无启动电压或启动电压低，检查PFC电路中T501的1脚到STR+F6600的1脚之间的启动供电电路；二查STR-F6600的4脚VCC供电电压，如果不正常则检测4脚外部的C525、C527、C529、D514、R537的整流滤波电路是否发生故障。如果发现STR-F6600表面发现已发生炸裂，此时应重点检查STR-F6600的外围电路，一是检查STR-F6600的1脚外部的稳压控制电路是否发生故障；二是检查STR-F6600的3脚外部的R534、D512、R532、C526尖峰脉冲吸收电路是否损坏。确认无误后，方可换上新的电源模块。
PFC电路不工作，C519、C520正端电压降为300V左右。由于PFC电路和18V主电源共用驱动电路STR-E1565，根据工作原理，若内部PFC逻辑电路出现故障，将造成18V主电源不能启动。由于主电源各输出电压正常，只是C519、C520正端电压始终为300V左右的故障，一是STR-E1565的3脚外接的缓冲及功率放大电路出现故障；二是STR-E1565的4脚的过零检测脉冲输入电路出现故障；三是STR-E1565的10脚外接的高次谐波输入电路出现故障。
开机瞬间有电压输出，然后停止工作，多为保护电路启动。一是查STR-E1565的5脚PFC过电流保护，二是查STR-E1565的6脚过电压保护电路，三是检测STR-E1565的10脚市电过电压保护，四是检测STR-E1565的15脚供电欠电压保护和STR-E1565的13脚的过电流保护，五是检测STR-F6600的4脚过电压保护，六是检测STR-F6600的2脚过电流保护。

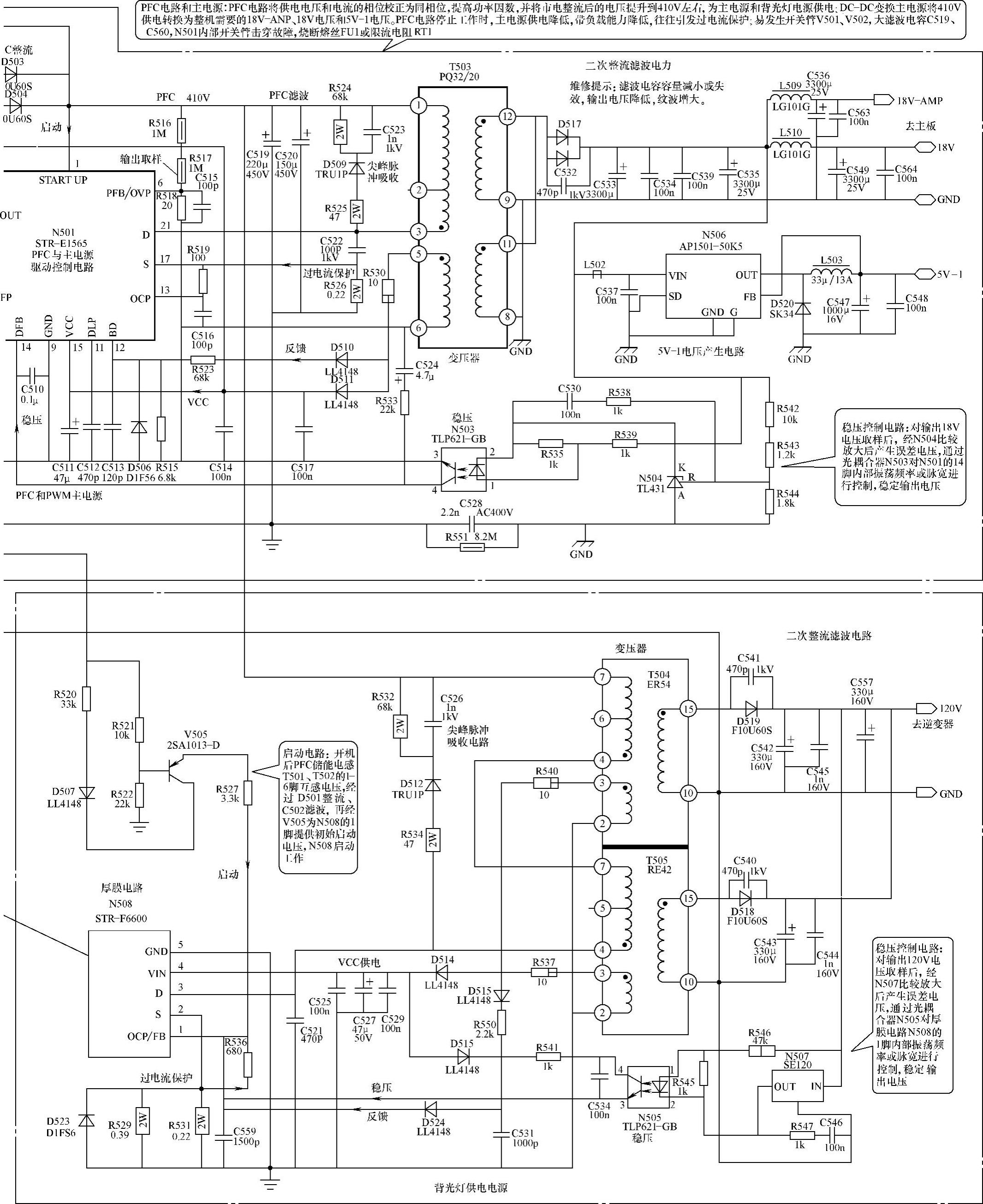

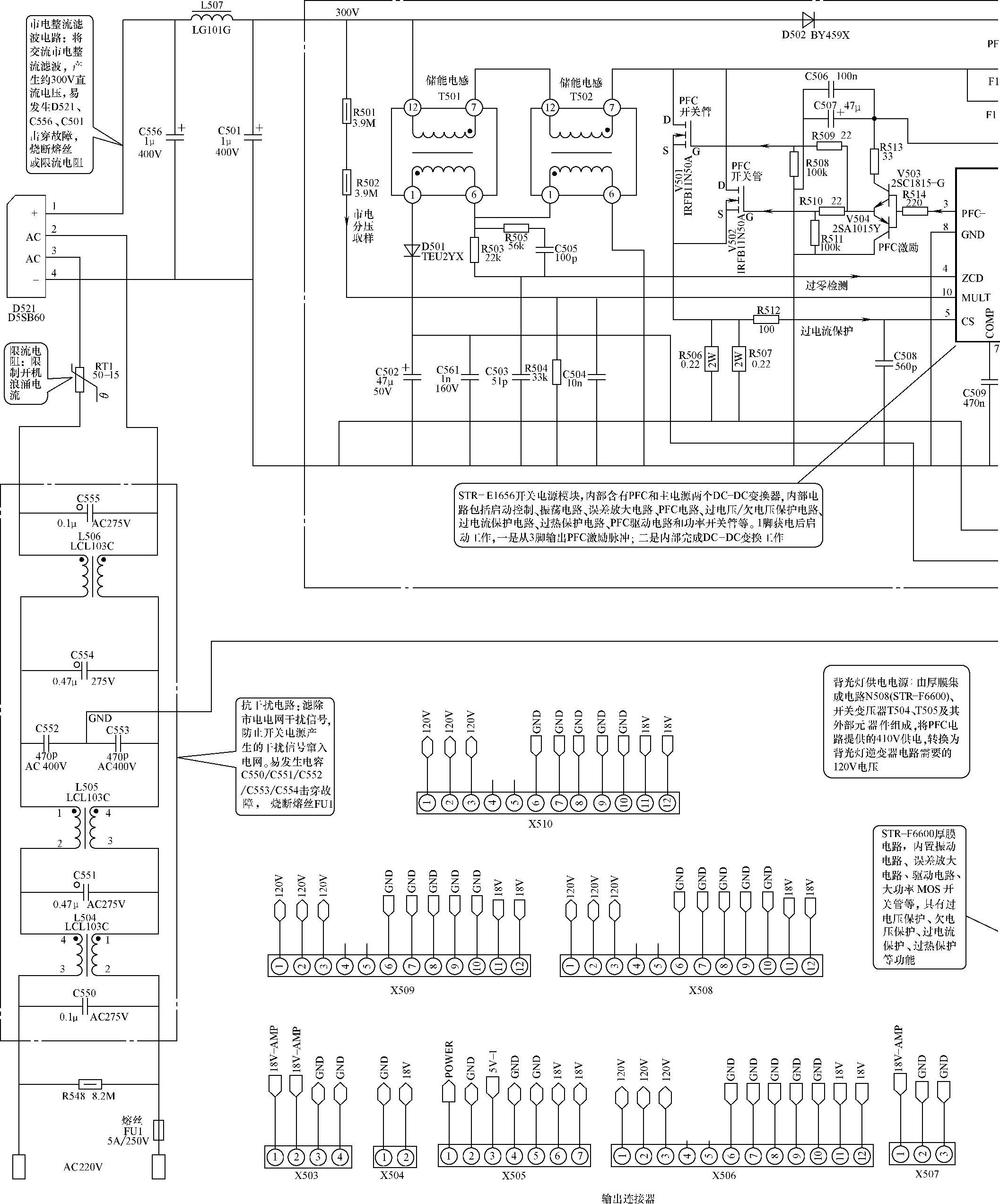

厦华T系列液晶彩电开关电源电路原理和维修图解如图5-8所示。
图5-8 厦华T系列液晶彩电开关
电源电路原理和维修图解
