厦华R系列液晶彩电电源板发生故障，会造成液晶彩电无电压输出或电源输出电压不稳定，引发三无或自动关机故障。其中副开关电源发生故障，会同时牵连主开关电源无VCC启动电压不工作，往往引发三无故障。

出现开机三无，熔丝管FU501熔断的现象说明开关电源有严重的短路情况：检查市电输入交流抗干扰电路中的C505、C513、C512及整流滤波电路中的D502、滤波电容C517、C523是否发生短路故障；查PFC电路的开关管V501和滤波电容C529是否击穿短路，末级MOS开关管V504是否击穿短路；查副开关电源是否发生短路故障。若熔丝管未断，查副电源的300V供电和N502的外部电路。

若开机三无，指示灯亮，主电源无电压输出，首先测量N501的13脚是否有15V左右的VCC电压。如果无VCC电压，检查开/关机控制电路中的V505、N505、V503和副电源T501的绕组3、4外部的整流滤波电路中R529、R522是否烧断。测量N501的12脚有无PFC激励脉冲输出，11脚有无PWM激励脉冲输出。如果无激励脉冲输出，一是检测主开关电源的二次整流滤波和负载电路是否有严重短路故障；二是测量N501的外部元器件是否正常；三是更换N501试之。如果测量N501的12脚有PFC激励脉冲输出，11脚有PWM激励脉冲输出，则是功率输出电路大功率MOS开关管电路故障。针对PFC电路，检测功率输出电路的MOS开关管V501；针对PWM主电源电路，检测末级输出电路V504以及电流取样电阻R530、R537是否烧断。

若发生自动关机故障，多为保护电路启动，可通过测量V506的B极电压判断是否保护。V506的B极电压正常时为低电平（0V），如果上升到0.7V左右，然后发生自动关机故障，则是以V506为核心的主电源过电压保护电路启动。由于V506的B极外接两路保护检测电路，可通过测量D518、D520的正极电压判断是哪路检测电路引起的保护。如果D518的正极电压为高电平，则是24V过电压引起的保护；如果D520的正极电压为高电平，则是18V过电压引起的保护。

1）全部解除保护：将V506的B极对地短路，也可将V506的C极与V505的B极之间的连接断开。

2）逐路解除保护：逐个断开V506的B极之间的连接隔离二极管D518、D520，断开哪路隔离二极管后开机不再保护，则是该电压过高引起的保护。

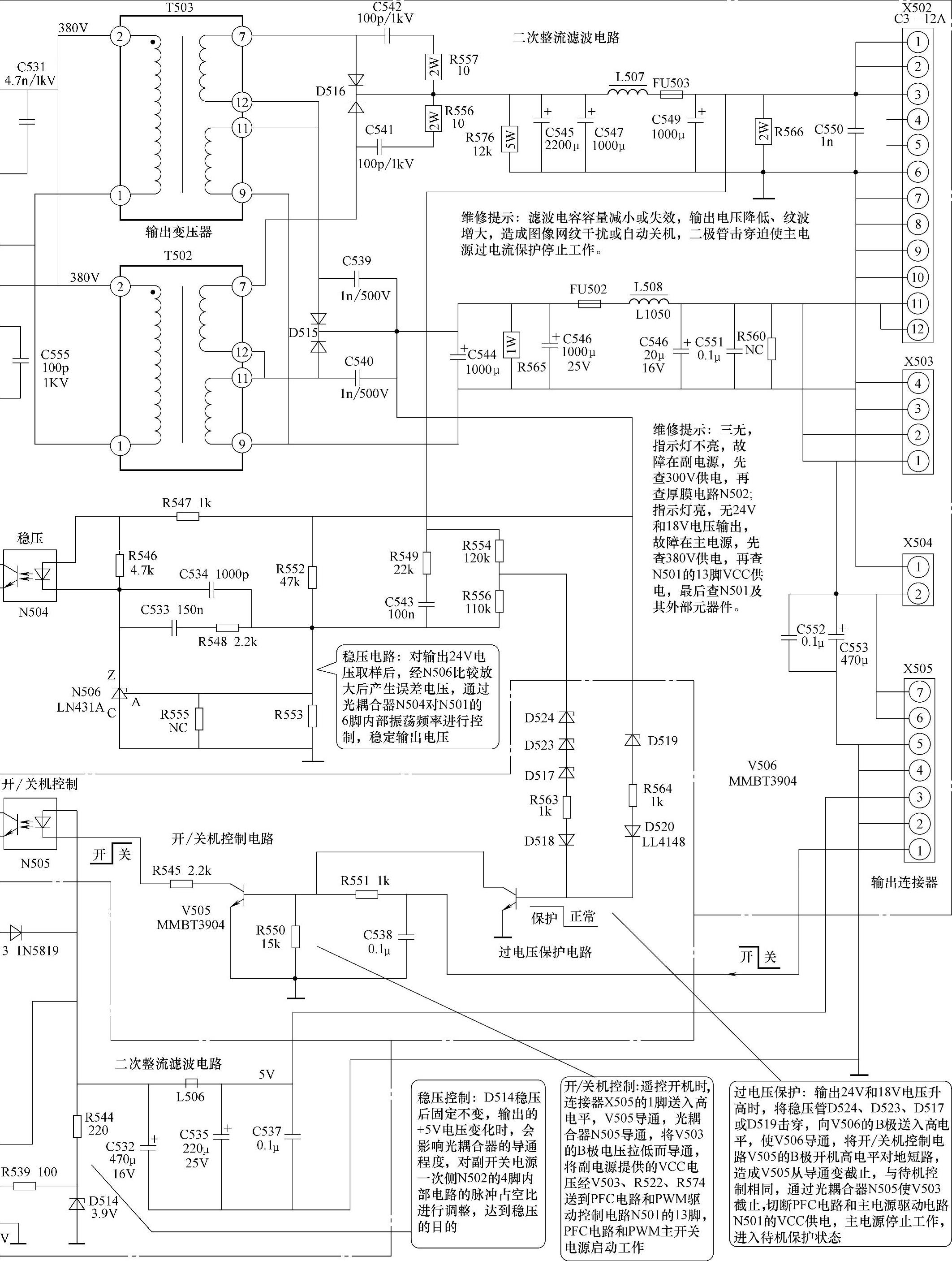

厦华R系列液晶彩电开关电源电路原理和维修图解如图5-7所示。

图5-7 厦华R系列液晶彩电开关

电源电路原理和维修图解
