厦华HK系列液晶彩电开关电源维修资料
【摘要】：厦华HK系列液晶彩电电源板采用的集成电路为FSOH321+L6563+TEA1610T组合方案，应用在厦华LC-42HK55、LC-47HK55和LC-37HU35、LC-40HU35、LC-42HU27、LC-46HU27、LC-47HU27等液晶彩电中。开/关机控制采用控制PFC电路和主开关电源驱动电路VCC供电和控制主板32V、5V电源的方式。副电源中的N501首先启动工作，为主板控制系统和待机控制电路提供+5V电压，控制系统工作后为电源板送入开机Standby高电平控制电压。该电源板设有24V输出过电压保护电路，发生过电压故障时，保护电路启动，将开机Standby高电平拉低，进入待机保护状态。
厦华HK系列液晶彩电电源板采用的集成电路为FSOH321+L6563+TEA1610T组合方案，应用在厦华LC-42HK55、LC-47HK55和LC-37HU35、LC-40HU35、LC-42HU27、LC-46HU27、LC-47HU27等液晶彩电中。
该电源板由三部分组成：一是以FSDH321厚膜电路（N501）为核心组成的副电源；二是以L6563驱动控制电路（N507）和大功率MOS开关管V502为核心组成的PFC电路；三是以TEA1610T驱动控制电路（N512）和大功率MOS开关管V507、V508为核心组成的主开关电源。
开/关机控制采用控制PFC电路和主开关电源驱动电路VCC供电和控制主板32V、5V电源的方式。通电后，市电经整流滤波电路产生+300V电压，再经PFC电路产生V-PFC电压，该电压待机状态下为300V，开机状态下上升到400V，为主副电源供电。副电源中的N501首先启动工作，为主板控制系统和待机控制电路提供+5V电压，控制系统工作后为电源板送入开机Standby高电平控制电压。待机控制电路动作，一是将副电源产生的VCC电压送到PFC驱动电路中的N507和主电源驱动电路中的N512，PFC电路和主电源启动工作，向主板和逆变器板提供24VCP、24VSC、18V电压；二是将副电源产生的32V电压送到主板调谐器；三是将副电源产生的5V电压转换为5VSC受控电压，为主板小信号处理电路供电，整机进入开机状态。
该电源板设有24V输出过电压保护电路，发生过电压故障时，保护电路启动，将开机Standby高电平拉低，进入待机保护状态。
该电源板的集成电路引脚功能和维修数据见表5-8～表5-10。

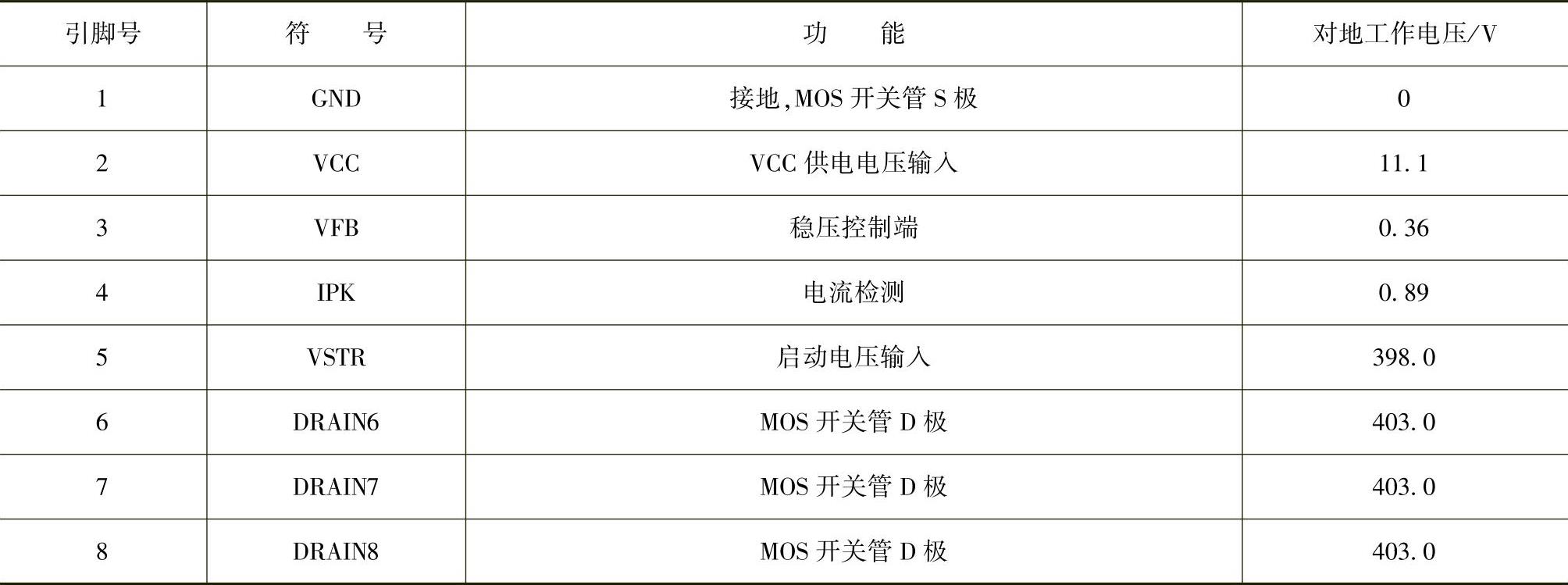

表5-8 FSDH321（N501）引脚功能和对地电压

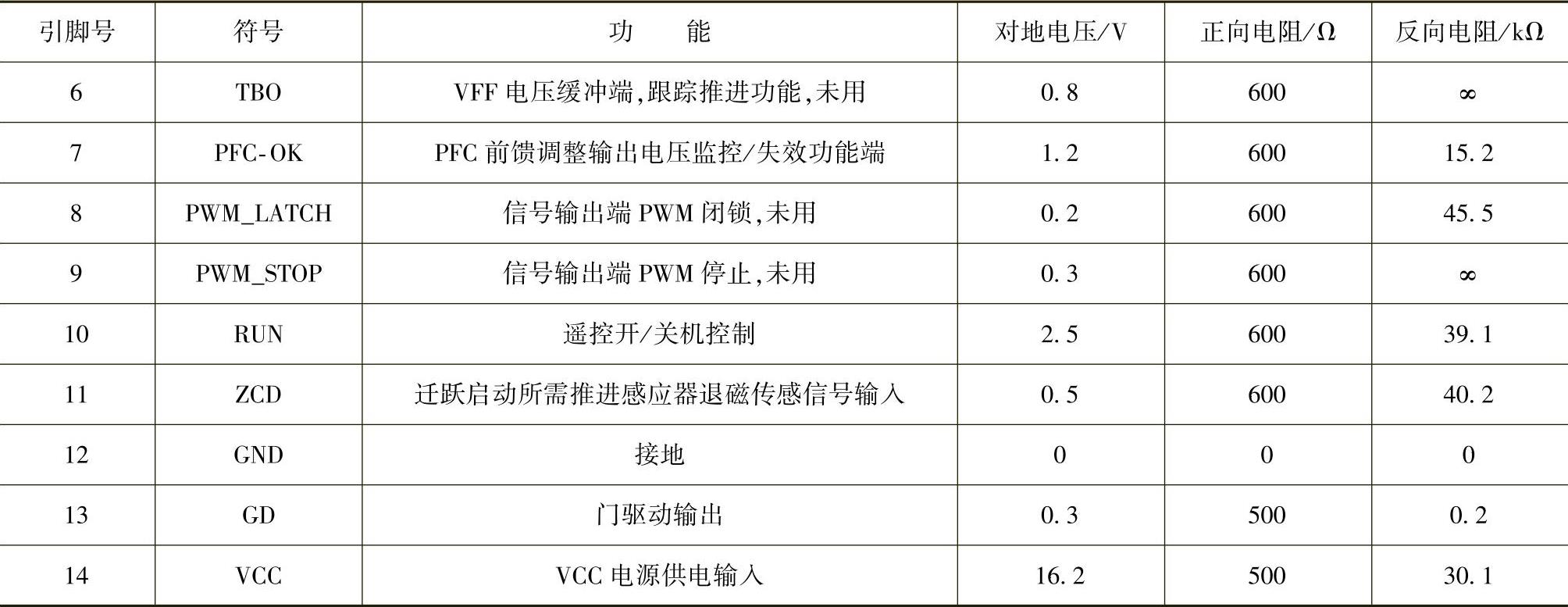

表5-9 L6563（N507）引脚功能和维修数据
（续）

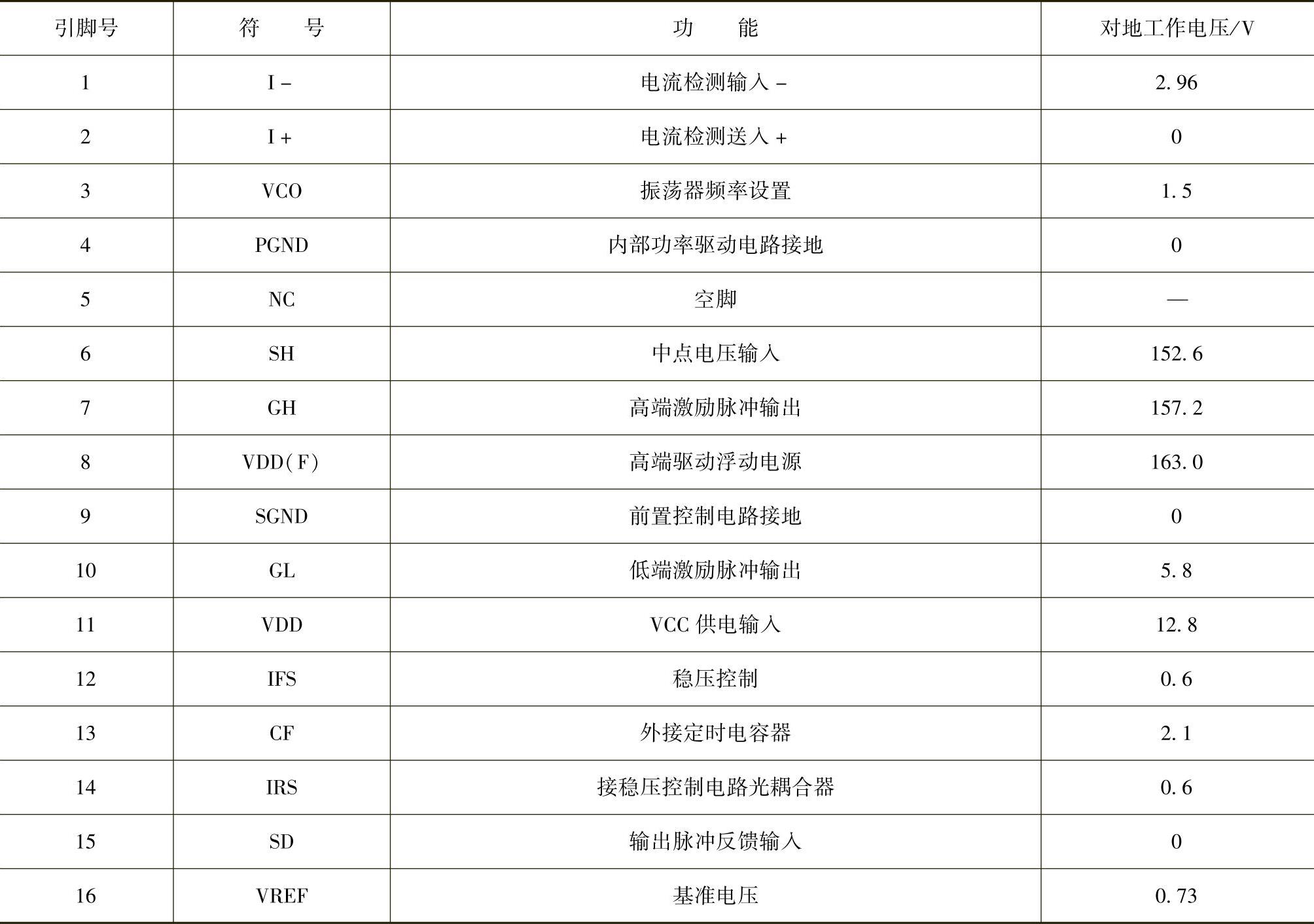

表5-10 TEA1610T（N512）引脚功能和对地电压
