PLC系统安装与接线详解

【摘要】:图解演示PLC系统通常安装在PLC控制柜内,避免灰尘、污物等的侵入,为了增强PLC系统的工作性能,提高其使用寿命,安装时应严格按照PLC的安装要求进行安装。下面以西门子S7-200系列PLC为例对其安装接线方法进行介绍,如图13-51所示。图13-52 安装固定DIN导轨2.PLC的安装固定图解演示DIN导轨固定完成后,接下来需要将PLC安装固定在DIN导轨上,如图13-53所示。图解演示例如,图13-55所示为西门子S7-200在某PLC控制系统应用中的I/O分配图。

图解演示

PLC系统通常安装在PLC控制柜内,避免灰尘、污物等的侵入,为了增强PLC系统的工作性能,提高其使用寿命,安装时应严格按照PLC的安装要求进行安装。下面以西门子S7-200系列PLC为例对其安装接线方法进行介绍,如图13-51所示。

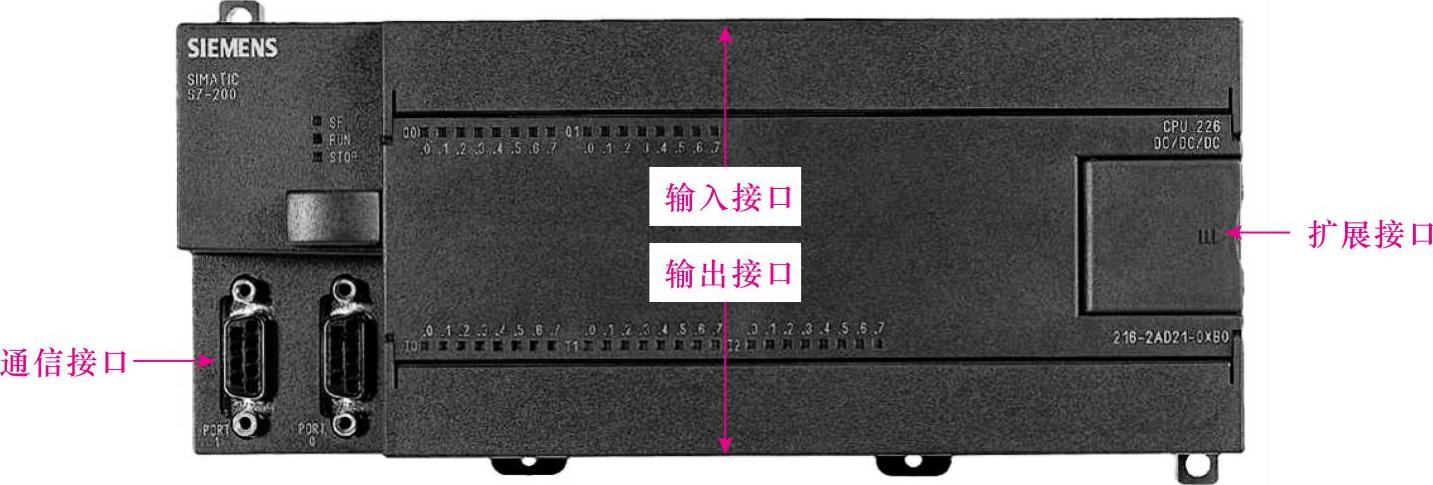

图13-51 西门子S7-200系列PLC实物

图解演示

1.DIN导轨的安装固定

图13-52所示为该PLC采用DIN导轨的安装方式时的安装固定方法。


图13-52 安装固定DIN导轨

2.PLC的安装固定

图解演示

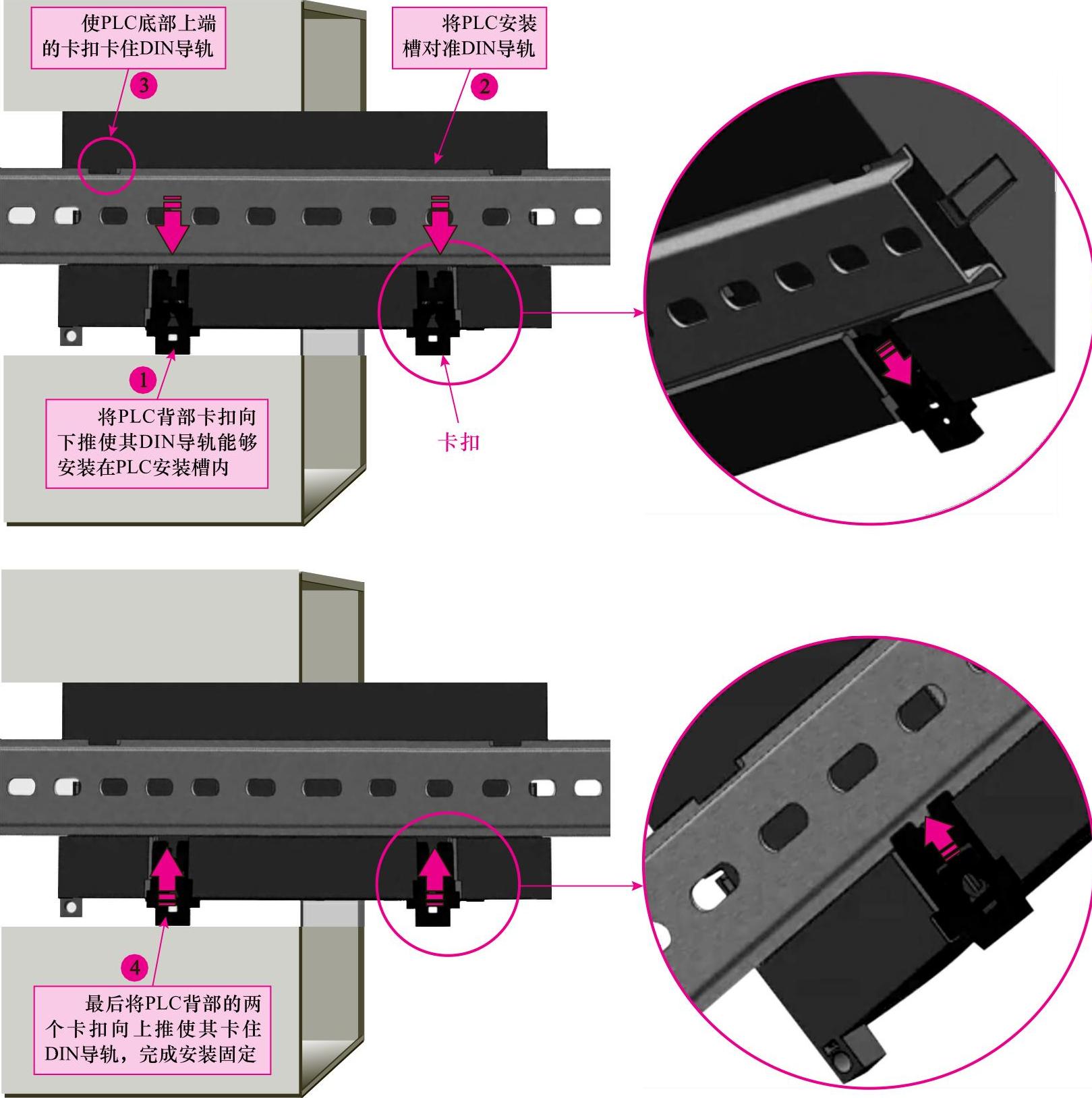

DIN导轨固定完成后,接下来需要将PLC安装固定在DIN导轨上,如图13-53所示。将PLC底部的两个卡扣向下推,使其DIN导轨能够安装在PLC安装槽内,然后将PLC安装槽对准固定好的DIN导轨,使其PLC背部上端的卡扣卡住DIN导轨,最后再将PLC背部的两个卡扣向上推,使其卡住DIN导轨,至此便完成了PLC的安装固定。

3.撬开接口端子排

图解演示

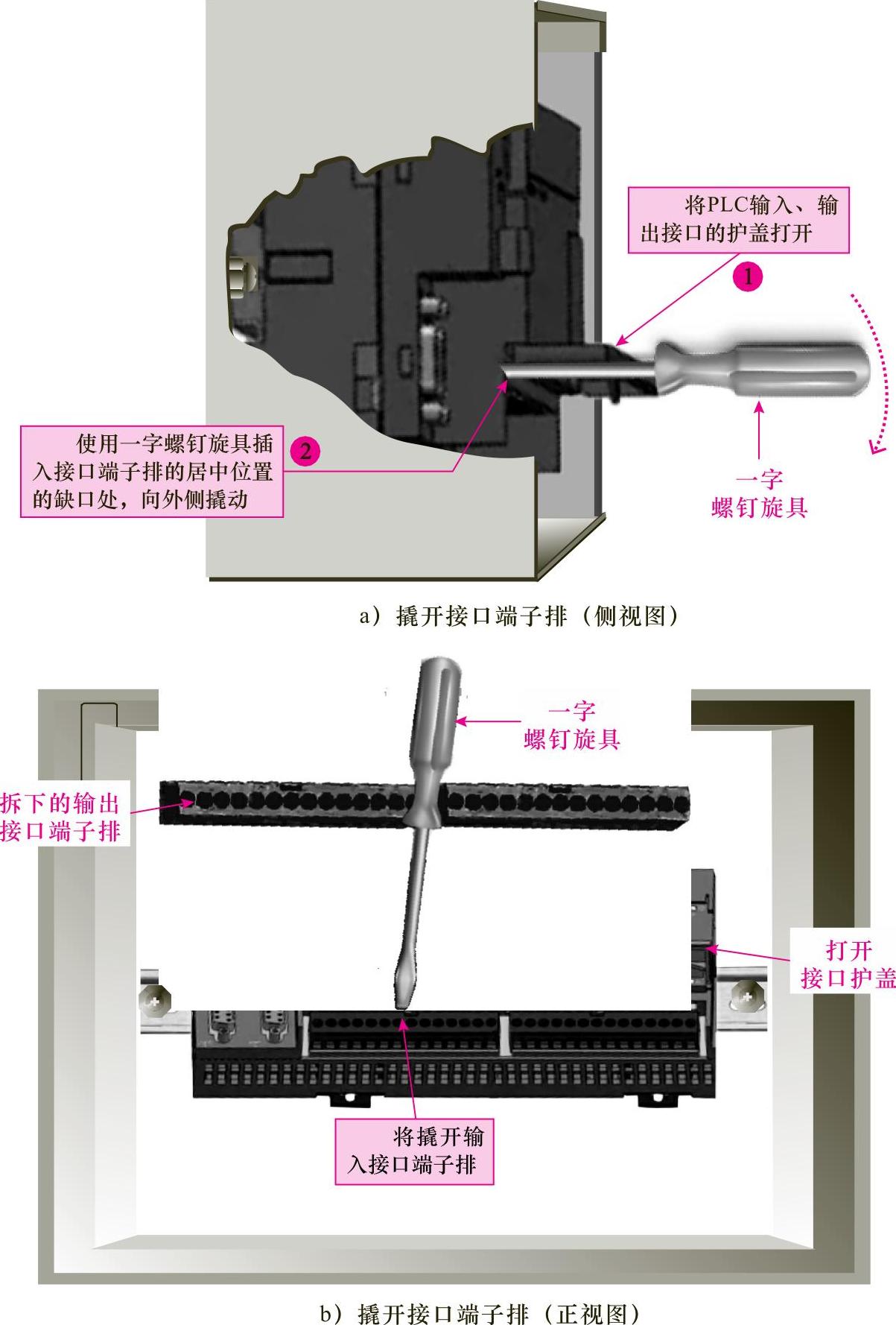

PLC与输入、输出设备之间通过输入、输出接口端子排进行连接,因此在安装前,首先应将输入、输出接口端子排撬开,如图13-54所示。


图13-53 PLC的安装固定

4.PLC输入输出接口的接线

PLC的输入接口常与输入设备(如控制按钮、过热保护继电器等)进行连接,用于控制PLC的工作状态;PLC的输出接口常与输出设备(接触器、继电器、晶体管变频器等)进行连接,用来控制其工作。

在进行PLC输入、输出接口的连接时,应严格按照预先设计的I/O分配图或分配表进行连接。

图解演示

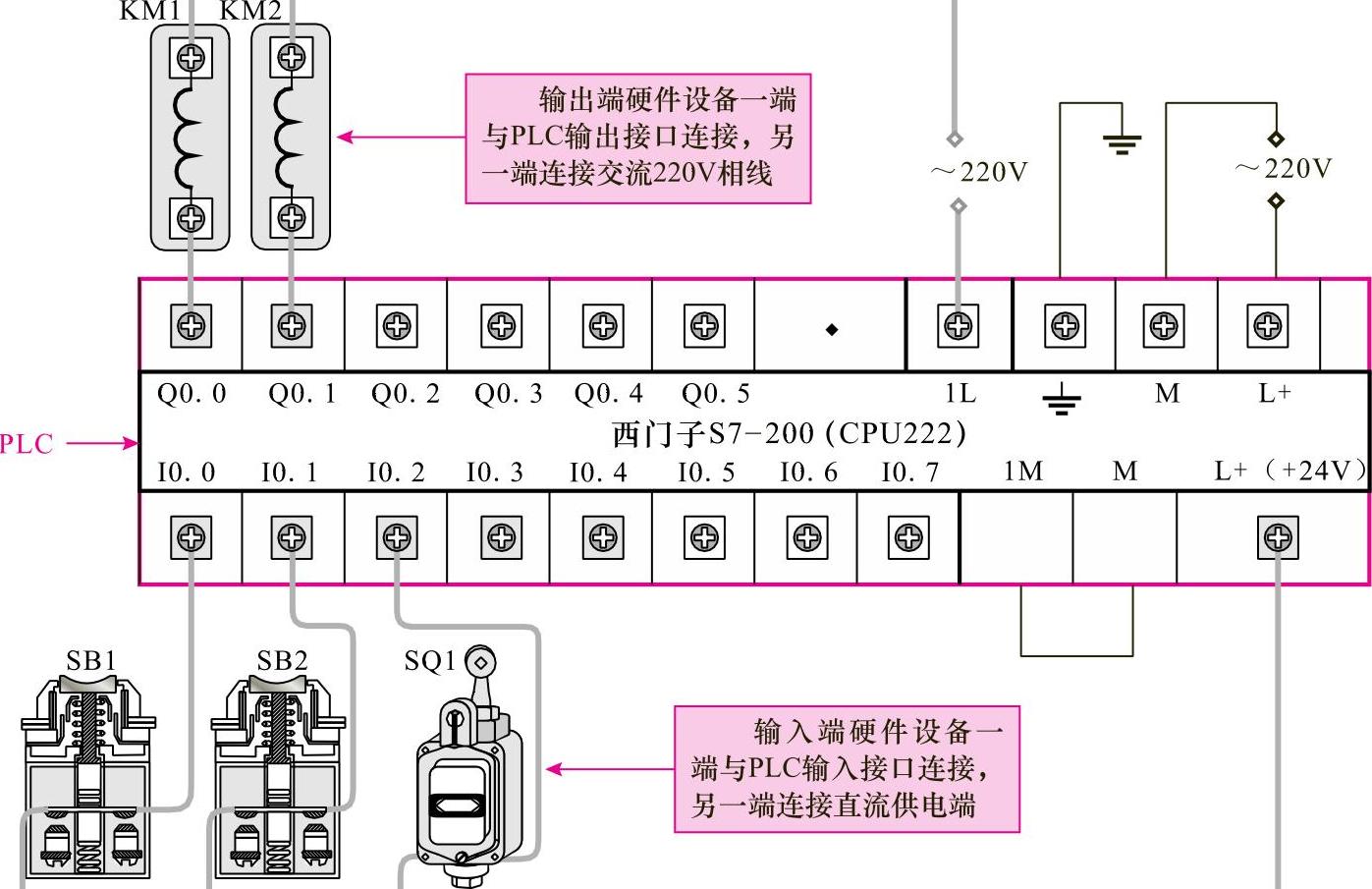

例如,图13-55所示为西门子S7-200(CPU222)在某PLC控制系统应用中的I/O分配图。


图13-54 撬开输入接口端子排

图解演示

根据预先设计的I/O分配图,便可以进行PLC与外部输入输出硬件设备连接,连接时应保证其接线牢固,如图13-56所示。连接输入设备时,将按钮或限位开关的一个触头与输入端的接口进行连接,另一个触头与供电端L+(+24V)进行连接;连接输出设备时,将接触器的一端与输出端接口进行连接。另一端与相线端进行连接,使其线圈接入交流220V电压中。

图解演示

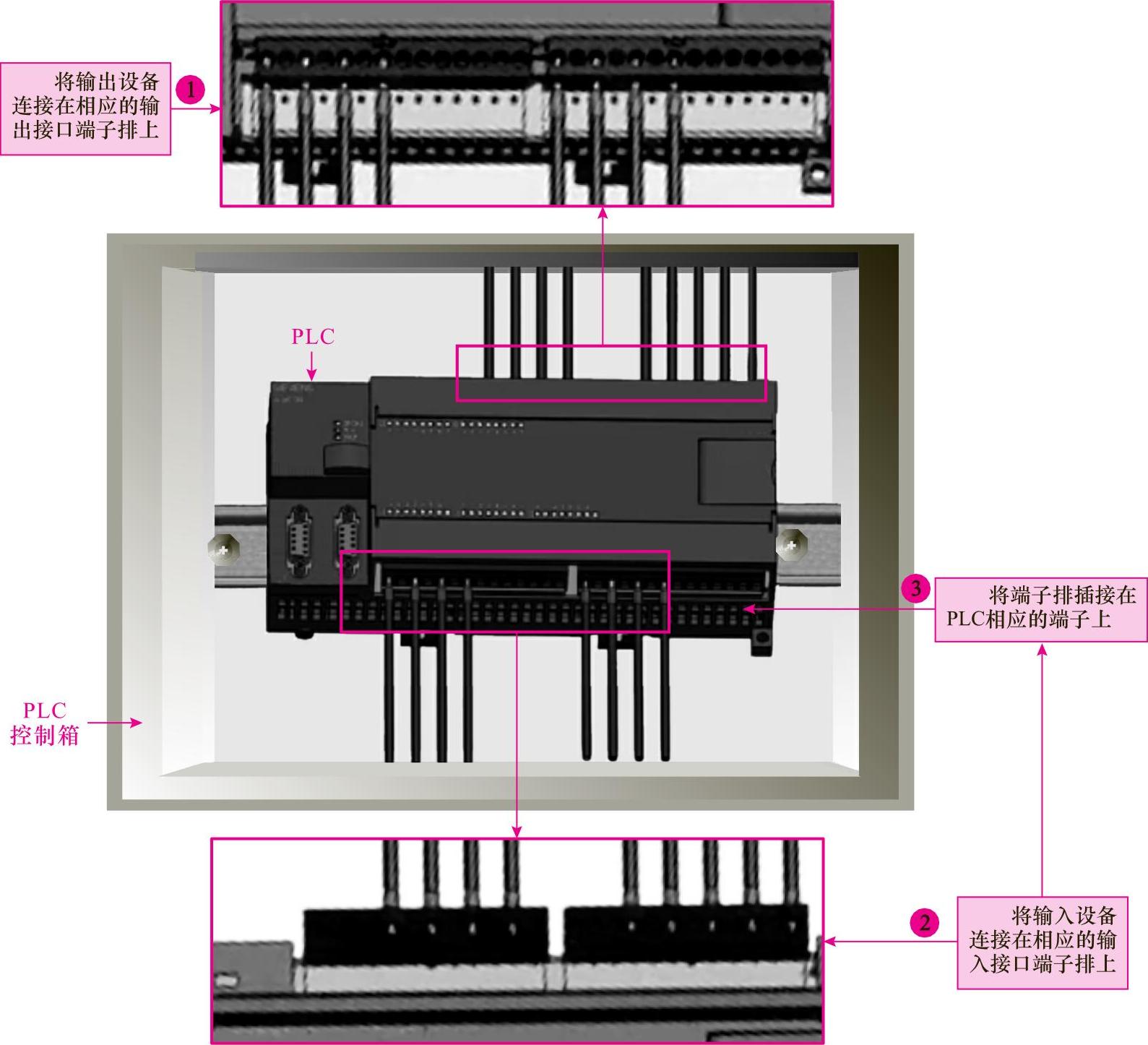

在将PLC与输入、输出设备进行连接时,通常先将输入、输出设备连接在相应的端子排上,然后再将其端子排插接在相应的端子上,接线及插接时应保证其牢固,如图13-57所示。


图13-55 西门子S7-200(CPU222)在某PLC控制系统应用中的I/O分配图


图13-56 PLC输入、输出接口的接线

5.PLC扩展接口的连接

图解演示

当PLC需连接扩展模块时,应先将其扩展模块安装在PLC控制柜内,然后再将其扩展模块的数据线连接端插接在PLC扩展接口上,如图13-58所示。


图13-57 输入、输出接口的接线方法
