如何正确使用变频器？
【摘要】：图12-45 变频器辅助参数设定的操作方法和步骤5.设定变频器开关量端子参数的操作练习训练要求：将变频器FED/REV控制模式设定为“二线模式2”，X1输入端子功能设定为“自由停车输入”，X2输入端子功能设定为“计数器触发信号输入”，其他输入端子使用默认值0；输出端子Y1设定为“设定计数值到达”，其他参数为默认值。
了解了变频器操作显示面板的键钮分布及各键钮的功能特点后，接下来我们要依托实际训练案例，开始变频器使用方法的操作练习，希望大家认真按照操作规程练习，认真体会变频器常用的操作技能。
1.设定用户密码的操作练习
训练要求：为了增加参数设置的安全性，要求对变频器设置密码，这里要求将用户密码设为“1206”。
操作练习：首先根据表12-4查找用户密码设定的功能参数组级别为“F0”（基本功能设定），功能码为“F0.00”。
图解演示

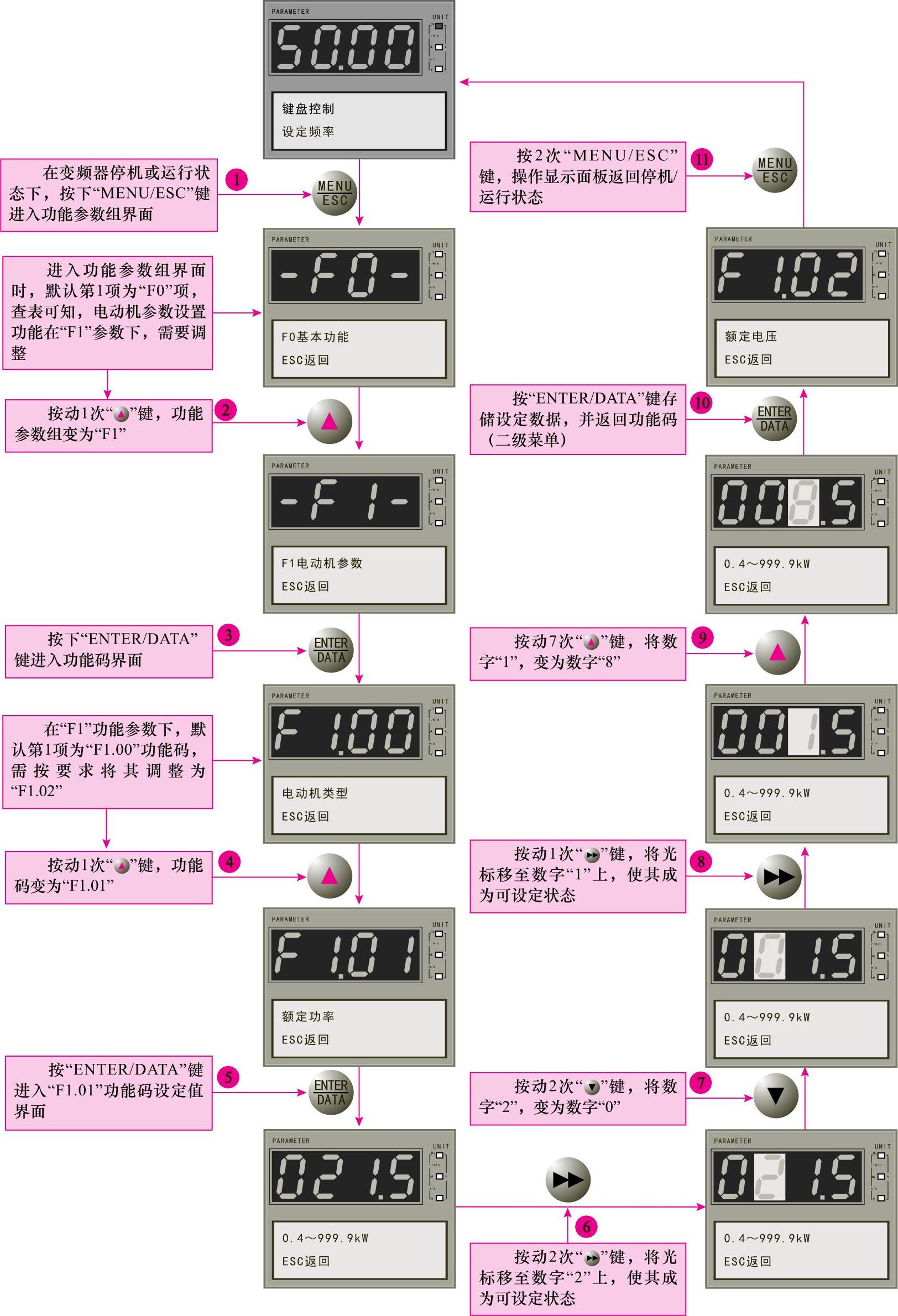

确定这些信息后，便可操作变频器的操作显示面板相应按键，进入相应菜单级别进行设置，具体方法和步骤如图12-42所示。
训练要求：将额定功率为21.5kW的电动机参数，更改为8.5kW电动机参数。
操作练习：首先根据表12-4查找电动机参数设定的功能参数组级别，可知电动机参数设定在“F1”功能下，继续查表12-4，找到电动机额定功率参数的功能码为“F1.01”。
图解演示
确定这些信息后，便可按动变频器的操作显示面板上的操作按键，进入相应菜单级别进行设置，具体方法和步骤如图12-43所示。
3.设定电动机综合参数的操作练习
训练要求：变频器系统中，被控交流异步电动机的参数为：额定功率为7.5kW，额定电压为380V，额定电流为14A，额定频率为50Hz，额定转速为1440r/min，利用变频器的操作显示面板进行这些参数的设定。
操作练习：首先根据表12-4查找电动机参数设定的功能参数组级别为“F1”，电动机额定功率功能码为“F1.01”，额定电压功能码“F1.02”，额定电流功能码为“F1.03”，额定频率功能码为“F1.04”，额定转速功能码为“F1.05”。
图解演示

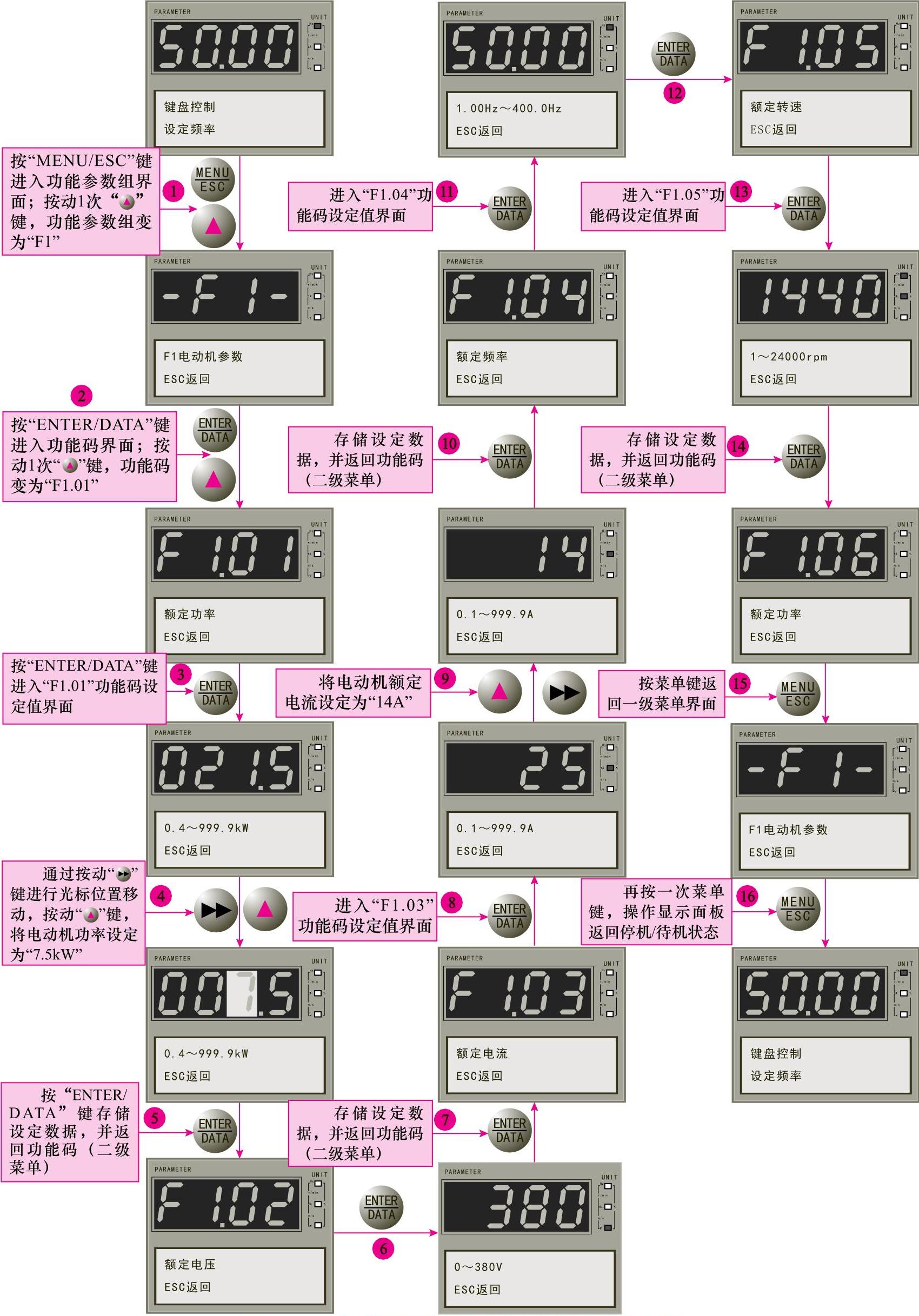

确定这些信息后，便可按动变频器的操作显示面板上的操作按键，进入相应菜单级别进行设置，具体方法和步骤如图12-44所示。
4.设定变频器辅助参数的操作练习
训练要求：将变频器的起动方式设定为“起动频率起动”，起动频率设定为“2.00Hz”，加减速方式设定为“S曲线加减速”，停机方式设定为“减速停机2”，其他参数为默认值。
操作练习：首先根据表12-4查找变频器辅助参数的功能参数组级别为“F2”，起动方式功能码为“F2.00”，起动频率功能码为“F2.01”，加减速方式功能码为“F2.05”，停机方式功能码为“F2.09”。
图解演示

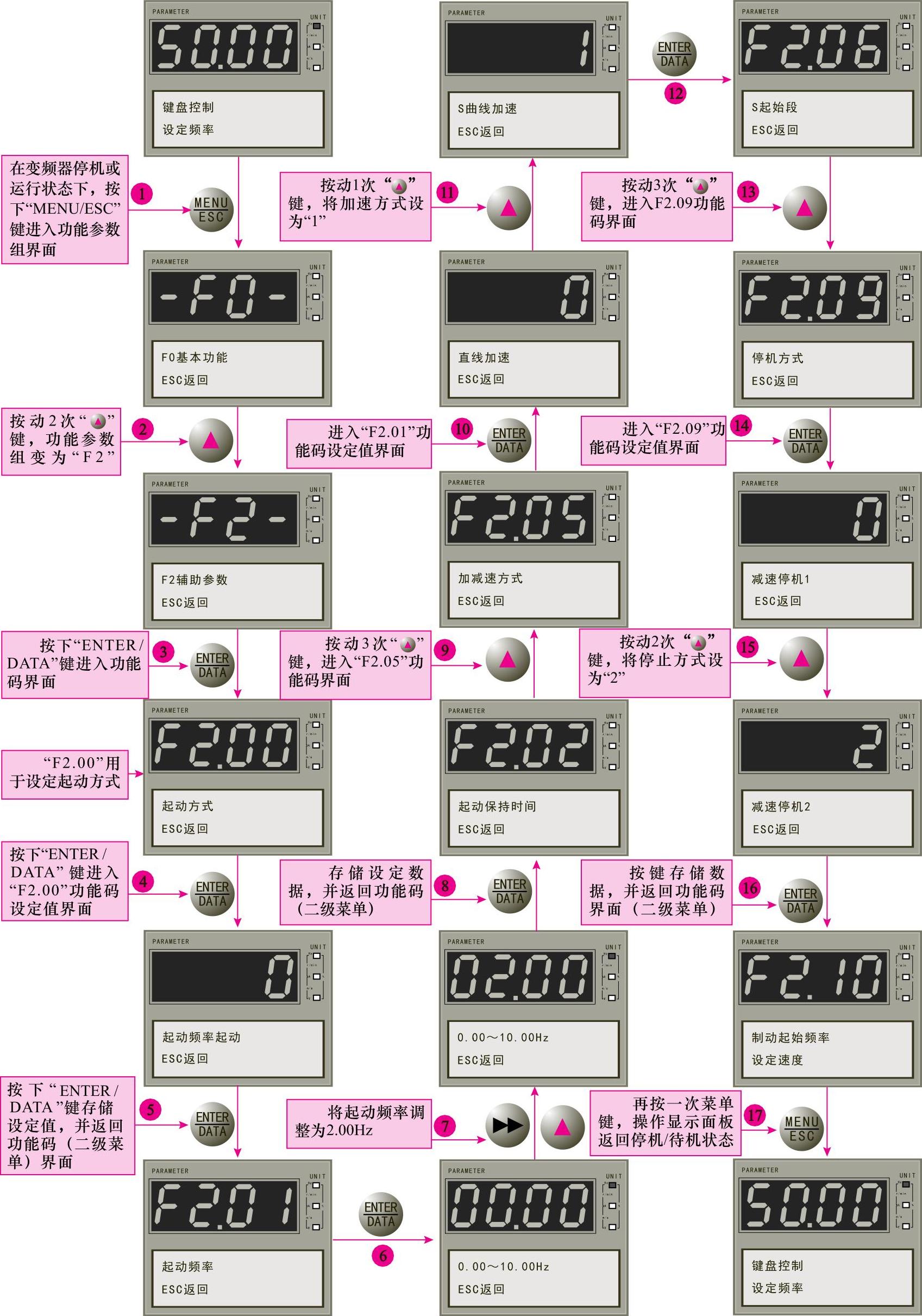

确定这些信息后，便可按动变频器的操作显示面板上的操作按键，进入相应菜单级别进行设置，具体方法和步骤如图12-45所示。
图12-42 用户密码设定的操作方法和步骤
图12-43 电动机额定功率参数设定的操作方法和步骤
图12-44 电动机综合参数设定的操作方法和步骤
图12-45 变频器辅助参数设定的操作方法和步骤
5.设定变频器开关量端子参数的操作练习
训练要求：将变频器FED/REV控制模式设定为“二线模式2”，X1输入端子功能设定为“自由停车输入（FRS）”，X2输入端子功能设定为“计数器触发信号输入”，其他输入端子使用默认值0；输出端子Y1设定为“设定计数值到达”，其他参数为默认值。
操作练习：首先根据表12-4查找变频器开关量端子参数的功能参数组级别为“F5”，FED/REV控制模式功能码为“F5.00”，X1输入端子功能码为“F5.01”，X2输入端子功能码为“F5.02”，输出端子Y1功能码为“F5.09”。
图解演示
确定这些信息后，便可按动变频器的操作显示面板上的操作按键，进入相应菜单级别进行设置，具体方法和步骤如图12-46所示。
6.变频器参数复制功能的操作练习
参数复制包括参数上传和参数下载两个步骤，其中参数上传是指将变频器控制板中的参数上传到操作显示面板的存储器中进行保存；参数下载是指将操作显示面板中存储的参数下载到变频器的控制板中，并进行保存。
训练要求：进行变频器操作显示面板与变频器控制板之间的参数复制操作。
操作练习：首先根据表12-4查找变频器参数复制功能为参数组级别为“F0”下，功能码为“F0.12”。
图解演示
确定这些信息后，便可按动变频器的操作显示面板上的操作按键，进入相应菜单级别进行设置，具体方法和步骤如图12-47所示。
7.停机显示参数的切换操作练习
变频器在停机或运行状态下，可由LED数码管显示屏显示变频器的各种状态参数。具体显示的参数内容可通过功能码FD.00～FD.02的设定值选择，通过按移位键可以循环切换显示停机或运行状态的状态参数。
训练要求：在变频器停机状态下，练习参数显示的操作方法。并将FD.02由出厂默认的设定值“设定频率”改为“模拟量输入AI1”。
图解演示
操作练习：根据表12-4可知，变频器停机状态下共有8项参数显示（FD.02的功能码说明），查看该状态下各相参数信息，可通过按动移位键切换，每按键一次，就切换一个停机状态参数，具体方法和步骤如图12-48所示。
