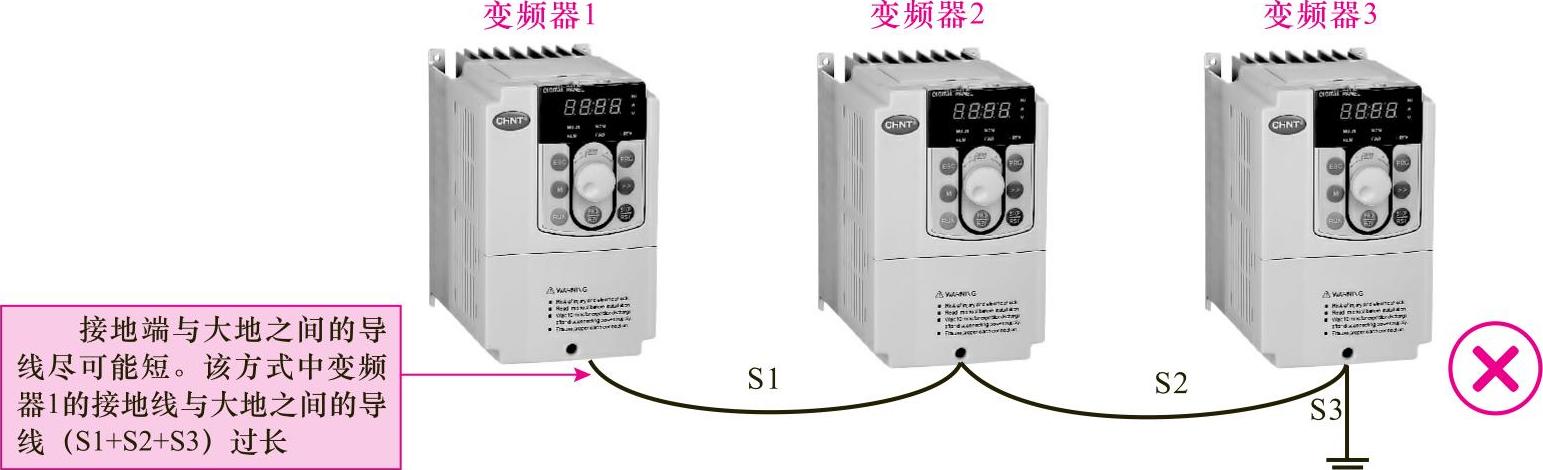

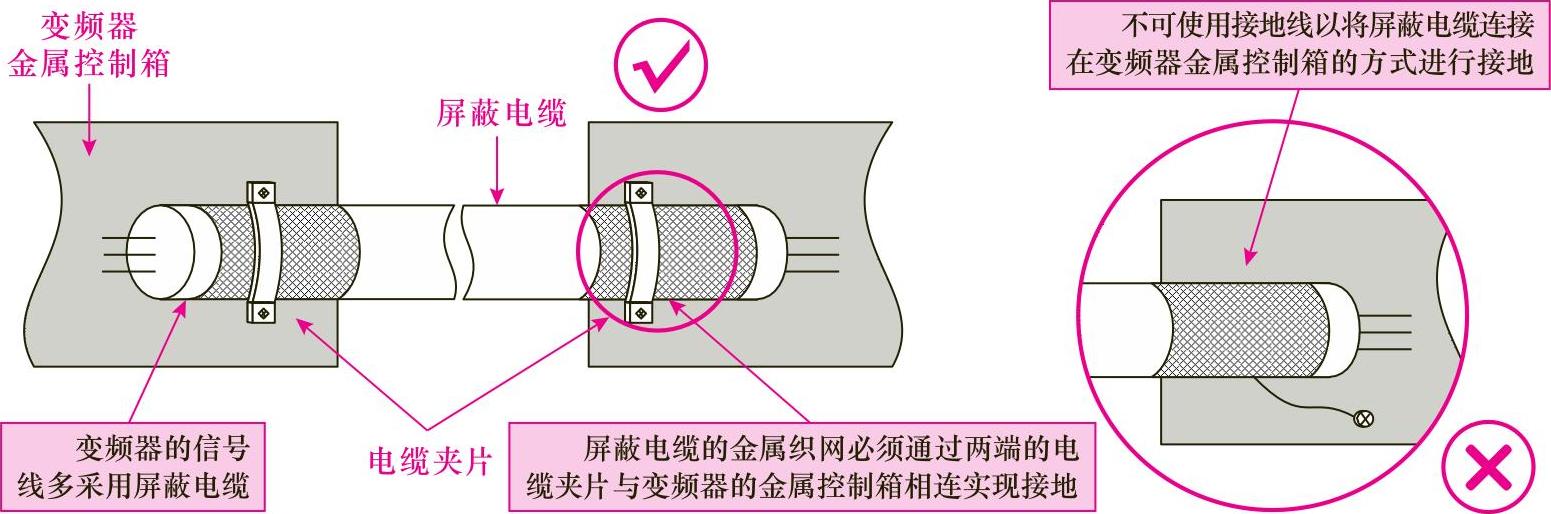

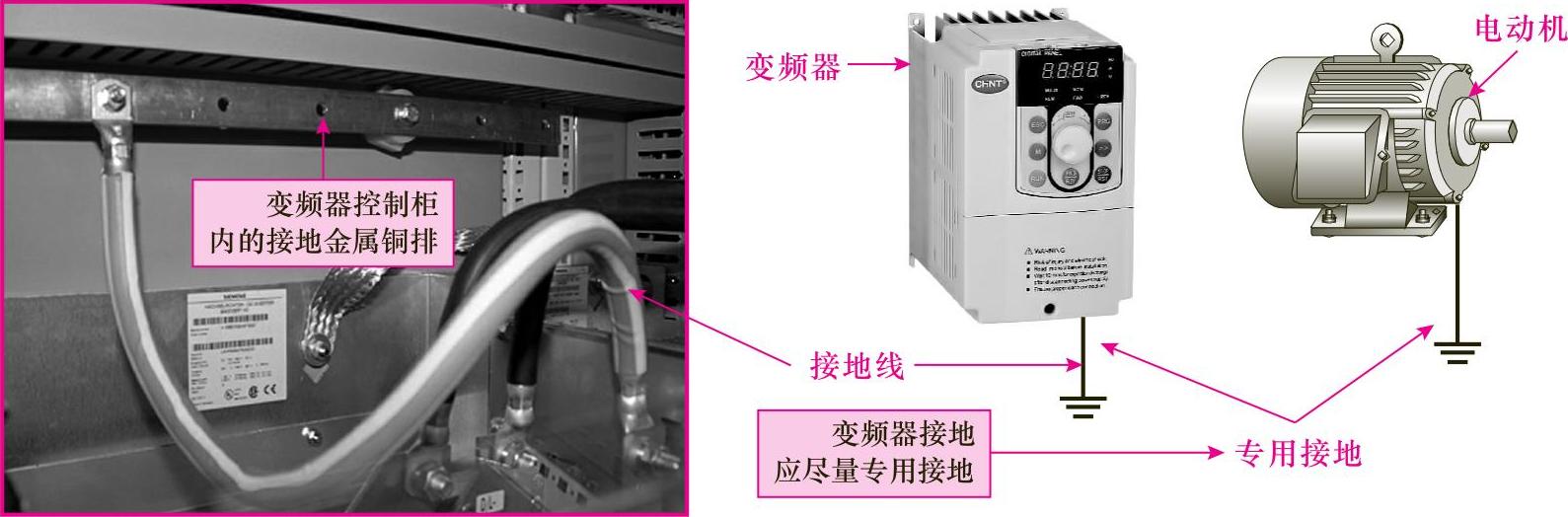

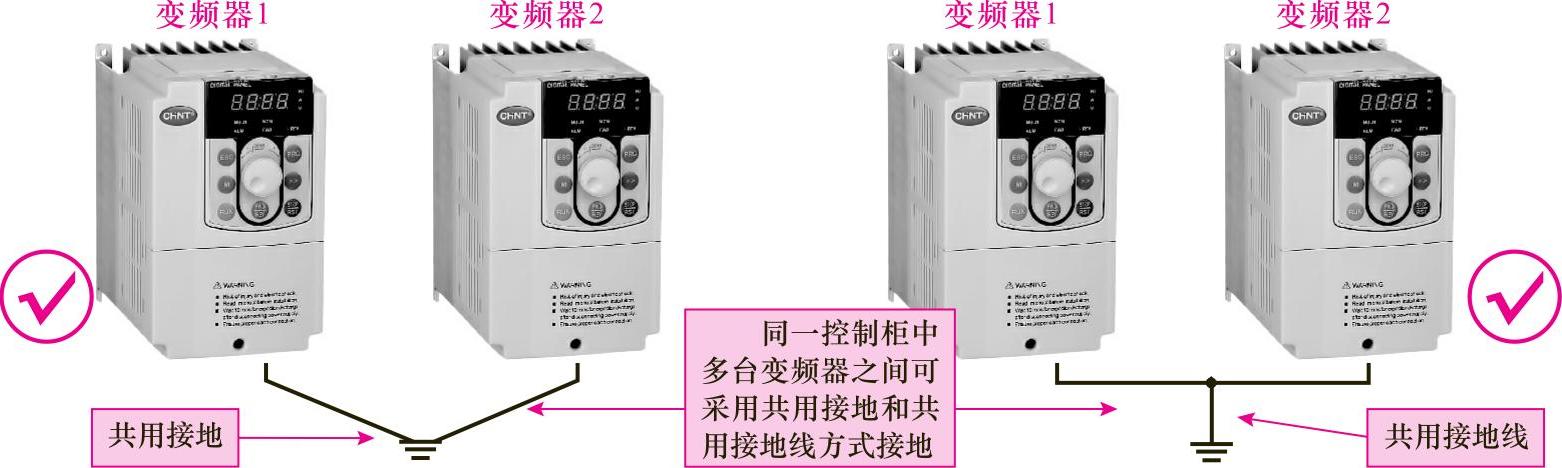

【摘要】：表12-1所示为不同规格变频器连接动力线长度与载波频率的关系。图12-17 专用接地提示说明在连接变频器的接地端时，应尽量避免与电动机、PLC或其他设备的接地端相连，为了避免其他设备的干扰，应分别进行接地。图12-20 变频器与变频器之间错误接地4.屏蔽线接地图解演示变频器的信号线通常为屏蔽电缆，在进行屏蔽电缆接地时，其屏蔽电缆的金属丝网必须通过两端的电缆夹片与变频器的金属机箱相连，如图12-21所示。

1.变频器的布线

图解演示

变频器接线时连接线应尽可能简短、不交叉，且所有连接线的耐压等级必须与变频器的电压等级相符。同时还应注意电磁波干扰的影响，为了避免电磁干扰，安装接线时可将电源线、动力线、信号线远离布线，关键信号线使用屏蔽电缆等抗电磁干扰措施，如图12-15所示。

图12-15 布线要求

2.动力线的类型和连接长度

变频器与电动机之间的连接线缆一般称为动力线，该动力线一般根据变频器的功率大小，选择导线面积合适的三芯或四芯屏蔽动力电缆。

图解演示

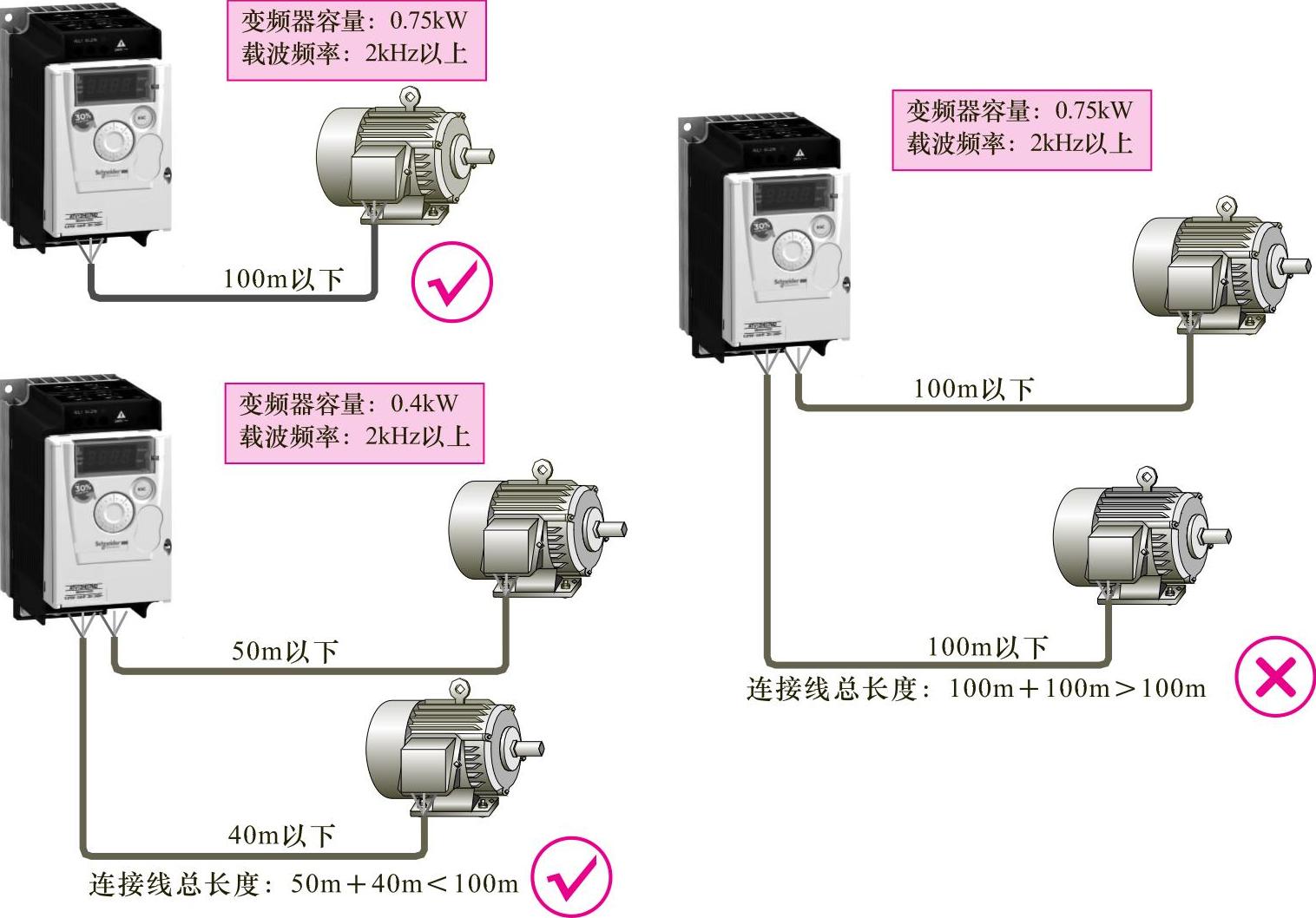

另外，由于工作环境影响，变频器与电动机之间往往要有一定距离，因此，动力线的长度也有一定要求，如图12-16所示。

图12-16 变频器与电动机连接长度示意图

相关资料

不同规格的变频器，对动力线长度的要求也不同，具体可根据产品说明书要求进行。值得注意的是，在实际接线中，应尽量缩短动力线长度，可以有效降低电磁辐射和容性漏电流。若动力线长度较长，或超过变频器所允许的线缆长度时，可能会影响变频器的正常工作，此时需要降低变频的载波频率，并加装输出交流电抗器。表12-1所示为不同规格变频器连接动力线长度与载波频率的关系。
