自动控制系统中的变频技术应用优化
【摘要】：图11-45 变频器在风机变频控制系统中的典型应用相关资料在上图风机变频控制系统中，采用了康沃CVF-P2-4T0055型变频器，该变频器各接线端子配线如图11-46所示，其各端子功能见表11-3所列。图11-48 鼓风机电动机在变频器控制下故障停机控制过程图11-48 鼓风机电动机在变频器控制下故障停机控制过程
图解演示

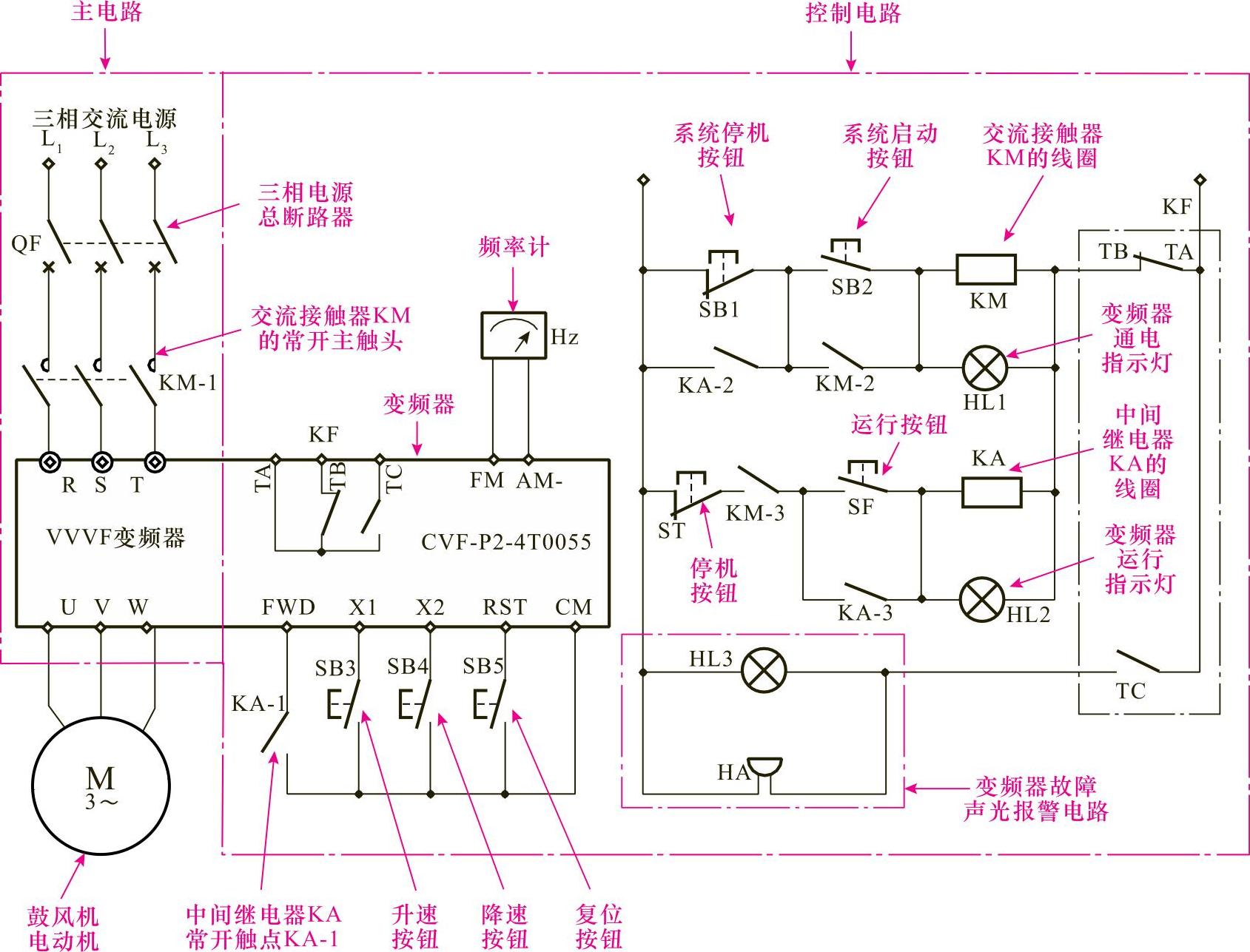

图11-45所示为变频器在风机变频控制系统（燃煤炉鼓风机）中的典型应用。该控制线路采用康沃CVF-P2-4T0055型风机、水泵专用变频器，控制对象为5.5kW的三相交流电动机（鼓风机电动机）。变频器可对三相交流电动机的转速进行控制，从而调节风量，风速大小要求由司炉工操作，因炉温较高，故要求变频器放在较远处的配电柜内。
图11-45 变频器在风机变频控制系统（燃煤炉鼓风机）中的典型应用
相关资料
在上图风机变频控制系统中，采用了康沃CVF-P2-4T0055型变频器，该变频器各接线端子配线如图11-46所示，其各端子功能见表11-3所列。
图11-46 康沃CVF-P2-4T0055型变频器各接线端子配线

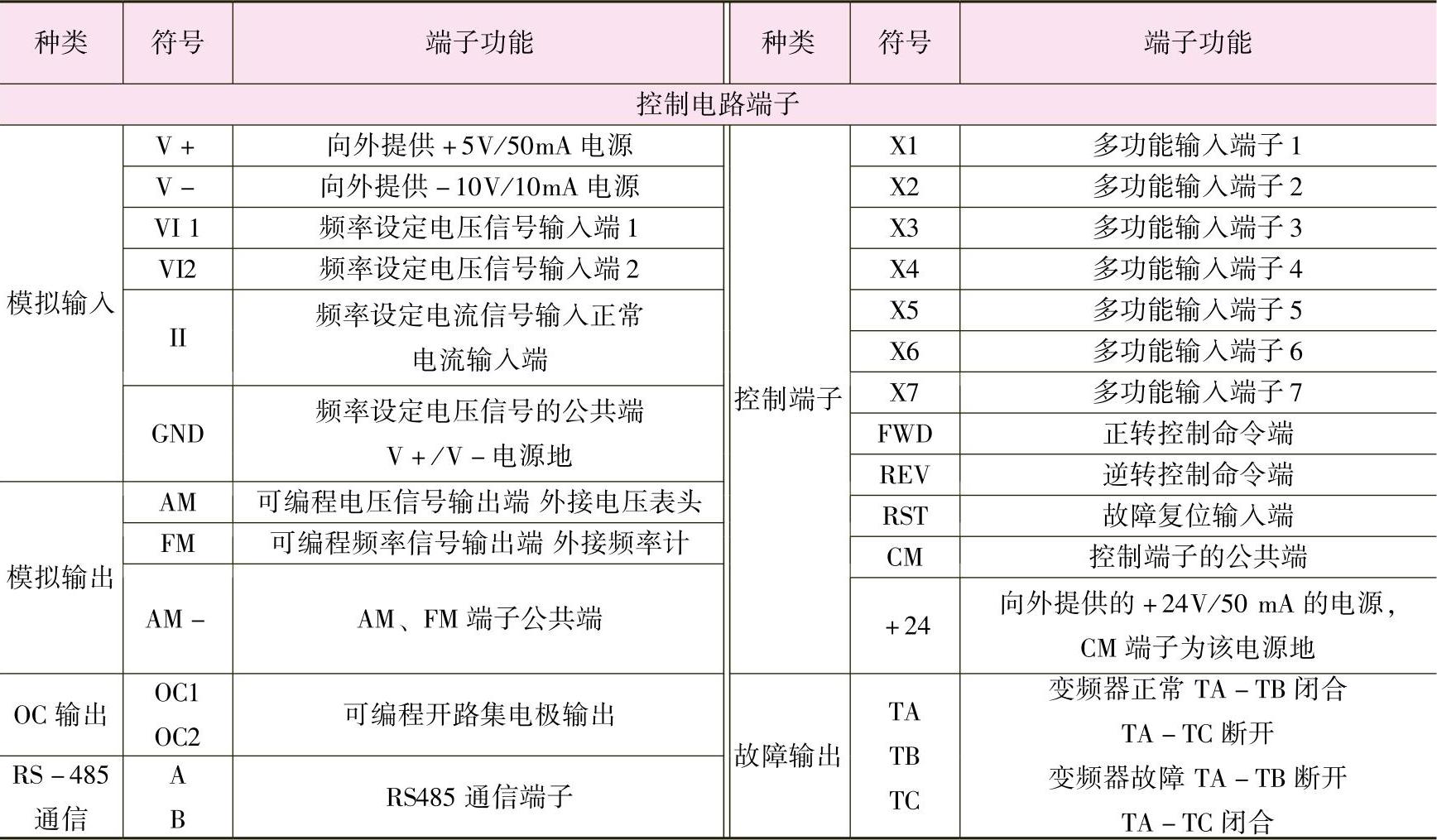

表11-3 康沃CVF-P2-4T0055型变频器各端子功能
（续）
1.鼓风机电动机在变频器控制下起动运转控制过程
图解演示

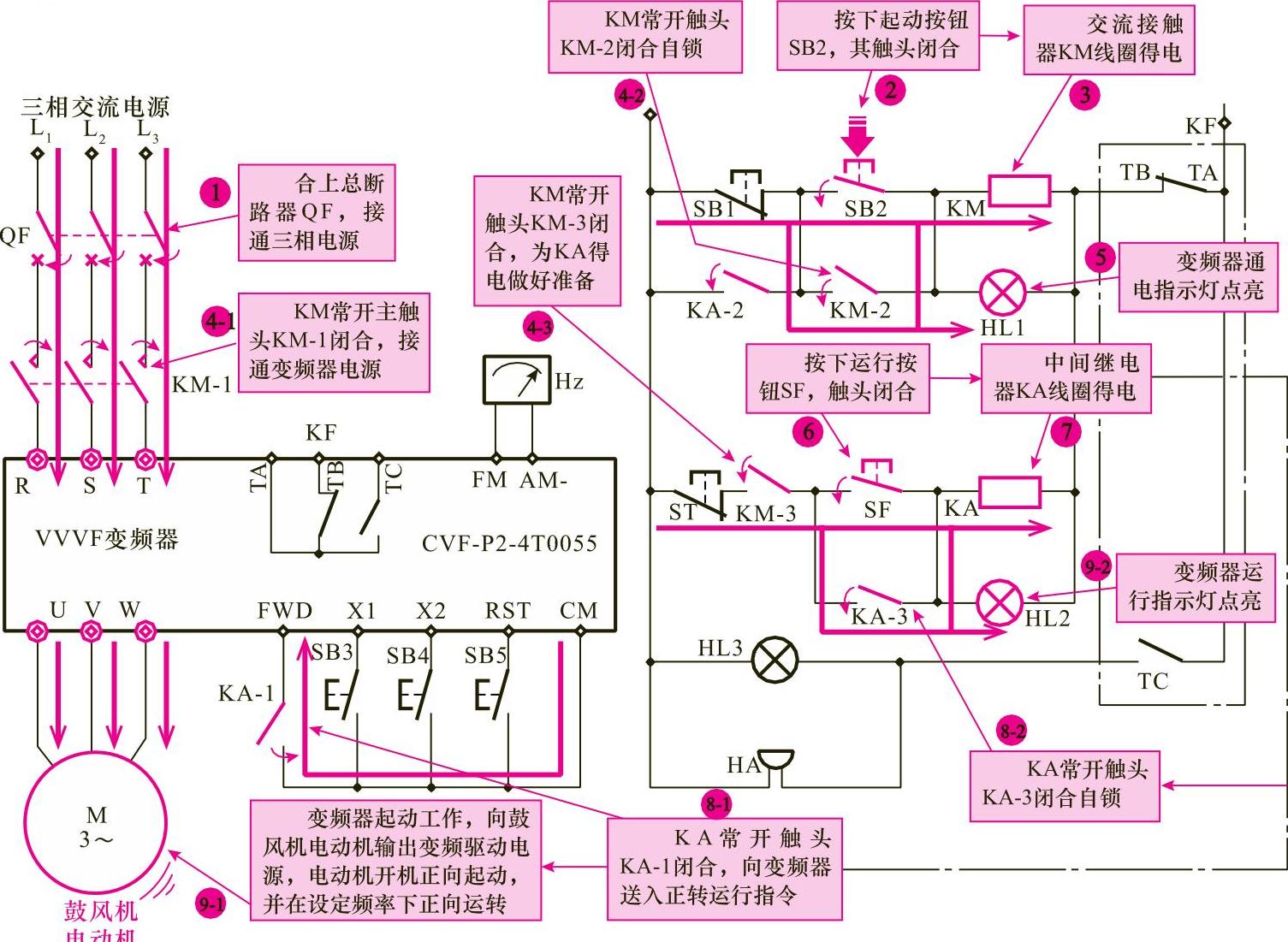

闭合主电路断路器QF，分别按下控制线路起动按钮SB2、变频运行起动按钮SF后，控制系统进入变频控制工作状态，图11-47所示为鼓风机电动机的变频起动控制过程。
图11-47 鼓风机电动机的变频器控制下起动运转控制过程
2.鼓风机电动机在变频器控制下故障停机控制过程
图解演示
当变频器或外围电路发生故障时，该控制线路可自动停机，并驱动声光报警电路工作，显示控制线路故障，提醒工作人员注意，其控制过程如图11-48所示。
图11-48 鼓风机电动机在变频器控制下故障停机控制过程
