变频技术在制冷设备中的应用
【摘要】：在制冷设备中，变频技术的引入使设备制冷/制热效率得到了提升。图解演示图11-42所示为海信KFR-25GW/06BP型变频空调器中的变频电路部分。该变频电路主要由控制电路、过电流检测电路、变频模块和变频压缩机构成的。图11-43 海信KFR-25GW/06BP型变频空调器变频电路的工作过程相关资料图11-44所示为上述电路中PS21564型智能功率模块的实物外形、引脚排列及内部结构，其各引脚功能见表11-2所列。
在制冷设备中，变频技术的引入使设备制冷/制热效率得到了提升。具有高效节能、噪声低、适应负荷能力强、起动电流小、温控精度高、适用电压范围广、调温速度快、保护功能强等特点。
图解演示

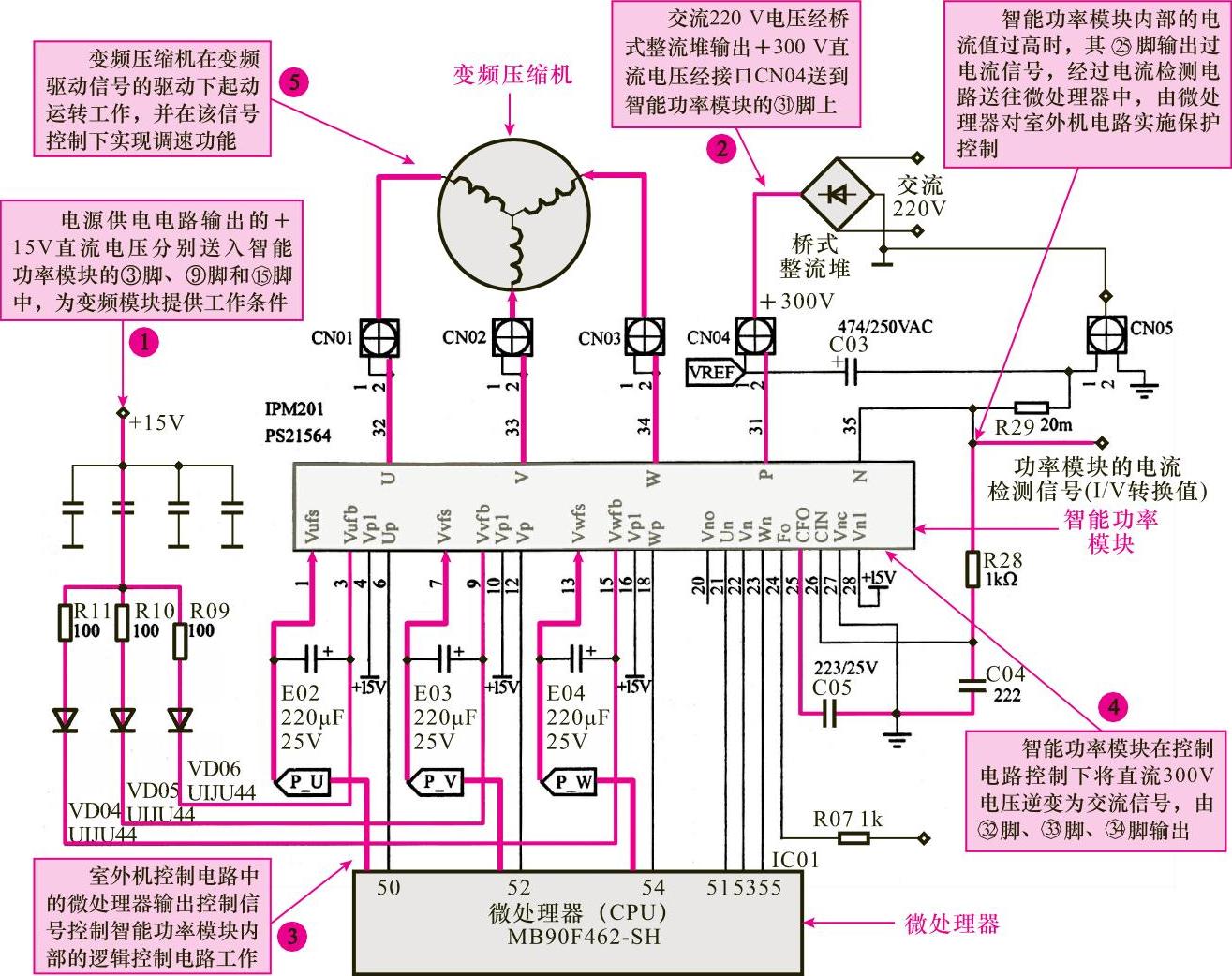

图11-42所示为海信KFR-25GW/06BP型变频空调器中的变频电路部分。该变频电路主要由控制电路、过电流检测电路、变频模块和变频压缩机构成的。
图11-42 海信KFR-25GW/06BP型变频空调器中的变频电路
图解演示
该电路中，变频电路满足供电等工作条件后，由室外机控制电路中的微处理器（MB90F462-SH）为变频模块IPM201/PS21564提供控制信号，经变频模块IPM201/PS21564内部电路的逻辑控制后，为变频压缩机提供变频驱动信号，驱动变频压缩机起动运转，具体工作过程如图11-43所示。
图11-43 海信KFR-25GW/06BP型变频空调器变频电路的工作过程
相关资料

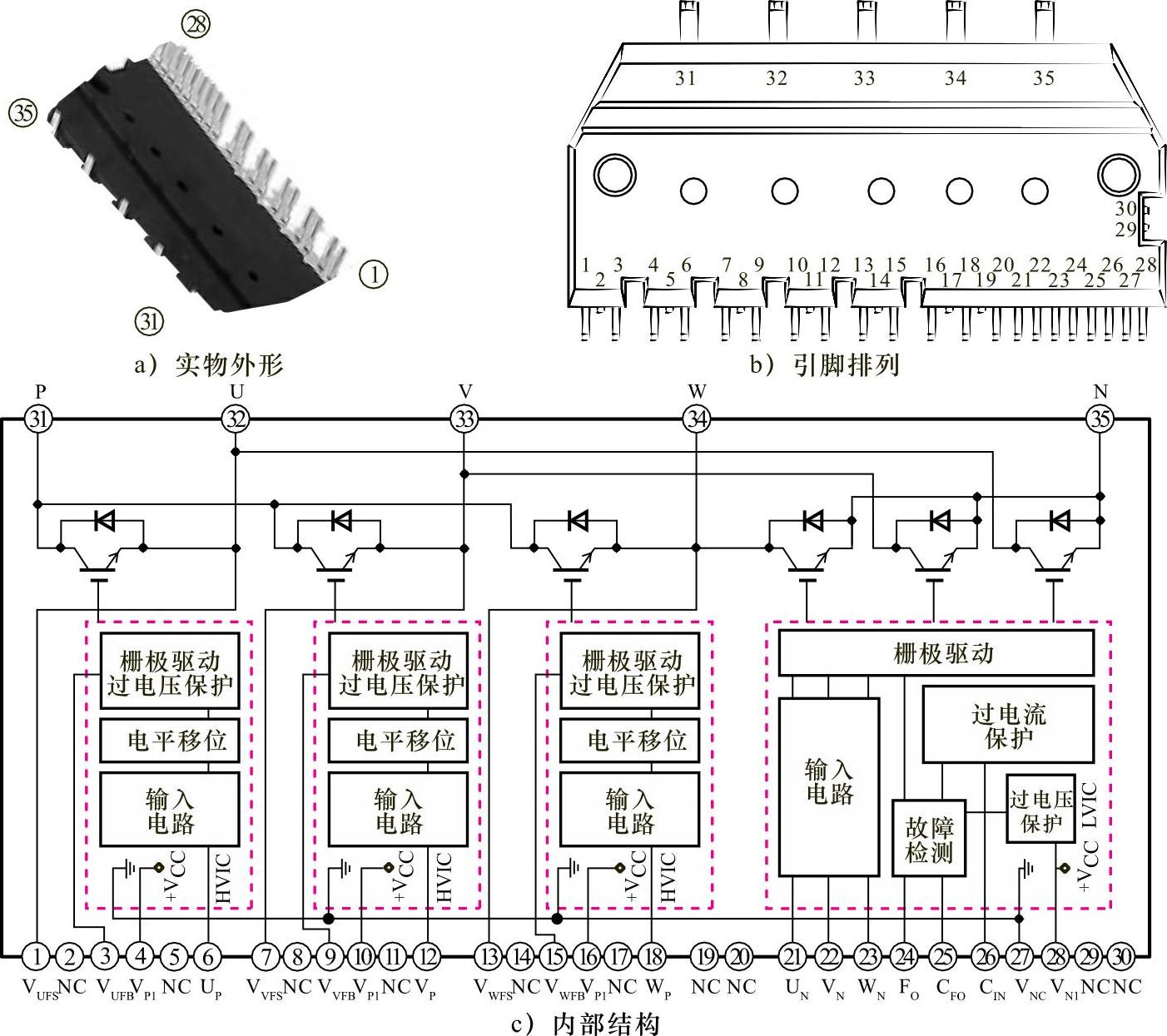

图11-44所示为上述电路中PS21564型智能功率模块的实物外形、引脚排列及内部结构，其各引脚功能见表11-2所列。
图11-44 PS21564型智能功率模块

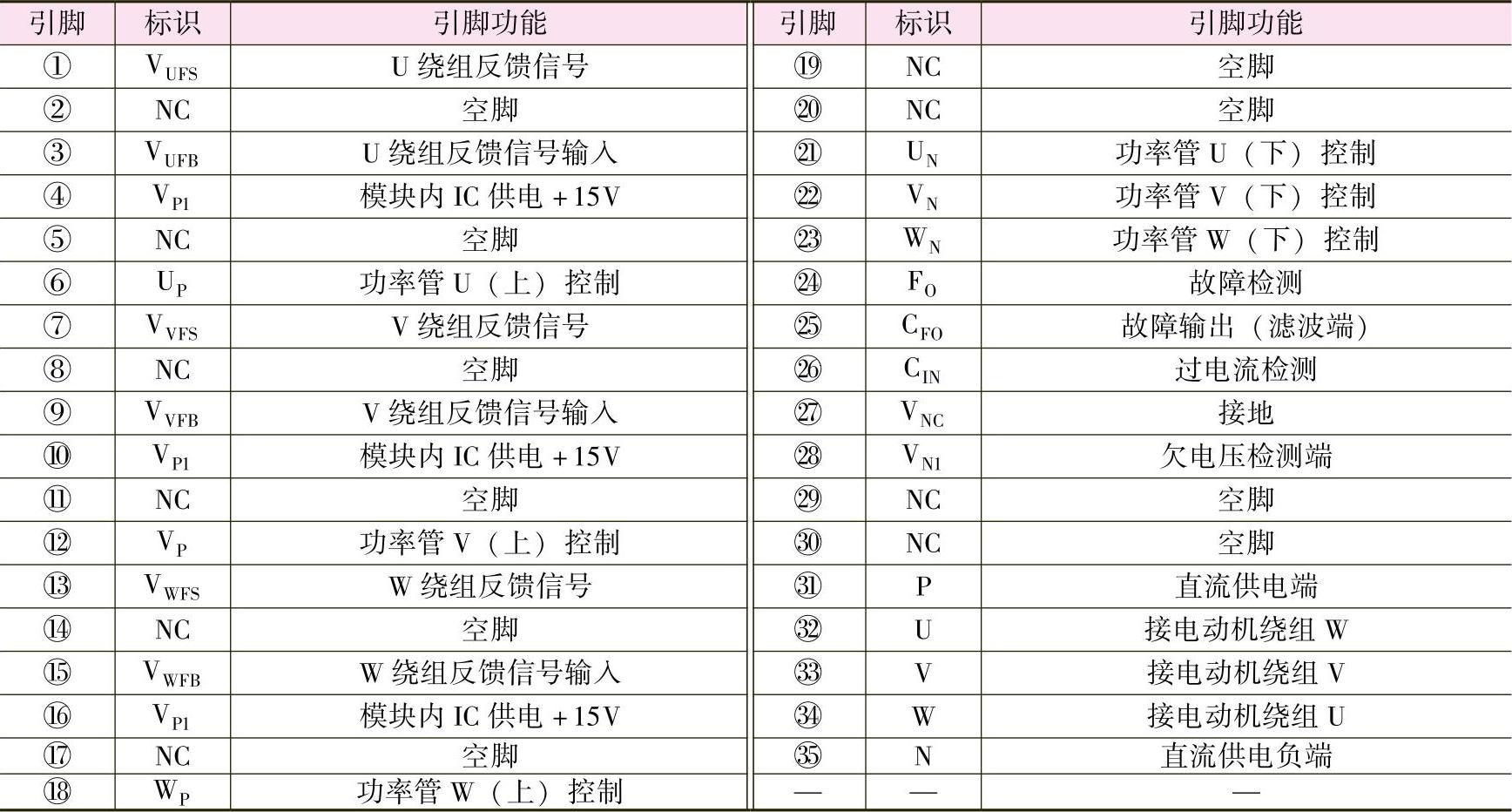

表11-2 PS21564型智能功率模块引脚功能
