稻谷加工机电气控制线路检修技巧

2023-06-24 理论教育版权反馈

【摘要】：图解演示稻谷加工机电气控制线路是指在通过起动按钮、停止按钮、接触器等控制部件控制各功能电动机起动运转，来带动稻谷加工机的机械部件运作，从而完成稻谷加工作业。图10-54所示为典型稻谷加工机电气控制线路图。在稻谷加工机电气控制线路中重点检修的参数或部件有供电电压、过热保护继电器、按钮以及交流接触器。

图解演示

稻谷加工机电气控制线路是指在通过起动按钮、停止按钮、接触器等控制部件控制各功能电动机起动运转，来带动稻谷加工机的机械部件运作，从而完成稻谷加工作业。图10-54所示为典型稻谷加工机电气控制线路图。

稻谷加工机电气控制线路主要是由起动按钮SB1、停止按钮SB2、交流接触器KM1/KM2/KM3、过热保护继电器FR1～FR3、三相交流电动机等构成的。

提示说明

需要起动稻谷加工机时，可先合上电源总开关QS，接通三相电源，并按下起动按钮SB1，此时交流接触器KM1、KM2、KM3线圈同时得电。

交流接触器KM1、KM2、KM3线圈得电后，常开辅助触头KM1-2、KM2-2、KM3-2闭合，实现自锁功能。

常开主触头KM1-1、KM2-1、KM3-1闭合，接通主电动机M1、进料驱动电动机M2、出料驱动电动机M3的供电电源，主电动机M1、进料驱动电动机M2、出料驱动电动机M3起动运转。

当需要稻谷加工机停机时，按下停止按钮SB2。交流接触器KM1、KM2、KM3线圈同时失电，其触头全部复位：

交流接触器KM1、KM2、KM3线圈失电后，常开辅助触头KM1-2、KM2-2、KM3-2复位断开，解除自锁功能。

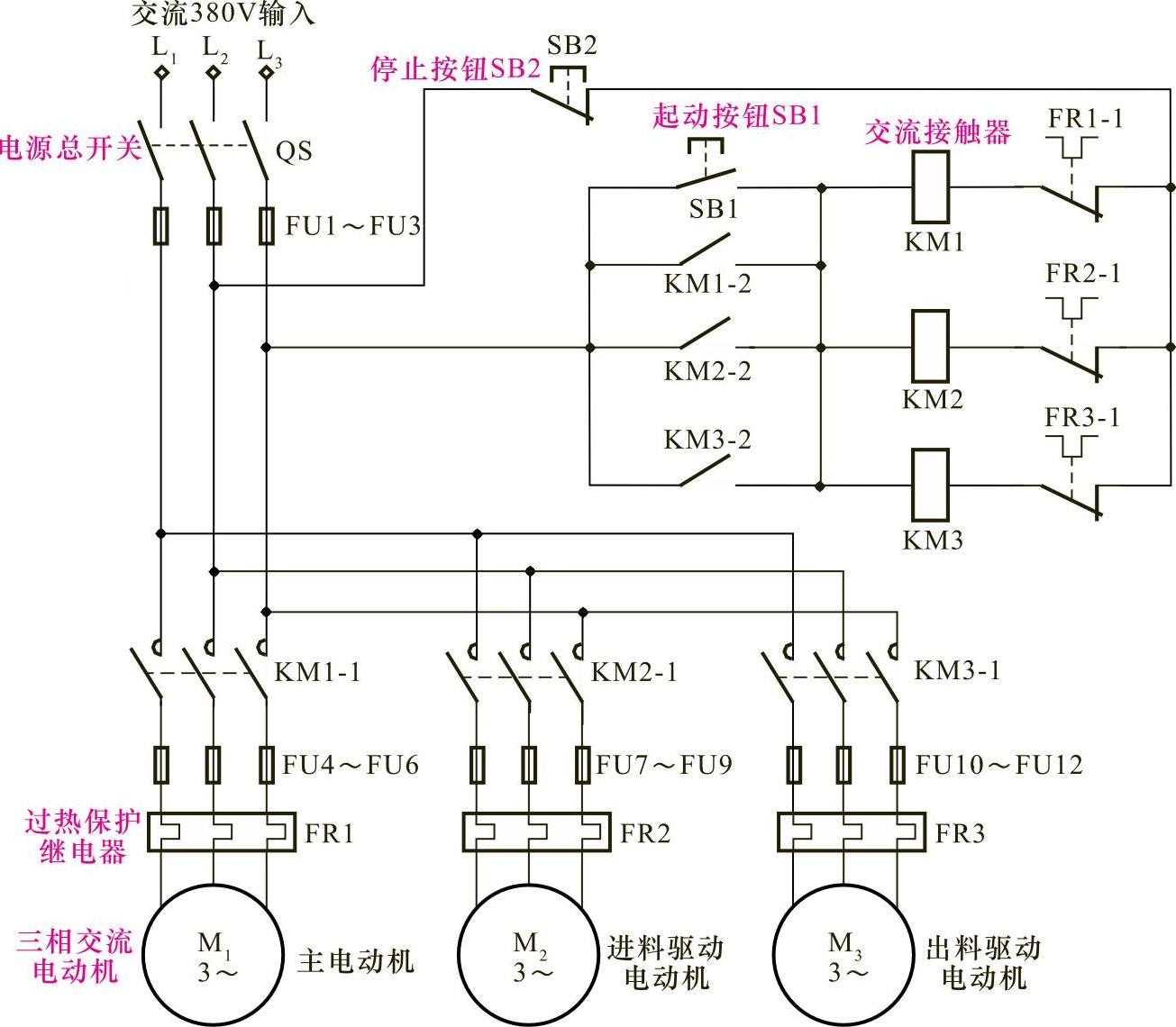

图10-54 典型稻谷加工机电气控制线路图

在稻谷加工机电气控制线路中，交流380V为电路提供工作电压，起动/停止按钮控制整个电路的工作状态；过热保护继电器保护电动机运行时的温度，避免过高；由交流接触器KM1～KM3控制电动机的工作状态。

由此可知，根据电路的故障现象，初步判断可能存在故障的部位或元器件，明确了故障的范围，接下来便可对该电路中的相关部位或部件进行检修。

在稻谷加工机电气控制线路中重点检修的参数或部件有供电电压、过热保护继电器、按钮以及交流接触器。

1.供电电压的检修方法

电动机正常工作时，需要有380V的供电电压，若该电压不正常，则会造成整个电路不能工作的故障。因此，当该电路出现不工作的状态时，应先对供电电压部分进行检修。

提示说明

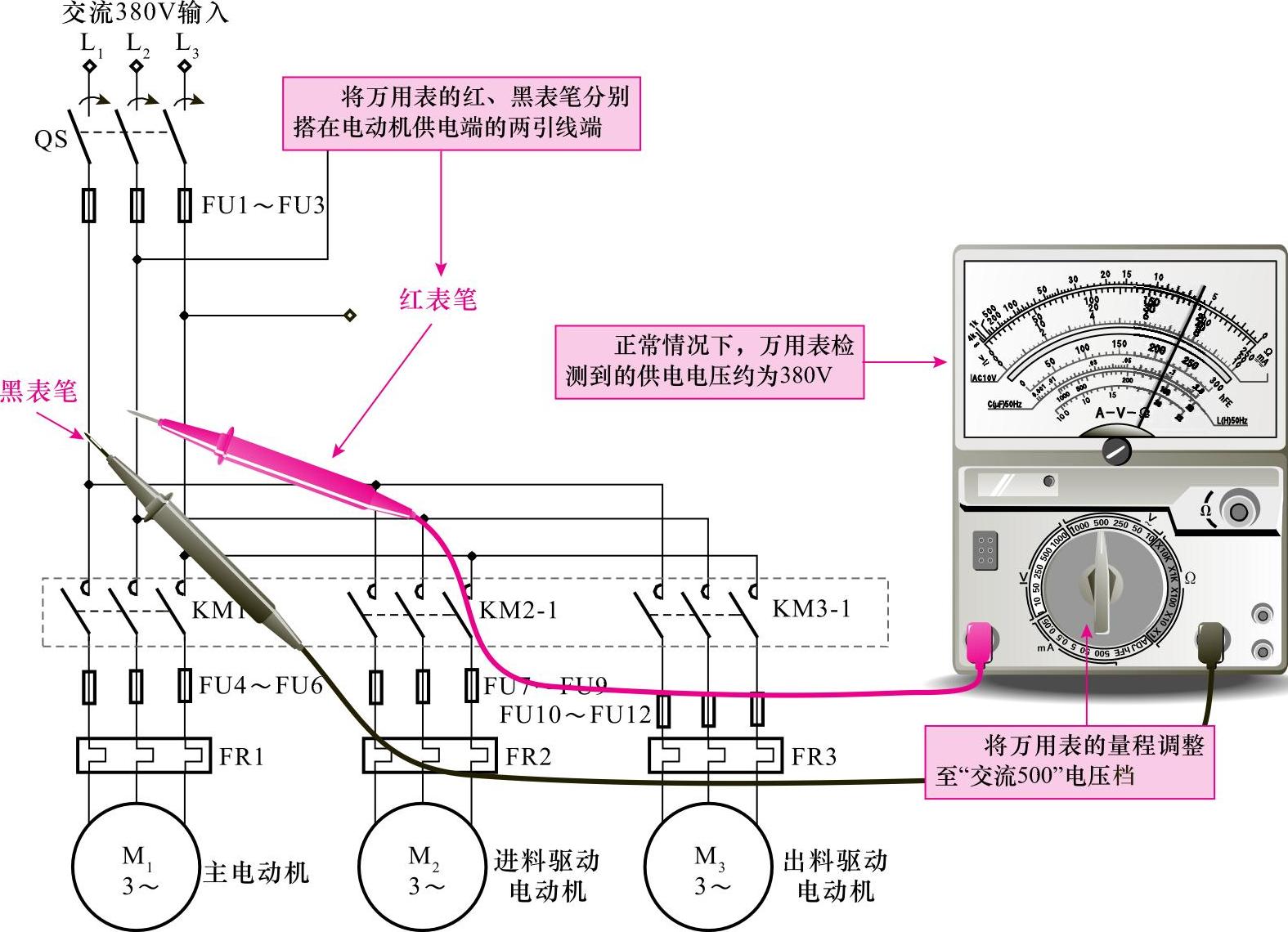

正常情况下，在通电状态时，将万用表的两表笔分别搭在电动机的公共供电端，应能检测到交流380V的电压。图10-55所示为供电电压的检修方法。

图10-55 供电电压的检修方法

2.过热保护继电器的检修方法

电路中的供电电压正常，则电动机仍不能正常工作时，可能是过热保护继电器损坏造成电动机一直处于被保护状态，因此应对过热保护继电器进行检修。

图解演示

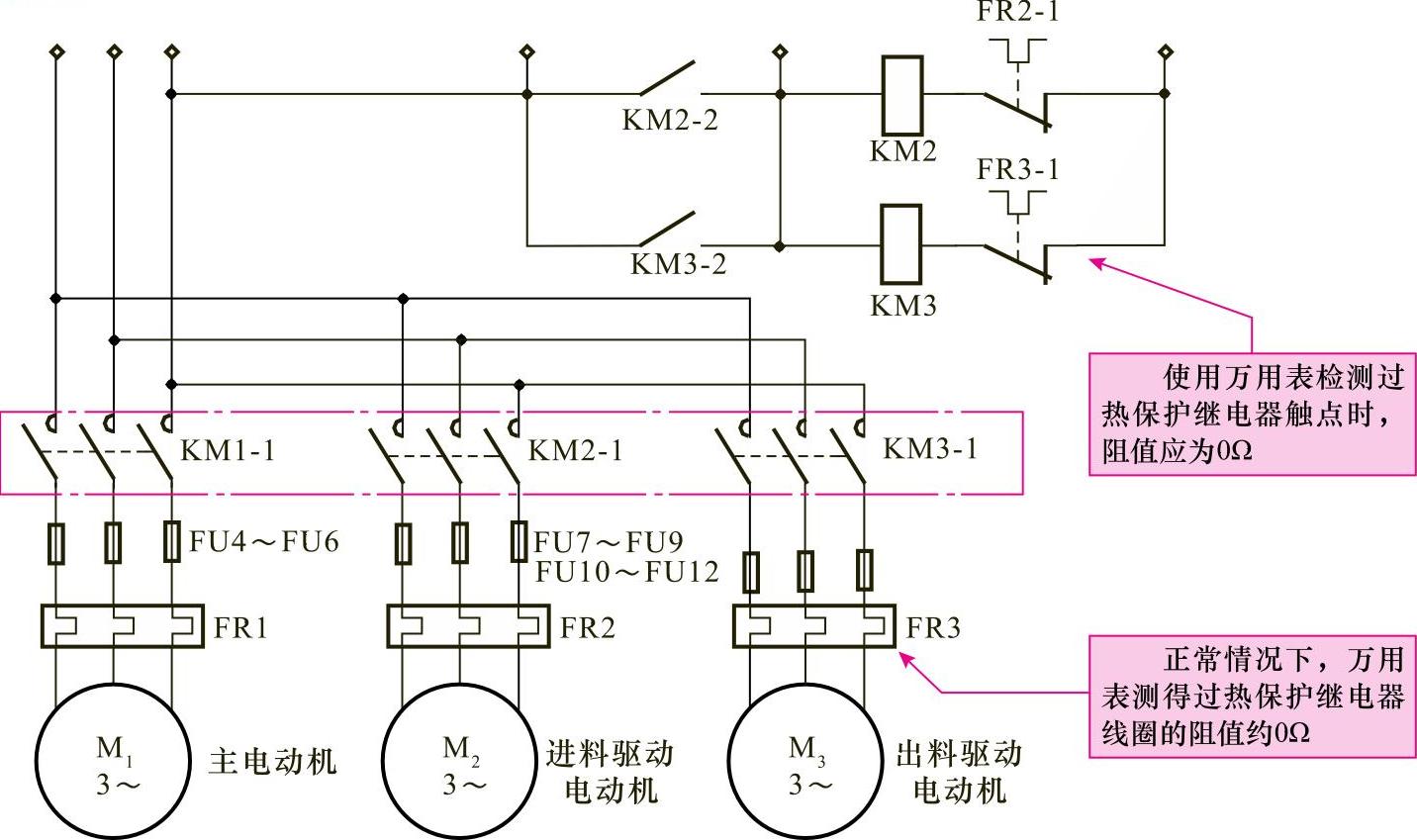

判断过热保护继电器是否正常时，通常可使用万用表检测过热保护继电器的线圈、触点的阻值是否正常。图10-56所示为过热保护继电器的检修方法。

图10-56 过热保护继电器的检修方法

提示说明

按钮作为稻谷加工机的主要控制部件，对该部件的检修也是非常重要的，判断该部件是否正常时，可使用万用表检测两引脚间的阻值是否正常。在正常情况下，常开按钮引脚间的阻值应为无穷大；常闭按钮引脚间的阻值为零欧姆。

3.交流接触器的检修方法

当检测供电、过热保护继电器、按钮均正常时，电路的故障仍未排除，则需要对各交流接触器进行检修。

图解演示

判断交流接触器是否正常时，可在通电状态下，检测通过触头的电压值是否正常；若供电正常，则表明交流接触器可以正常工作。图10-57所示为交流接触器的检修方法。

图10-57 交流接触器的检修方法
