货物升降机自动运行控制线路的检修优化方案
【摘要】：货物升降机的自动运行控制线路主要是由总断路器QF、停止按钮SB1、起动按钮SB2、下位限位开关SQ1、上位限位开关SQ2、交流接触器KM1和KM2、时间继电器KT等构成的。货物升降机下降到规定高度，下位限位开关SQ1动作，常闭触头断开。在货物升降机的自动运行控制线路中重点检修的部件有按钮、限位开关以及时间继电器。
图解演示

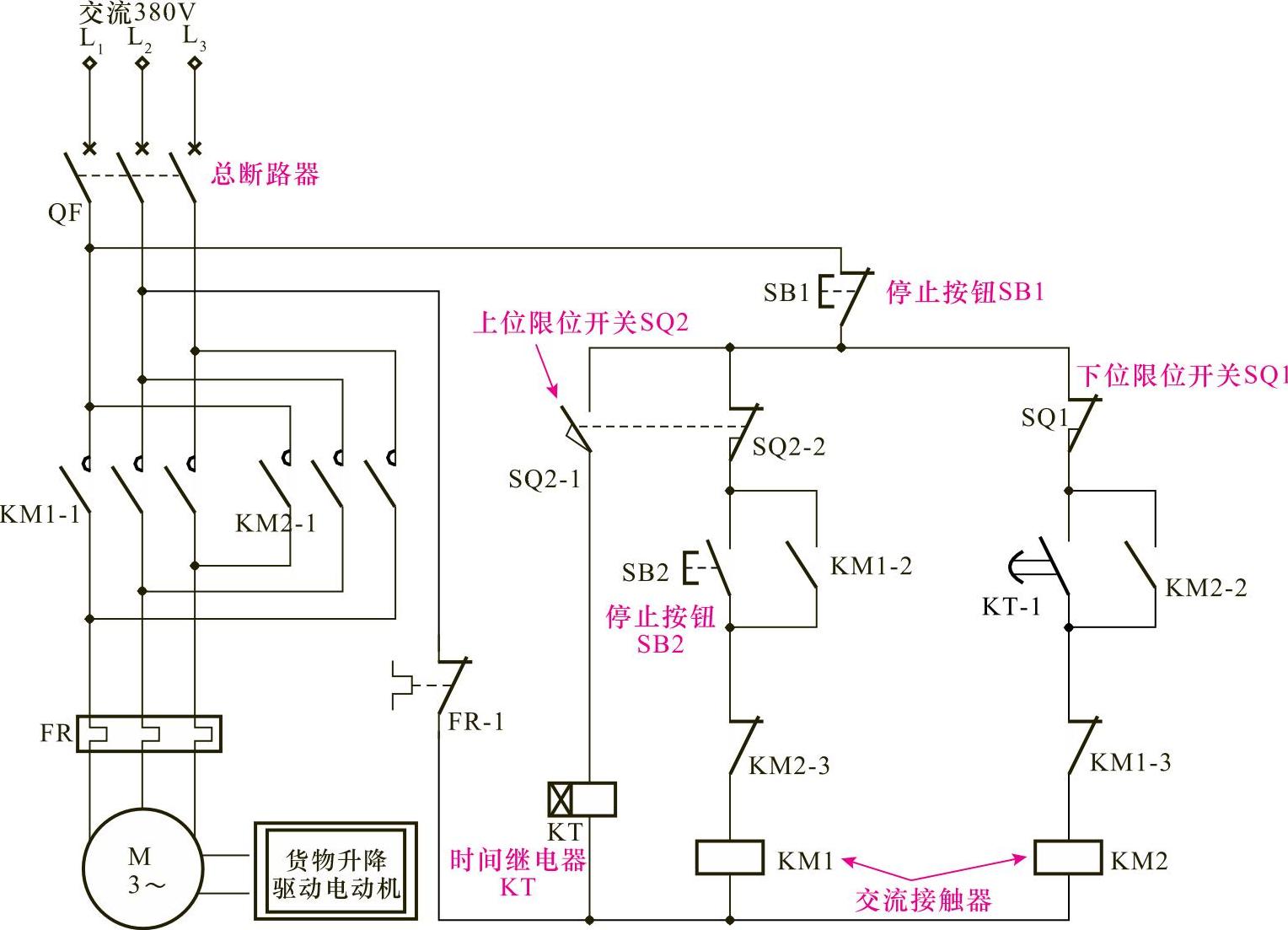

货物升降机的自动运行控制电路通过一个控制按钮控制升降机自动在两个高度升降作业（例如两层楼房），即将货物提升到固定高度，等待一段时间后，升降机会自动下降到规定高度，以便进行下一次提升搬运。图10-50所示为典型货物升降机的自动运行控制线路图。
货物升降机的自动运行控制线路主要是由总断路器QF、停止按钮SB1、起动按钮SB2、下位限位开关SQ1、上位限位开关SQ2、交流接触器KM1和KM2、时间继电器KT等构成的。
提示说明
合上总断路器QF，接通三相电源。按下起动按钮SB2，此时交流接触器KM1线圈得电。常开辅助触头KM1-2闭合自锁，使KM1线圈保持得电。常开主触头KM1-1闭合，电动机接通三相电源，开始正向运转，货物升降机上升。常闭辅助触头KM1-3断开，防止交流接触器KM2线圈得电。
货物升降机上升到规定高度，上位限位开关SQ2动作，（即SQ2-1闭合，SQ2-1断开）。常开触头SQ2-1闭合，时间继电器KT线圈得电，进入定时计时状态。
图10-50 典型货物升降机的自动运行控制线路图
常闭触头SQ2-2断开，交流接触器KM1线圈失电，触头全部复位。常开主触头KM1-1复位断开，切断电动机供电电源，停止运转。
货物升降机下降到规定高度，下位限位开关SQ1动作，常闭触头断开。交流接触器KM2线圈失电，触头全部复位。常开主触头KM2-1复位断开，切断电动机供电电源，停止运转。
在货物升降机的自动运行控制线路中，通过按钮、继电器、交流接触器实现对电动机的起动和停止；通过限位开关实现对货物升降机位置的控制。
由此可知，不同的部件在电路中实现的功能不同，当线路出现不同现象的故障时，可初步判定可能存在故障的部件，明确了故障的范围，接下来便可对该电路中的相关部件进行检修。
在货物升降机的自动运行控制线路中重点检修的部件有按钮、限位开关以及时间继电器。
1.按钮的检修方法
在货物升降机的自动运行控制线路中，按钮是控制电路工作的重要器件之一，因此，当电路出现故障时，应先对按钮的性能进行检测。
图解演示
判断按钮是否正常时，可使用万用表检测起动按钮两引脚间的阻值，未按下按钮时应为无穷大；当按下按钮时阻值应为零欧姆。检测停止按钮时，检测的阻值应与起动按钮相反。图10-51所示为按钮的检修方法。
2.限位开关的检修方法
限位开关是用于控制升降机上升、下降的主要控制部件，若按钮可以正常使用时，应对限位开关进行检测。
图10-51 按钮的检修方法
图解演示
限位开关的类型、结构各异，但基本部件均相同，判断限位开关是否正常时，通常可检查限位开关内部的触头以及其他机械部件是否可以正常工作。图10-52所示为限位开关的检修方法。
图10-52 限位开关的检修方法
3.时间继电器的检修方法
时间继电器主要用来实现货物升降机下降的时间间隔，因此，限位开关正常的情况下，若货物升降机在规定的时间内不能自动下降，则需要对时间继电器进行检修。
判断时间继电器是否正常时，可在断电状态下，使用万用表检测时间继电器的线圈的阻值以及触点引脚间的阻值是否正常。
图解演示

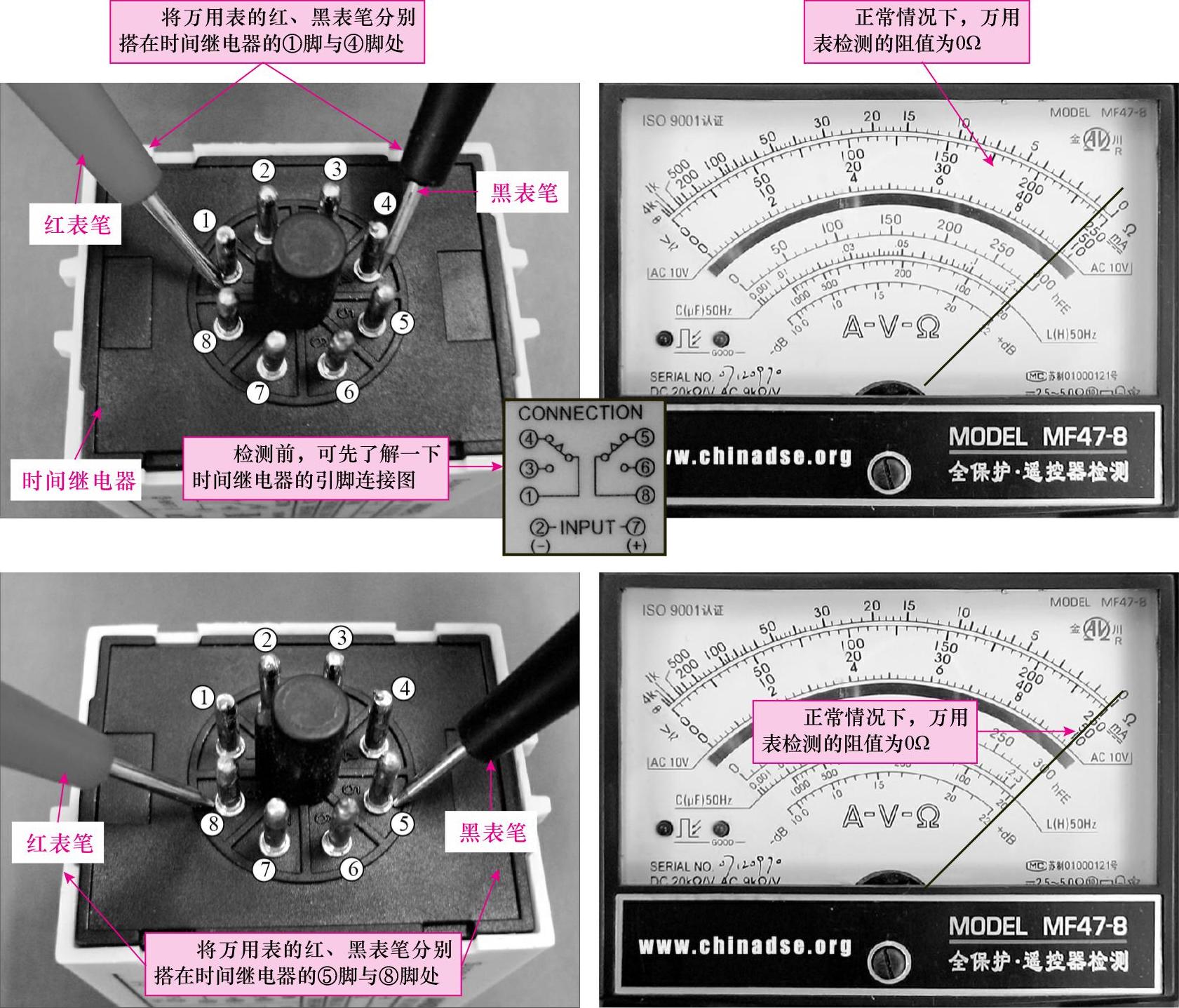

通常根据时间继电器上的引脚标识进行检测，若测得的时间继电器的接通引脚之间的阻值为零，而其他引脚之间的阻值为无穷大，则表明该时间继电器正常。图10-53所示为时间继电器的检修方法。
图10-53 时间继电器的检修方法
