三相交流电动机正反转控制线路的检修技巧
【摘要】：图解演示三相交流电动机正反转连续控制电路是指对三相交流电动机的正向旋转和反向旋转进行控制的电路。当该类电路出现异常不能正常工作时，可先查看电路中的保护部件是否正常，若保护器件均正常，则可以对控制部件进行检测，依此类推找到故障点，完成三相交流电动机正反转连续控制线路的检修。由此可知，在三相交流电动机正反转连续控制线路中重点检修的部件分别为熔断器、过热保护继电器、复合按钮、接触器。
图解演示
三相交流电动机正反转连续控制电路是指对三相交流电动机的正向旋转和反向旋转进行控制的电路。该电路通常使用起动按钮和交流接触器对三相交流电动机的正、反转工作状态进行控制，并且电路中加入自锁功能，当按下起动按钮后，三相交流电动机便会持续地正向或反向旋转。图10-45所示为三相交流电动机正反转连续控制线路图。

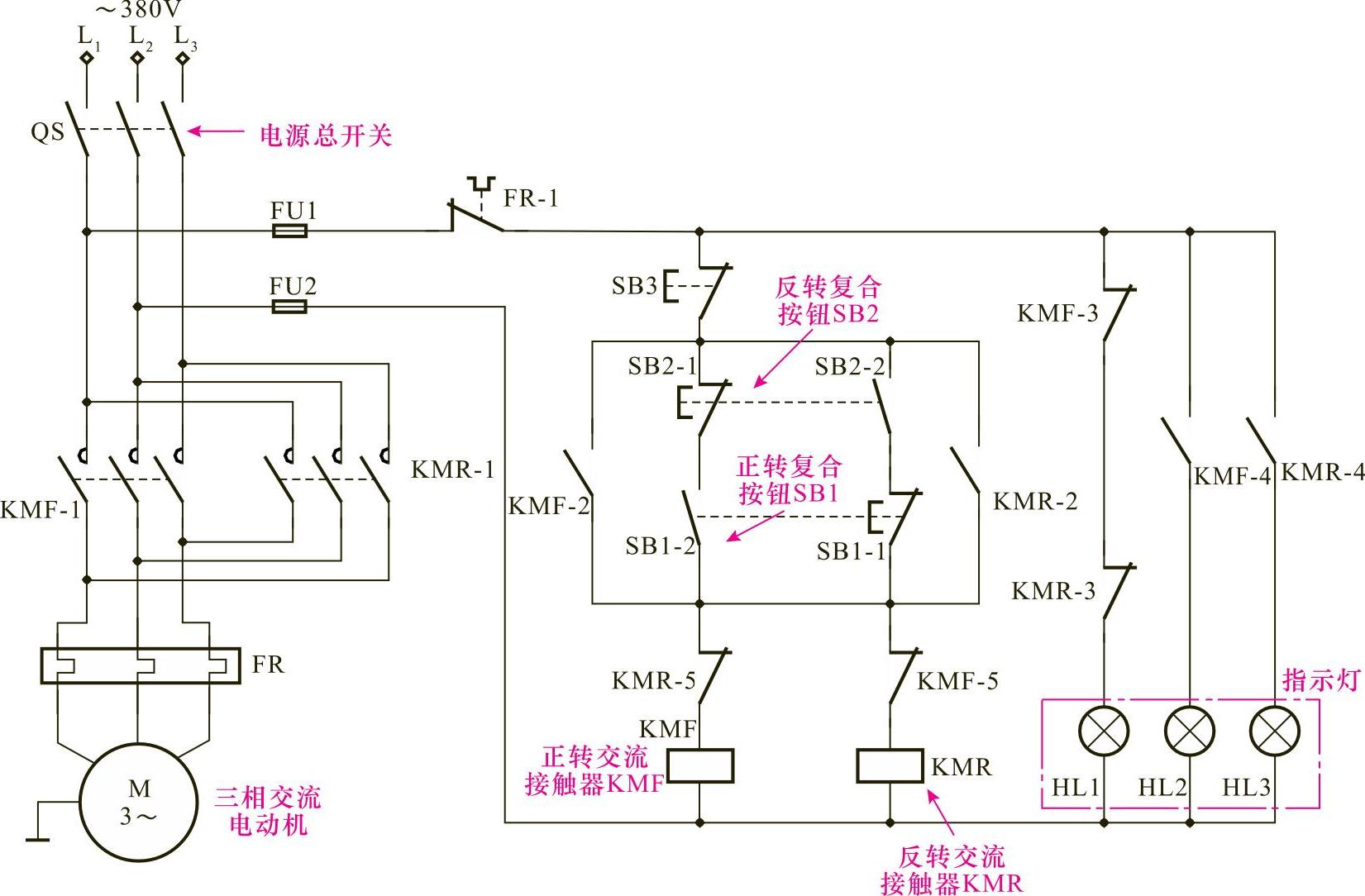

图10-45 三相交流电动机正反转连续控制线路图
提示说明
三相交流电动机正反转连续控制线路主要是由正转复合按钮SB1、正转交流接触器KMF、反转复合按钮SB2、反转交流接触器KMR以及相关指示灯构成的。
合上电源总开关QS，接通三相电源。电源经过常闭辅助触头KMF-3、KMR-3为停机指示灯HL1供电，HL1点亮。当按下正转复合按钮SB1时，常闭触头SB1-1断开，防止反转交流接触器KMR线圈得电；常开触头SB1-2闭合，正转交流接触器KMF线圈得电。
此时，正转交流接触器KMF线圈得电，常开辅助触头KMF-2闭合，实现自锁功能。常开主触头KMF-1闭合，三相交流电动机接通三相电源相序L1、L2、L3，正向起动运转。
常闭辅助触头KMF-3断开，切断停机指示灯HL1的供电电源，HL1熄灭。
常开辅助触头KMF-4闭合，正转指示灯HL2点亮，指示三相交流电动机处于正向运转状态。
常闭辅助触头KMF-5断开，防止反转交流接触器KMR线圈得电。
当需要三相交流电动机停机时，按下停止按钮SB3。正转交流接触器KMF线圈失电。常开辅助触头KMF-2复位断开，解除自锁功能。
常开主触头KMF-1复位断开，切断三相交流电动机供电电源，三相交流电动机停止正向运转。
常闭辅助触头KMF-3复位闭合，停机指示灯HL1点亮，指示三相交流电动机处于停机状态。常开辅助触头KMF-4复位断开，切断正转指示灯HL2的供电电源，HL2熄灭。常闭辅助触头KMF-5复位闭合，为反转起动做好准备。
当需要三相交流电动机反向运转时，按下反转复合按钮SB2。常闭触头SB2-1断开，防止正转交流接触器KMF线圈得电。常开触头SB2-2闭合，反转交流接触器KMR线圈得电。反转交流接触器KMR线圈得电，常开辅助触头KMR-2闭合，实现自锁功能。
常开主触头KMR-1闭合，三相交流电动机接通三相电源相序L3、L2、L1，反向起动运转。
常闭辅助触头KMR-3断开，切断停机指示灯HL1的供电电源，HL1熄灭。
常开辅助触头KMR-4接通，反转指示灯HL3点亮，指示三相交流电动机处于反向运转状态。
常闭辅助触头KMR-5断开，防止正转交流接触器KMF线圈得电。
三相交流电动机正反转连续控制线路主要是由保护器件维护电路的正常运行，如熔断器、过热保护继电器等；由控制部件进行控制，由电动机执行相应的操作，如复合按钮、接触器等。
当该类电路出现异常不能正常工作时，可先查看电路中的保护部件是否正常，若保护器件均正常，则可以对控制部件进行检测，依此类推找到故障点，完成三相交流电动机正反转连续控制线路的检修。
由此可知，在三相交流电动机正反转连续控制线路中重点检修的部件分别为熔断器、过热保护继电器、复合按钮、接触器。
1.熔断器的检修方法
熔断器在三相交流电动机正反转连续控制线路作为保护器件，若该器件损坏，则会造成该电路不能正常运行。
图解演示

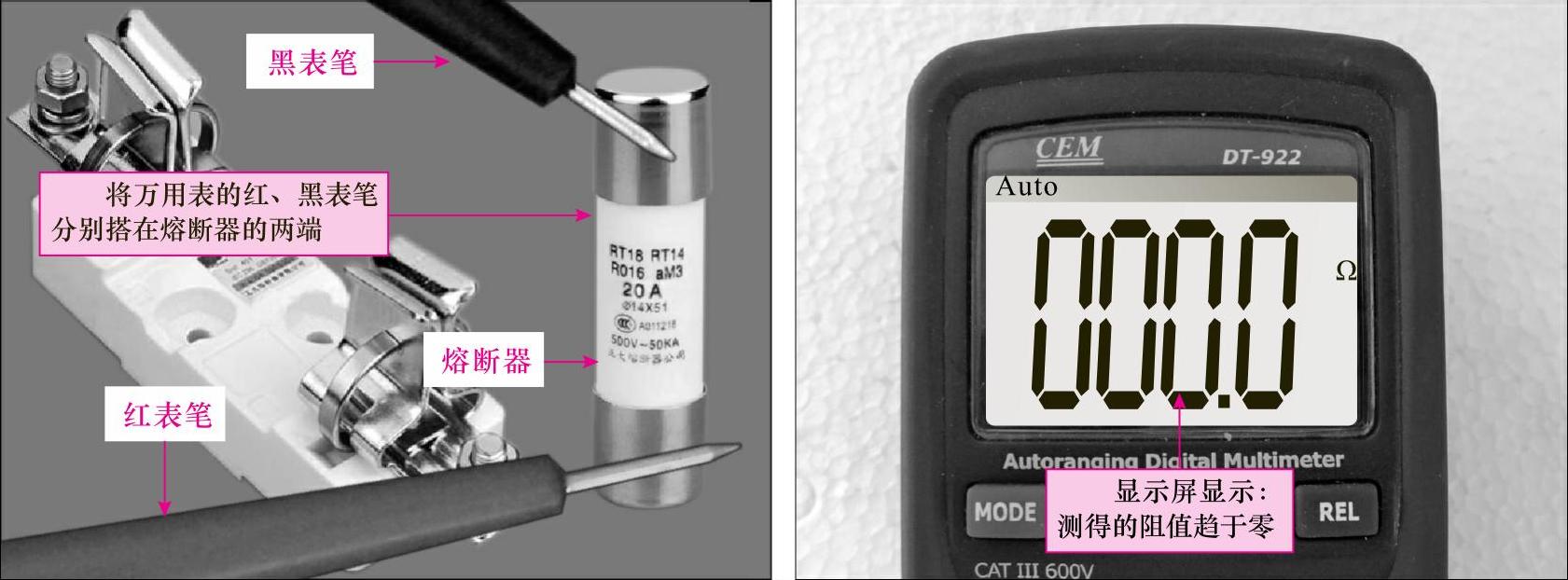

判断熔断器是否正常时，通常可使用万用表检测该熔断器两引脚间的阻值是否正常。若测得两间的阻值很小或趋于零，则表明该熔断器正常；若为无穷大，则表明熔断器内部损坏。图10-46所示为熔断器的检修方法。
图10-46 熔断器的检修方法
2.过热保护继电器的检修方法
过热保护继电器在电路用来保护电动机运行时的温度，避免过高，若检测熔断器可以正常工作时，则需要进一步对过保护继电器进行检修。
图解演示

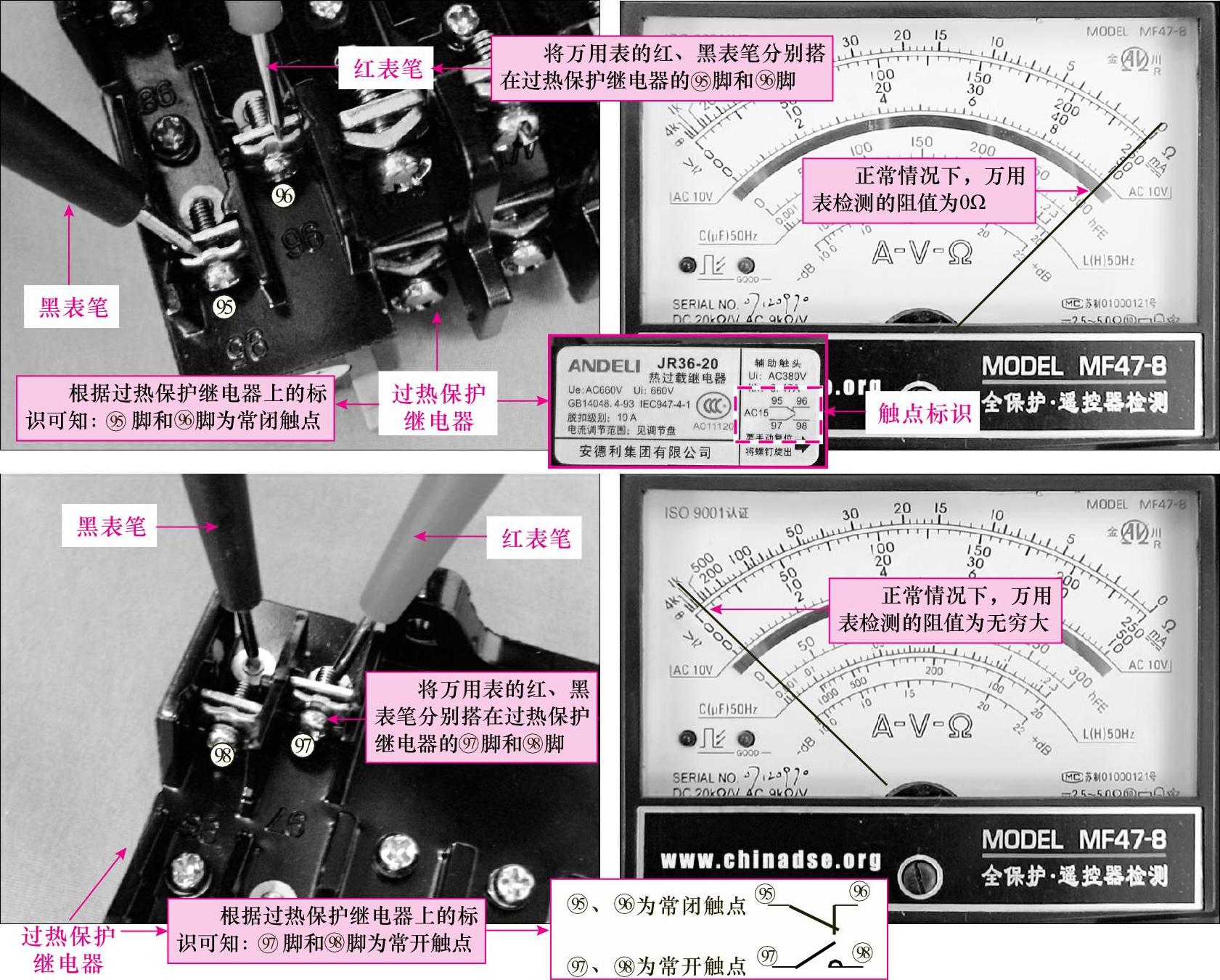

判断过热保护继电器本身是否正常时，主要是内部的各触点间的阻值进行检测。正常情况下，常闭触点间的阻值为0Ω；常开触点间的阻值为无穷大。图10-47所示为过热保护继电器的检修方法。
图10-47 过热保护继电器的检修方法
相关资料

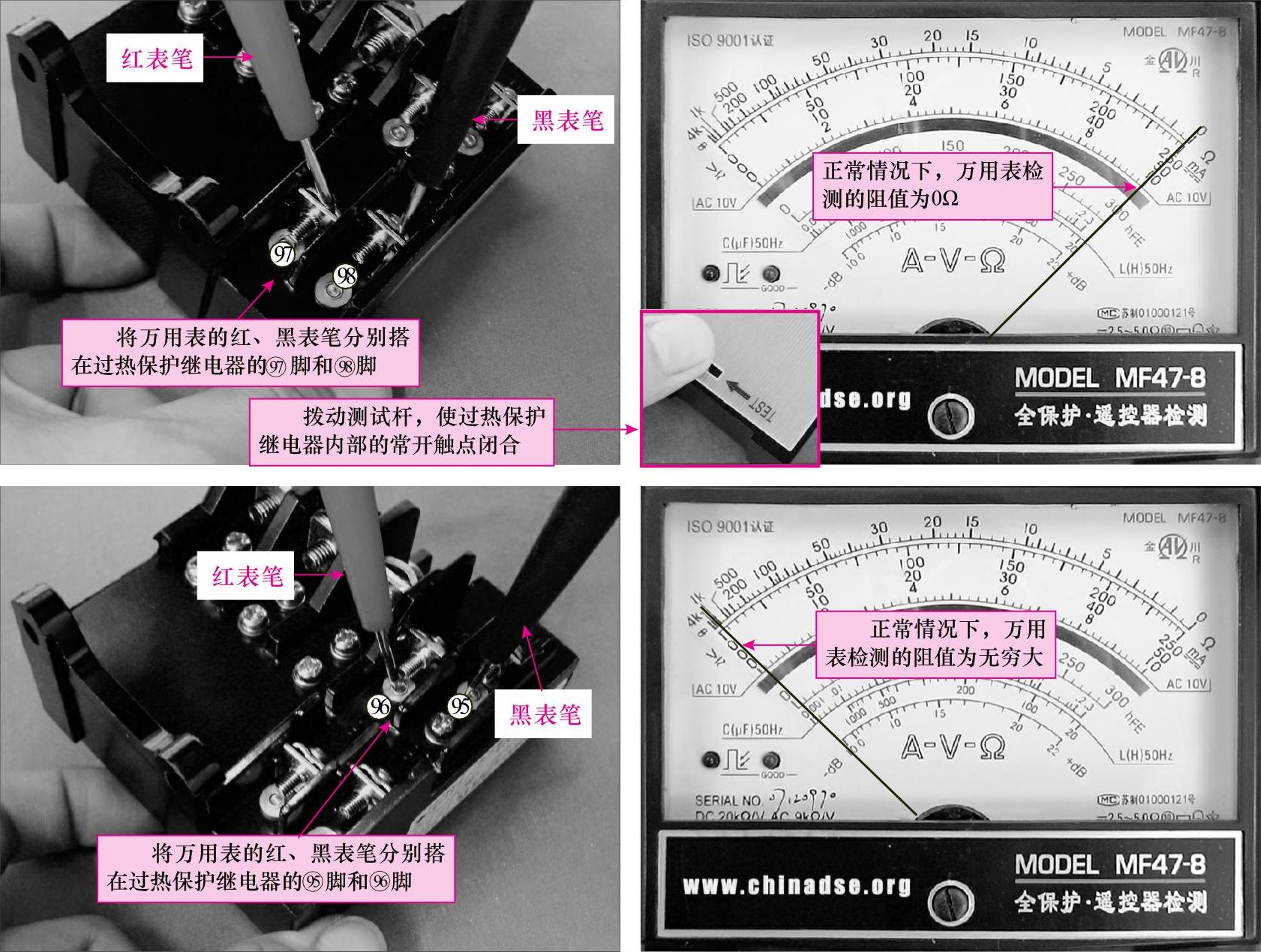

若要进一步对过热保护继电器进行检修时，可以拨动过热保护继电器的测试杆后，再次分别检测常闭触点和常开触点，如图10-48所示。
图10-48 过热保护继电器的检修方法
3.复合按钮的检修方法
若检测各保护器件均正常时，则需要进一步对控制部件进行检测，首先检测复合按钮是否正常。
图解演示
判断复合按钮的性能时，需按下复合按钮检测其通断情况。使复合按钮的按钮保持按下状态，检测复合按钮两对静触头的电阻值，由于常开触头闭合，其阻值应为0；而常闭触头断开，其阻值应为无穷大。图10-49所示为复合按钮的检修方法。
4.接触器的检修方法
若检测复合按钮也可以正常工作时，则需要对接触器进行检测。判断接触器本身的性能时，可在断电状态下，检测接触器各引脚间的阻值是否正常。
图10-49 复合按钮的检修方法
